하이브리드 자동차 펄트 코드 P1B96의 이해

​

1. P1B96 펄트 코드란 무엇인가요

​

P1B96 펄트 코드는 주로 하이브리드 차량의 '고전압 배터리 전압 센싱 이상'을 의미합니다. 이는 차량의 고전압 배터리 시스템 내부에서 전압을 감지하는 센서나 관련 회로에 문제가 발생하여 배터리 관리 시스템 BMS Battery Management System 이 배터리의 실제 전압 상태를 정확하게 파악하지 못할 때 발생하는 오류 코드입니다.

​

이 코드와 함께 P1B70 고전압 배터리 저전압 또는 P0A84 고전압 배터리 셀전압 편차 등의 다른 고전압 배터리 관련 코드가 함께 진단되는 경우도 많습니다.

2. P1B96 펄트 코드의 주요 발생 원인

​

P1B96 펄트 코드가 나타나는 주요 원인은 다음과 같습니다.

​

배터리 셀 불균형 또는 열화

​

하이브리드 배터리 팩은 수십 개에서 수백 개의 개별 셀로 구성됩니다. 이 셀들 중 일부가 과도하게 노후되거나 성능이 떨어져 다른 셀들과 전압 불균형을 이룰 때, BMS는 특정 셀 또는 모듈의 전압을 비정상으로 인식하여 P1B96 코드를 발생시킬 수 있습니다. 특히 연식이 오래되거나 주행거리가 많은 차량에서 나타날 가능성이 높습니다.

배터리 관리 시스템(BMS)의 오류

​

BMS는 고전압 배터리 팩 전체의 전압, 전류, 온도 등을 실시간으로 모니터링하고 관리하는 핵심 부품입니다. BMS 자체의 오작동, 소프트웨어 오류, 또는 전압 센싱 회로의 고장은 실제 배터리 상태와 무관하게 잘못된 전압 감지 이상 신호를 보낼 수 있습니다. 이 경우 고장난 제어부를 업그레이드된 제어부로 교체해야 하는 경우도 있습니다.

​

배선 또는 커넥터 불량

​

배터리 팩 내부 또는 BMS로 연결되는 전압 센싱 라인의 배선이 손상되거나 커넥터가 불량할 경우, 정확한 전압 정보를 전달하지 못해 P1B96 코드가 발생할 수 있습니다. 습기 유입, 진동, 물리적 충격 등이 원인이 될 수 있습니다.

고전압 배터리 팩의 내부 손상

​

드물지만, 사고로 인한 충격이나 장기간의 과열 또는 과충전/과방전 등으로 인해 배터리 팩 자체가 물리적 손상을 입어 전압 측정에 이상이 생길 수도 있습니다.

​

소프트웨어 문제

​

간헐적으로는 차량의 전반적인 제어 소프트웨어 문제로 인해 임시적으로 잘못된 진단 코드가 발생할 수도 있습니다. 이 경우는 소프트웨어 업데이트나 초기화를 통해 해결되기도 합니다.

3. P1B96 코드 발생 시 나타나는 증상

​

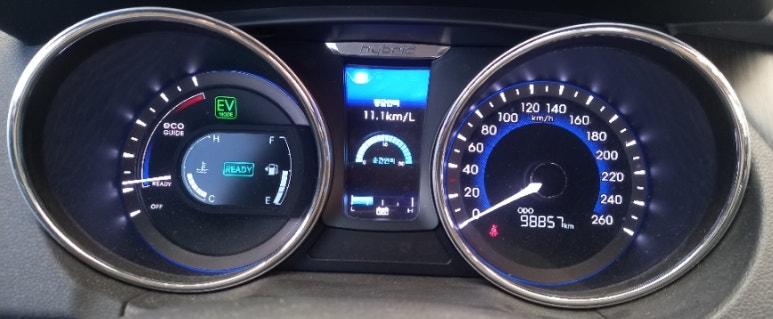

P1B96 코드가 발생하면 차량의 계기판에 다음과 같은 경고등이 점등될 수 있습니다.

​

- 하이브리드 시스템 경고등

- 체크 엔진 경고등

- 경우에 따라서는 배터리 경고등

​

또한, 운전 중 다음과 같은 이상 증상을 경험할 수 있습니다.

​

출력 저하

하이브리드 시스템이 정상적으로 작동하지 않아 가속이 둔해지거나 차량이 무거운 느낌이 들 수 있습니다.

​

연비 감소

하이브리드 시스템의 효율이 떨어져 연비가 현저히 낮아집니다.

​

주행 불가

​

심한 경우, 안전상의 이유로 차량이 시동이 걸리지 않거나 주행 중 완전히 멈춰서는 상황도 발생할 수 있습니다. 기아 K7 프리미어 하이브리드 차량에서 P1B96 증상으로 배터리 교체 수리를 받은 사례도 있습니다.

​

잦은 시동 꺼짐

하이브리드 시스템이 배터리 전압을 제대로 감지하지 못해 전력 공급에 문제가 생기면서 시동이 자주 꺼질 수 있습니다.

​

4. P1B96 펄트 코드의 진단 및 수리 방법

​

P1B96 코드의 정확한 진단과 수리는 전문적인 지식과 장비를 필요로 합니다.

​

진단 과정

​

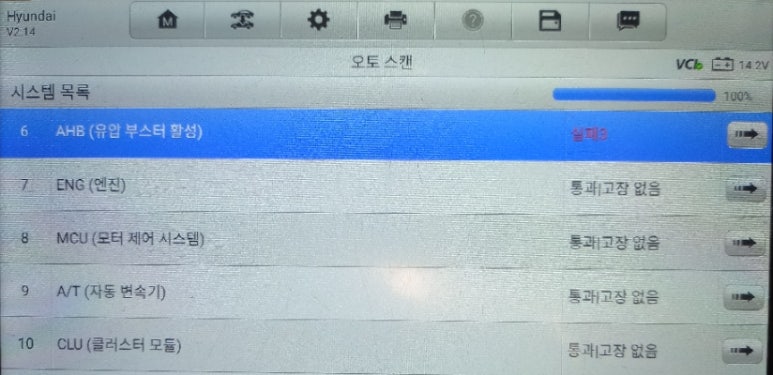

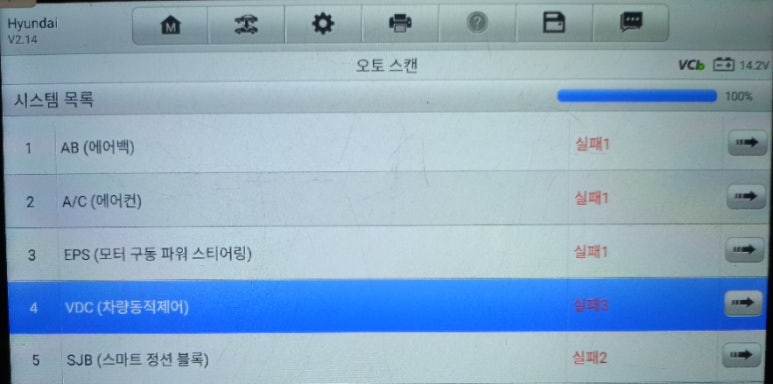

1. OBD-II 스캐너를 이용한 고장 코드 확인

먼저 진단 장비를 차량에 연결하여 P1B96 코드가 현재 활성화되어 있는지, 또는 과거 기록으로 남아 있는지 확인합니다.

​

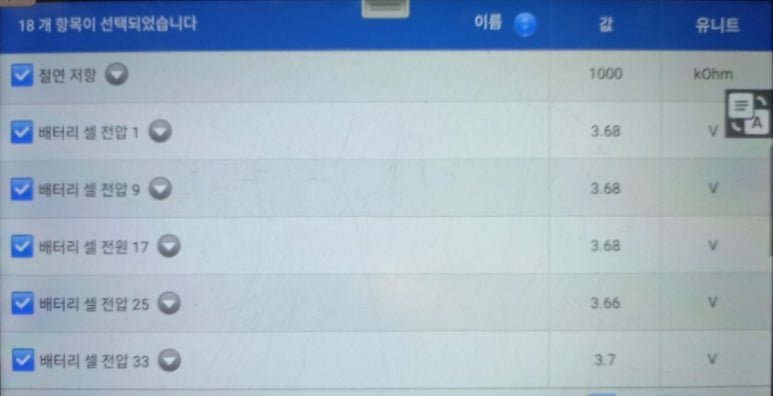

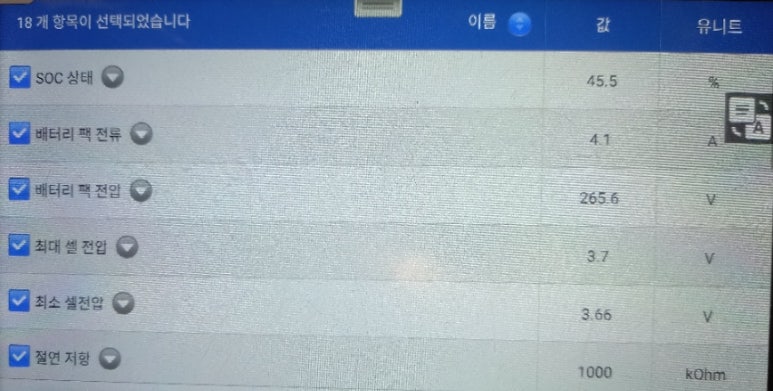

2. 데이터 스트림 분석

스캐너를 통해 배터리 팩의 개별 셀 전압, 총 전압, 온도 등 BMS가 기록한 실시간 데이터를 면밀히 분석합니다. 이 데이터는 어떤 셀 또는 모듈에 문제가 있는지, BMS가 전압을 어떻게 인식하고 있는지 파악하는 데 결정적인 단서가 됩니다.

​

3. 육안 검사 및 물리적 점검

배터리 팩 주변의 배선, 커넥터 상태를 확인하고, 외부 손상이나 누수 흔적은 없는지 육안으로 점검합니다.

​

4. BMS 모듈 점검

BMS 모듈 자체의 기능 이상 여부를 진단합니다. 필요한 경우 제조사 전용 진단 툴을 사용하여 더욱 심층적인 테스트를 수행합니다.

수리 방법

​

P1B96 코드의 수리 방법은 진단 결과에 따라 달라지지만, 주로 다음과 같은 조치들이 이루어집니다.

​

1. 배터리 모듈 교체 또는 재생

만약 특정 배터리 셀 또는 모듈의 전압 불균형이나 열화가 P1B96의 원인이라면, 해당 모듈만을 교체하거나 재생하는 방식의 수리를 고려할 수 있습니다. 재생은 비용 효율적인 대안이 될 수 있습니다.

​

2. 고전압 배터리 팩 전체 교체

배터리 팩 전체의 열화가 심하거나 여러 모듈에 걸쳐 문제가 발생한 경우, 또는 배터리 팩 내부의 중대한 손상이 발견된 경우에는 고전압 배터리 팩 전체를 교체하는 것이 가장 확실한 해결책입니다. 이 경우 상당한 비용이 발생할 수 있습니다.

​

3. BMS 모듈 교체 또는 소프트웨어 업데이트

BMS 자체의 고장으로 인해 P1B96 코드가 발생했다면, BMS 모듈을 교체하거나 최신 소프트웨어로 업데이트하여 문제를 해결할 수 있습니다.

​

4. 배선 및 커넥터 수리

배선이나 커넥터 불량이 확인되면, 해당 부분을 수리하거나 교체하여 정상적인 전압 센싱이 이루어지도록 합니다.

​

5. 초기화 및 재학습

모든 수리가 완료된 후에는 진단 장비를 사용하여 BMS 시스템을 초기화하고, 배터리 시스템이 차량에 맞게 다시 학습할 수 있도록 하는 절차를 거칩니다.

​

5. 예방 및 관리 팁

하이브리드 차량을 운행하시면서 P1B96과 같은 배터리 관련 문제를 예방하고 고전압 배터리의 수명을 연장하기 위해서는 다음과 같은 관리 팁을 참고하시면 좋습니다.

​

정기적인 점검

제조사에서 권장하는 주기에 따라 하이브리드 시스템 정기 점검을 받는 것이 중요합니다. 이 때 배터리 상태 진단도 함께 받는 것이 좋습니다.

​

급가속 및 급제동 지양

과도한 급가속이나 급제동은 배터리에 스트레스를 주어 수명 단축의 원인이 될 수 있습니다. 부드러운 운전 습관을 유지하는 것이 좋습니다.

​

장시간 주차 시 관리

장기간 차량을 사용하지 않을 경우, 배터리가 완전히 방전되지 않도록 주기적으로 시동을 걸어주거나 적정 수준의 충전 상태를 유지하는 것이 좋습니다.

​

고전압 배터리 상태 모니터링

일부 차량에서는 전용 앱이나 진단 장비를 통해 배터리 셀 밸런스 등 상태를 모니터링할 수 있습니다.

​

P1B96 펄트 코드는 하이브리드 차량의 고전압 배터리 시스템에 심각한 문제가 발생했음을 나타내는 중요한 신호입니다. 정확한 진단을 통해 원인을 파악하고 적절한 수리를 받는 것이 차량의 성능 유지 및 안전 확보에 필수적입니다. 관련 경험과 노하우를 가진 전문 정비업체를 방문하시어 상세한 진단과 상담을 받아보시기를 권해드립니다.

​
