HPU는 Hydraulic Power Unit으로 어렵게 단어를 표현하였지만 기능상으로 이름을 명칭한다면 브레이크오일 펌프입니다. 전자식 브레이크 오일 펌프로 내연기관에서는 브레이크오일 펌프가 엔진 동력을 이용하여 물리적으로 작동하지만 하이브리드에서는 엔진이 정지하는 상황 및 전기차는 엔진이 없어 브레이크 오일 펌프를 대체하여 전자식 브레이크 오일 펌프가 따로 있는 것입니다.
하이브리드 차량에서 HPU는 매우 중요한 부품 중 하나입니다. HPU는 주로 제동 시스템의 핵심적인 역할을 수행하며, 브레이크 압력을 생성하고 조절하여 안정적인 제동 성능을 보장하는 장치입니다. 특히 하이브리드 차량은 회생 제동 시스템과 유압 제동 시스템이 복합적으로 작동하기 때문에, HPU는 이 두 시스템 간의 원활한 전환과 최적의 제동 효율을 위해 정밀하게 제어됩니다. 엔진룸 내 운전석 앞쪽 ABS 모듈 아래쪽에 위치하는 경우가 많습니다.
1. 주요 HPU 펄트코드의 특성 및 고장 원인
하이브리드 차량의 HPU 고장과 관련된 대표적인 펄트코드는 C1237 압력센서 신호 이상과 같은 코드입니다. 이 코드는 HPU 내부에 장착된 압력 센서의 신호가 비정상적일 때 발생하며, 이는 다양한 원인으로 인해 나타날 수 있습니다.
압력 센서 자체 고장
HPU 내부의 압력 센서가 물리적으로 손상되거나 노후되어 정확한 압력 신호를 전송하지 못하는 경우에 발생할 수 있습니다. 센서의 전기적 오류나 내부 부식 등이 원인이 되기도 합니다.
HPU 내부 부품 이상
HPU는 모터, 펌프, 밸브 등 여러 정밀 부품으로 구성되어 있습니다. 이 중 어느 하나라도 기능 이상이 생기면 전체 시스템의 압력 제어가 불안정해지고, 이는 압력 센서 신호 이상으로 이어질 수 있습니다. 특히 펌프의 작동 불량이나 밸브의 고착은 HPU의 핵심적인 문제로 발전할 수 있습니다.
배선 및 커넥터 문제
HPU와 연결된 전기 배선이 단선되거나, 커넥터가 느슨해지거나 부식되어 신호 전달에 방해가 생길 경우에도 펄트코드가 발생할 수 있습니다. 이는 비교적 간단한 문제이지만 진단 시 면밀한 확인이 필요합니다.
진공 압력 시스템 문제
HPU는 때때로 브레이크 부스터와 연결되어 진공 압력을 활용하기도 합니다. 진공 라인에 누설이 있거나 진공 펌프에 문제가 생기면 HPU의 정상적인 작동에 영향을 미쳐 펄트코드를 유발할 수 있습니다.
컨트롤 유닛 ECU 오류
드물지만, HPU를 제어하는 차량의 ECU 자체에 소프트웨어적 오류나 하드웨어적 문제가 발생하여 HPU의 비정상적인 작동을 유발하고 펄트코드를 띄울 수도 있습니다.

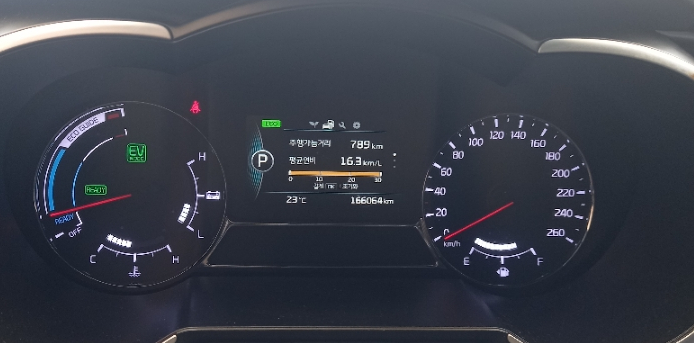

이러한 고장은 차량의 제동 성능 저하, 브레이크 페달 감각 이상 즉, 페달이 딱딱해지거나 스펀지처럼 물렁거리는 현상, 계기판 경고등 점등 등 다양한 증상으로 나타날 수 있습니다. 때로는 차량이 주행 중 말타기 증상처럼 불규칙하게 흔들리는 느낌을 줄 수도 있습니다.
2. HPU 고장 진단 방법 및 수리 방법
HPU 고장은 진단이 어려운 경우도 많기 때문에, 정확한 원인을 파악하는 것이 무엇보다 중요합니다.
전문 진단 장비 사용

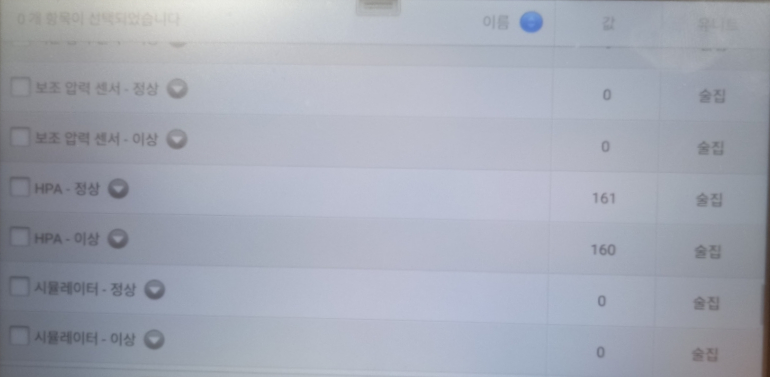

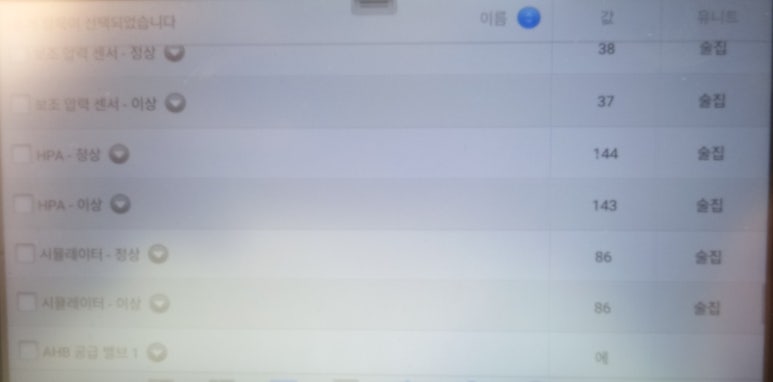

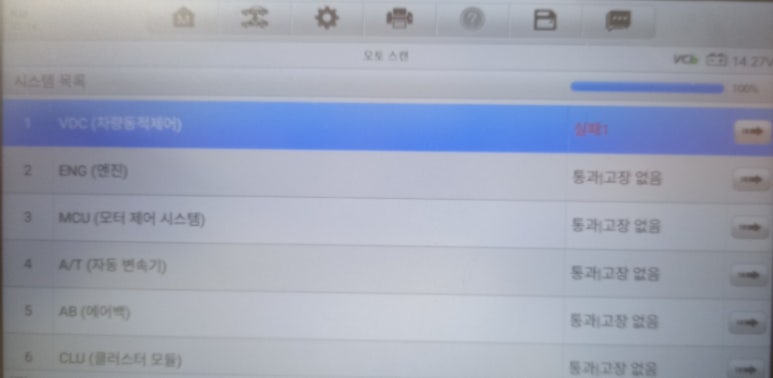

서비스 센터나 전문 정비업체에서는 전용 스캐너를 사용하여 펄트코드를 읽어내고 HPU 및 관련 시스템의 실시간 데이터를 분석하여 고장 원인을 정확히 파악합니다. 특히 현대기아차 하이브리드 차량은 전용 진단 툴을 통해 더욱 정밀한 분석이 가능합니다.
육안 검사 및 점검
HPU 주변의 배선, 커넥터, 브레이크액 누수 여부, 진공 라인 손상 등을 육안으로 꼼꼼히 확인하는 것도 중요합니다. 브레이크액 리저버 탱크의 수위 확인도 필수적입니다.
부품 교체 및 수리
HPU 부품 교체
HPU 자체에 문제가 있다고 진단될 경우, 해당 부품을 교체하는 것이 일반적인 수리 방법입니다. HPU는 여러 부품들과 연결되어 있어 교체 작업 시에는 주변 부품들을 탈거해야 하는 경우가 많으며, 숙련된 기술이 필요합니다. HPU를 교체한 후에는 반드시 새로운 HPU의 정상 작동 여부를 확인하고 시스템의 진단을 다시 수행해야 합니다.
압력 센서 또는 관련 부품 교체
HPU 전체 교체 대신, 압력 센서나 특정 밸브 등 고장 난 부품만을 교체하여 수리를 진행할 수도 있습니다. 이는 진단 결과에 따라 결정됩니다.
배선 및 커넥터 수리
배선이 단선되거나 커넥터에 문제가 있다면, 이를 수리하거나 교체하여 문제를 해결할 수 있습니다.
브레이크액 교환 및 에어 빼기
HPU 교체 후에는 브레이크 시스템의 에어를 완벽하게 제거하고 브레이크액을 정량으로 보충하는 작업이 필수적입니다. 이 과정이 제대로 이루어지지 않으면 제동 성능에 심각한 문제가 발생할 수 있습니다.
하이브리드 차량의 HPU는 안전과 직결되는 제동 시스템의 핵심 부품인 만큼, 고장 증상이 나타나면 지체 없이 전문 정비소에 방문하시어 정확한 진단과 숙련된 수리를 받으시는 것이 중요합니다. 단순히 문제가 있는 부품을 교체하는 것을 넘어, 시스템 전반의 연관성을 고려한 진단이 이루어져야 합니다.
