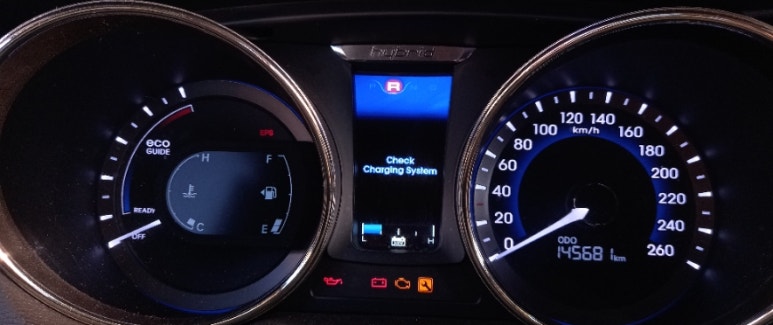

하이브리드 차량에서 Check Charging System 경고등이 점등되는 것은 매우 심각한 신호이며, 이는 차량의 충전 시스템에 심각한 문제가 발생했음을 의미합니다. 이 경고등은 주로 고전압 배터리와 관련된 문제가 발생했을 때 나타나지만, 12볼트 보조 배터리 충전에 문제가 생겼을 때도 점등될 수 있습니다.
특히 HPCU Hybrid Power Control Unit는 하이브리드 차량의 핵심 부품 중 하나로, 엔진과 모터 사이의 동력 전달을 제어하고 고전압 배터리의 충전 및 방전을 관리하는 역할을 합니다. 인버터, 컨버터, LDC Low Voltage DC DC Converter 등 여러 중요 기능을 통합하고 있어, HPCU에 문제가 생기면 차량의 주행 성능 저하는 물론 시동 불량이나 아예 주행이 불가능해지는 상황으로 이어질 수 있습니다.
HPCU 고장 시 나타나는 주요 증상
HPCU가 고장 나면 Check Charging System 경고등 외에도 다음과 같은 다양한 증상들이 나타날 수 있습니다.
경고등 점등 계기판에 Check Hybrid System, Check Charging System, Check Engine 등 다양한 경고등이 점등될 수 있습니다.
시동 불능 또는 시동 지연
12볼트 배터리 충전 불량으로 인해 시동이 걸리지 않거나 지연될 수 있습니다.
주행 중 출력 저하
하이브리드 시스템이 제대로 작동하지 않아 가속이 더디거나 최대 속도가 제한될 수 있습니다.
갑작스러운 시동 꺼짐
주행 중에 갑자기 시동이 꺼지는 위험한 상황이 발생할 수 있습니다.
연비 저하
하이브리드 시스템이 효율적으로 작동하지 않아 연료 소비가 늘어납니다.
전기 모터 작동 불능
전기 모드로 주행이 불가능해지거나 전기 모터의 개입이 현저히 줄어듭니다.
HPCU 관련 주요 펄트 코드와 그 의미
HPCU 고장과 관련된 펄트 코드는 다양한 형태로 나타나며, 각 코드는 특정 부위의 문제나 작동 이상을 지시합니다. 다음은 자주 발생하는 펄트 코드와 대략적인 의미입니다.

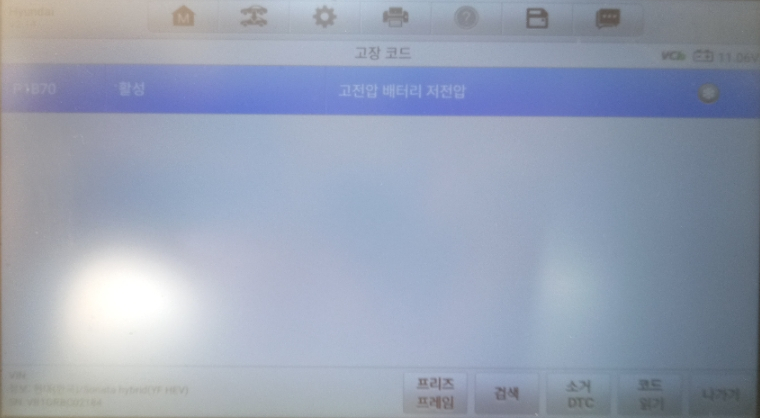

P1B70 하이브리드 고전압배터리 저전압
해당 에러코드는 가장 흔한 코드 중 하나로 하이브리드 시스템 작동 중에서 배터리 이상이 없음에도 인버터 충전 전압이 낮게 될 때 발생될 수 있는 에러코드입니다. 해당 에러코드가 표출되었다고 해서 반드시 고전압배터리 문제라고 단정 지을 수 없다는 점을 알고 있어야 합니다.
P0AA6 Hybrid Voltage System Isolation Fault
고전압 시스템에서 누전 또는 절연 불량이 감지될 때 발생하는 코드입니다. 이는 HPCU 내부의 문제일 수도 있고, 고전압 배선이나 배터리 팩 자체의 문제일 수도 있습니다.
P1B77 Hybrid Battery Voltage Isolation Fault
이 코드 역시 P0AA6와 유사하게 고전압 배터리 시스템의 절연 이상을 나타냅니다.
P0A2C Drive Motor A Inverter Performance
하이브리드 시스템의 인버터 성능 저하를 의미합니다. HPCU 내의 인버터 모듈에 문제가 발생했을 때 주로 나타납니다.
HPCU 고장의 주요 원인
HPCU는 복잡한 전자 장치인 만큼 다양한 원인으로 고장이 발생할 수 있습니다.
1. 내부 부품 노후 및 손상
HPCU 내에는 인버터, 컨버터, LDC 등 여러 모듈과 소자들이 집적되어 있습니다. 이 부품들은 주행 거리가 늘어나고 시간이 경과함에 따라 노후되거나 열 스트레스로 인해 손상될 수 있습니다. 특히 전력 변환을 담당하는 IGBT(절연 게이트 양극성 트랜지스터) 소자는 열에 취약하여 고장의 주요 원인이 되기도 합니다. 현대기아 하이브리드 차량의 경우 HG HEV 모델에서 HPCU 내부 불량으로 인한 문제가 보고되기도 합니다.
2. 과열
HPCU는 고전압을 다루는 과정에서 많은 열을 발생시킵니다. 냉각 시스템에 문제가 생기거나 외부 온도가 높을 경우 HPCU 내부의 온도가 비정상적으로 상승하여 부품 손상을 가속화할 수 있습니다.
3. 침수 또는 습기 유입
차량 하부나 트렁크 등 HPCU가 위치한 곳에 물이 유입되면 심각한 고장을 일으킬 수 있습니다. 특히 하이브리드 배터리팩 누수 문제가 HPCU까지 영향을 미칠 가능성도 배제할 수 없습니다. 수분은 전자 회로의 단락이나 부식을 유발하여 작동 불능 상태를 만듭니다.
4. 12볼트 보조 배터리 충전 불량
LDC 불량

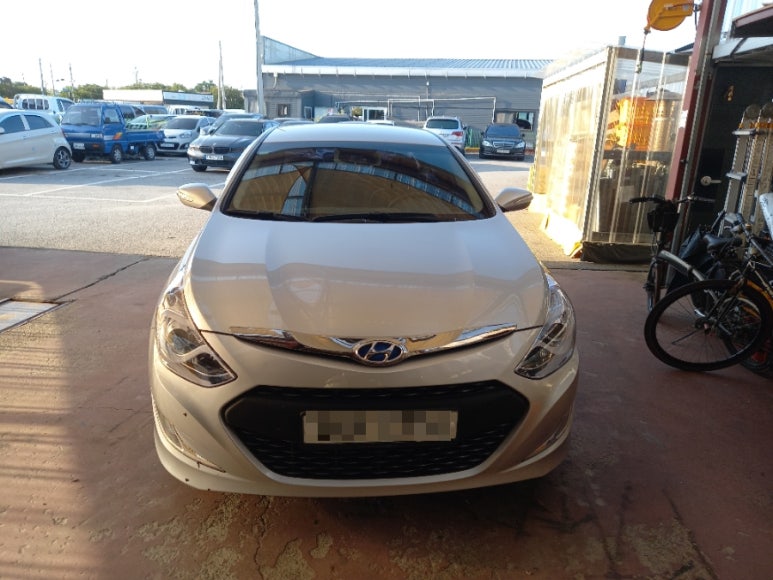

HPCU 내에 포함된 LDC는 고전압 배터리의 전력을 변환하여 12볼트 보조 배터리를 충전하는 역할을 합니다. LDC에 문제가 발생하면 12볼트 배터리가 제대로 충전되지 않아 Check Charging System 경고등과 함께 시동 불능 증상이 나타날 수 있습니다. YF 쏘나타 하이브리드 차량에서 저전압 12V 배터리 충전 불량으로 HPCU 교환 사례가 자사 수리 차량 중에 있기도 했습니다.
5. 소프트웨어 또는 통신 오류
HPCU는 차량의 다른 ECU들과 지속적으로 통신하며 작동합니다. 이 과정에서 소프트웨어 오류나 통신선 불량, 센서 오작동 등이 발생하면 HPCU가 오작동하거나 고장으로 진단될 수 있습니다. 직류 변환기의 통신 불량으로 인해 고장이 발생하기도 합니다.
HPCU 고장 진단 및 수리 방법
HPCU는 고가의 부품인 만큼 정확한 진단과 효율적인 수리 방법 선택이 매우 중요합니다.
1. 전문 진단 스캐너를 이용한 정밀 진단
가장 먼저 해야 할 일은 현대/기아 서비스센터나 하이브리드 전문 정비업체에서 전용 진단 스캐너를 이용해 펄트 코드를 확인하고 시스템 전체를 점검하는 것입니다. 스캐너를 통해 HPCU의 내부 상태, 각 모듈의 작동 여부, 고전압 배터리 상태 등을 면밀히 파악할 수 있습니다.
2. HPCU 전체 교체
문제가 심각하거나 내부 부품 수리가 어려운 경우, HPCU 전체를 신품 또는 재생품으로 교체하는 방법이 있습니다. 이는 가장 확실한 해결책이지만 비용이 많이 드는 단점이 있습니다.
3. HPCU 내부 모듈 수리 또는 부분 교체
HPCU 내에서 특정 모듈(예: 인버터 모듈, LDC 모듈)만 고장난 경우, 해당 모듈만 수리하거나 부분적으로 교체하는 방법도 고려할 수 있습니다. 전문적인 지식과 장비가 필요한 작업이며, 비용을 절감할 수 있는 대안이 될 수 있습니다.
4. 12볼트 보조 배터리 및 관련 배선 점검
HPCU의 LDC 기능 불량으로 12볼트 배터리 충전에 문제가 생긴 경우, 12볼트 배터리 자체의 노후나 불량을 먼저 확인하고 필요시 교체해야 합니다. 관련 배선의 단선이나 접촉 불량 여부도 함께 점검하는 것이 중요합니다.
5. 냉각 시스템 점검 및 수리
HPCU 과열이 고장 원인일 경우, HPCU 냉각 라인이나 펌프 등 냉각 시스템 전반을 점검하고 문제가 있는 부품을 수리하거나 교체하여 적절한 작동 온도를 유지하도록 해야 합니다.
6. 정비 전문 업체 선택
HPCU 관련 수리는 고전압 시스템을 다루는 전문적인 작업이므로, 반드시 하이브리드 차량 전문 지식과 경험을 갖춘 정비업체에 맡기셔야 합니다. 저희 배터리플랜트와 같이 하이브리드 배터리 및 전장 시스템을 전문으로 다루는 곳에서는 더욱 정확하고 신뢰할 수 있는 서비스를 받으실 수 있습니다.
하이브리드 차량의 Check Charging System 경고등과 HPCU 문제는 차량의 안전과 직결되는 매우 중요한 사안입니다. 경고등이 점등되거나 이상 증상이 나타나면 지체 없이 하이브리드 전기차 전문 정비업체를 방문하여 정확한 진단을 받고 적절한 수리를 진행해야 합니다. 소유하신 하이브리드 차량이 항상 안전하게 주행할 수 있도록 정기적인 점검과 세심한 관리를 해주시는 것이 좋겠습니다.

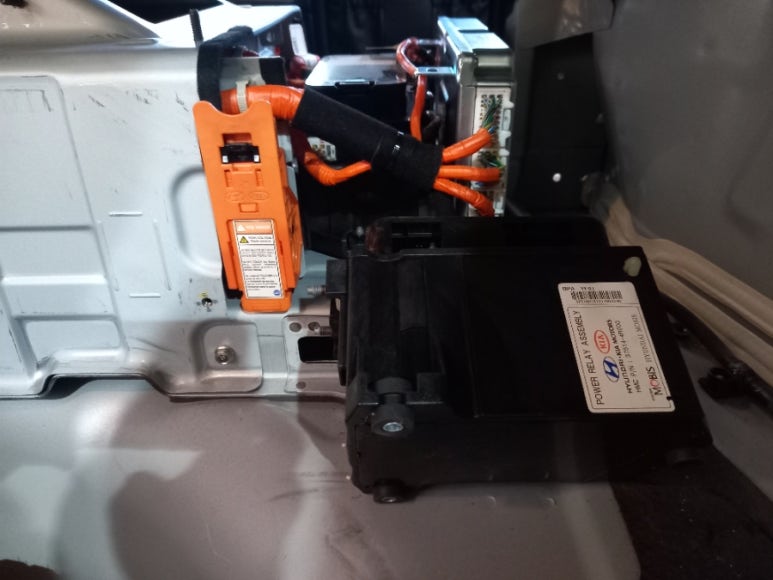

하이브리드 고전압배터리만 생각하는 분들이 많은데, 해당 차량의 경우 센터에서 인버터를 교체한 후에 해결이 되지 않을 경우 고전압배터리도 같이 교체해야 한다는 진단을 받고 입고한 차량이나 해당 차량의 진단을 제대로 했을 경우 정확한 수리 범위를 결정할 수 있는 차량이었으며, 고전압배터리가 아닌 인버터 및 릴레이박스 진단을 정하여 정확하게 수리한 후 정상작동 되어 출고된 차량입니다.
만약 여러분의 하이브리드 차량 및 전기차 배터리의 문제가 발생했다면 정확한 밸런싱 리빌딩배터리를 원칙으로 하는 전국 수리망을 갖춘 밸런싱 하이브리드 메인배터리 리빌딩 서비스를 이용하시길 권장합니다.
아래 네이버톡톡으로 차종 및 연락처와 지역을 알려주시면 담당자를 배정하여 연락드리도록 하겠습니다.
