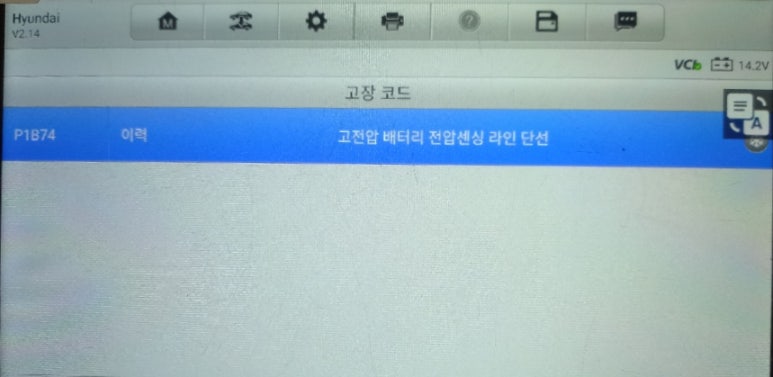

P1B74코드 고전압 배터리 전압 센싱 라인 단선

P1B74코드는 현대 및 기아 하이브리드 차량에서 주로 발견되는 고장 코드로, 고전압 배터리 전압 센싱 라인 단선 을 의미합니다. 하이브리드 차량의 고전압 배터리 팩은 수많은 개별 배터리 셀 또는 모듈로 구성되어 있습니다. 이 셀들은 직렬 또는 병렬로 연결되어 고전압을 생성하며, 이 고전압을 정밀하게 관리하고 모니터링하는 것이 차량의 안전성, 성능 및 연비에 핵심적인 역할을 합니다.

여기서 전압 센싱 라인은 각 배터리 셀 또는 모듈의 전압 상태를 실시간으로 측정하여 배터리 관리 시스템 BMS Battery Management System 으로 정보를 전달하는 미세한 배선 및 회로를 의미합니다.

​

BMS는 이 전압 정보를 바탕으로 배터리의 충전 및 방전 상태, 온도, 그리고 각 셀 간의 전압 균형 등을 종합적으로 판단하고 제어합니다. 만약 이 센싱 라인에 단선 연결이 끊어짐 이 발생하면, BMS는 특정 셀 또는 모듈의 정확한 전압 정보를 얻을 수 없게 됩니다.

​

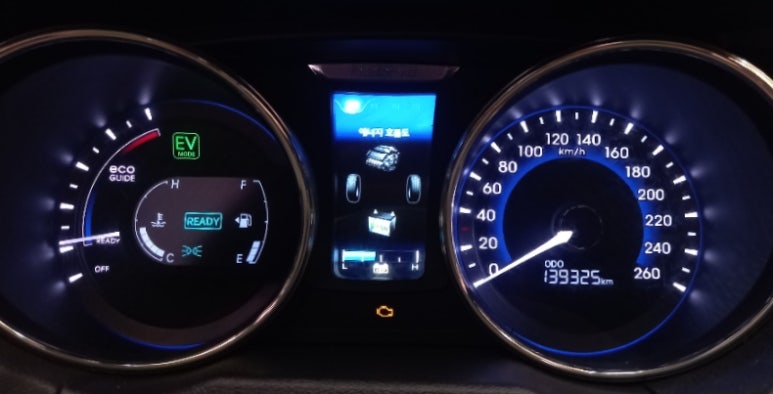

이로 인해 BMS는 배터리 팩 전체의 상태를 불안정하다고 판단하게 되고, 결과적으로 하이브리드 시스템에 이상이 생겼다고 판단하여 계기판에 경고등이 표출됩니다. 엔진 체크등, 하이브리드 시스템 경고등을 점등시키며, 차량을 안전 모드로 전환시키거나 하이브리드 기능의 제한, 심하면 주행 불능 상태까지 유발할 수 있습니다.

P1B74 펄트코드 발생의 고장 원인

​

P1B74 펄트코드가 발생하는 주요 원인으로는 다음과 같은 것들이 있습니다.

​

1. 배터리 팩 내부 전압 센싱 라인의 노후화 및 손상

​

이는 가장 흔한 원인으로 지목됩니다. 고전압 배터리 팩 내부는 다양한 전압 센싱 배선으로 복잡하게 구성되어 있습니다. 차량이 운행되는 동안 발생하는 지속적인 진동, 충격, 그리고 엔진룸 및 차체 내부의 온도 변화 냉각과 발열 반복에 노출되면서 이러한 미세한 배선들이 점차 피로가 누적되어 약해지고 끊어지기 쉽습니다. 특히 배선의 납땜 부위나 연결 커넥터 부분이 취약할 수 있습니다. 시간이 오래된 하이브리드 차량일수록 이러한 현상이 발생할 가능성이 높아집니다.

2. 배터리 관리 시스템(BMS)의 회로 기판 문제

​

전압 센싱 라인은 BMS 모듈과 직접적으로 연결되어 전압 데이터를 주고받습니다. 경우에 따라서는 센싱 라인 자체의 단선보다는 BMS 모듈 내의 전압 감지 회로나 입력단에 문제가 생겨 P1B74 코드가 발생할 수 있습니다. 이는 BMS 소프트웨어 오류 또는 하드웨어적인 결함에서 비롯될 수 있습니다.

​

3. 부식 또는 습기로 인한 연결 불량

​

차량 내부, 특히 배터리 팩 주변은 외부 환경으로부터 보호되지만, 습기가 유입되거나 시간이 지남에 따라 미세한 부식이 발생할 가능성도 있습니다. 센싱 라인과 BMS를 연결하는 커넥터 단자 등에 부식이 발생하면 전기적 신호 전달이 원활하지 않아 단선과 동일한 증상을 유발할 수 있습니다. 드문 경우이지만 차량 침수나 습한 환경에 장기간 노출된 경우에도 이러한 문제가 발생하기도 합니다.

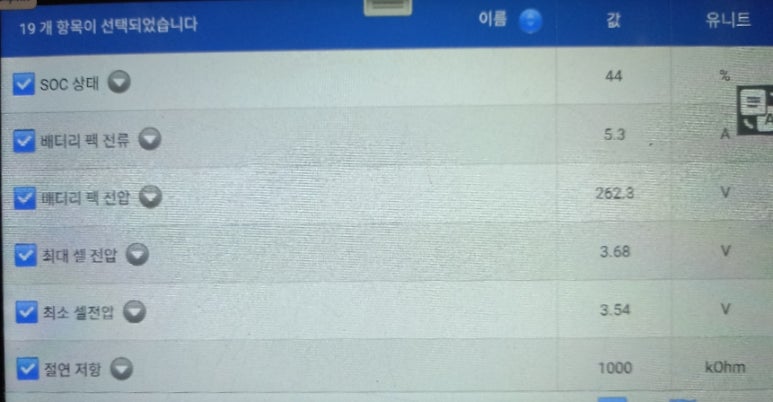

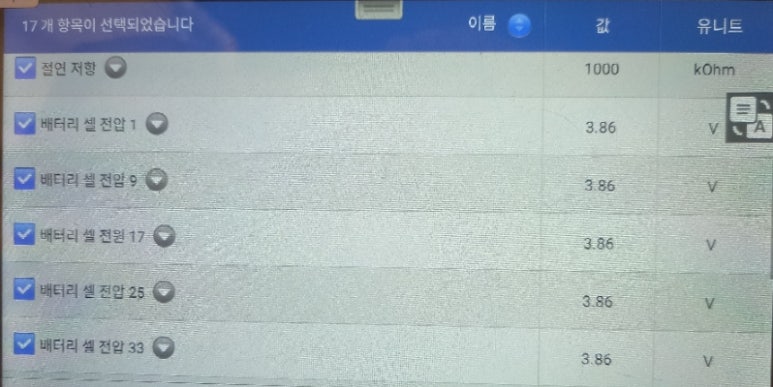

해당 차량의 경우 위 데이터를 보면 최대 셀전압 및 최소 셀전압 편차만 봐도 P1B74 에러코드가 아니라 P1B84 또는 P1B96 에러코드를 표출해야할 상황입니다. P1B74에러코드 내용처럼 센싱라인 단선이 아니라 셀전압 편차 이상 또는 센싱 이상이 되어야 맞으나 그동안 블로그에서 강조해왔던 현대기아 하이브리드 특성다운 에러코드 신뢰도 30% 수준을 입증하는 케이스입니다.

​

4. 특정 모델의 고질적인 설계 및 부품 문제

​

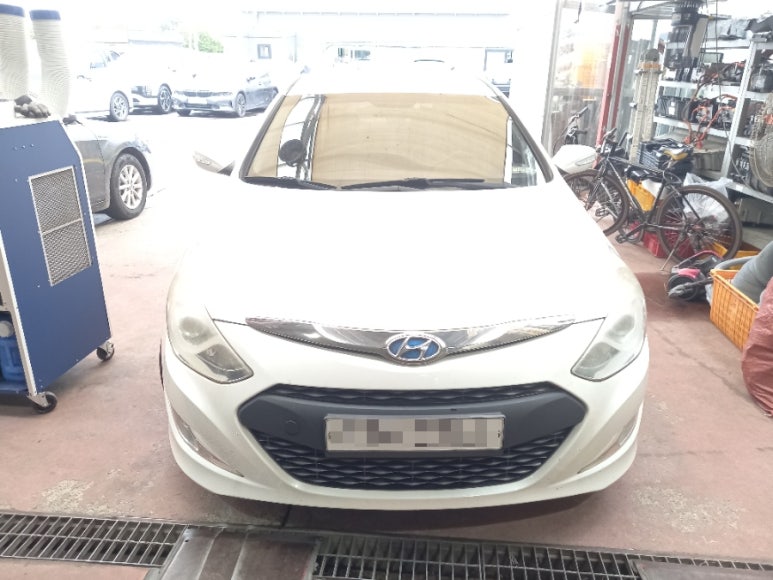

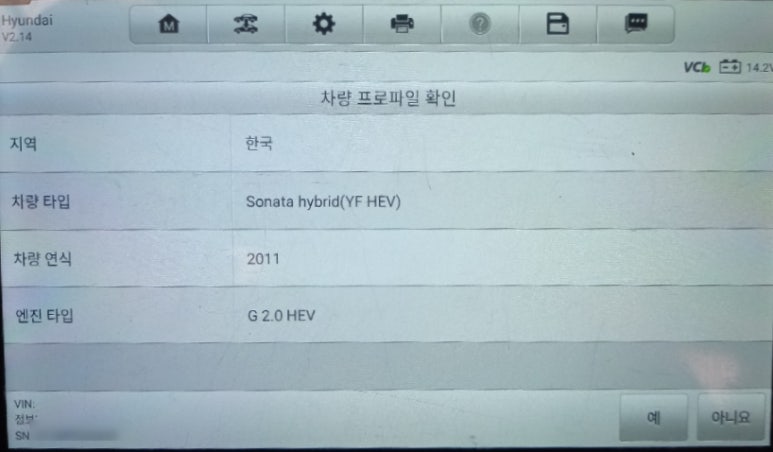

일부 현대기아 하이브리드 차량 (YF 쏘나타 하이브리드, HG 그랜저 하이브리드, K5 하이브리드 초기 모델)에서는 P1B74 펄트코드가 고질병 처럼 빈번하게 발생하는 경향이 보고되었습니다. 이는 해당 모델 생산 시기에 사용된 특정 부품의 품질 문제나 설계상의 미흡함이 원인일 수 있습니다. 이러한 경우 제조사에서 해당 문제에 대한 기술 서비스 공지 TSB 를 발행하거나 개선된 부품으로 교체를 권장하기도 합니다.

​

P1B74 펄트코드 발생 시 수리 방법

​

P1B74 펄트코드가 발생했을 때의 수리 과정은 단순히 배터리 팩 전체를 교체하는 것보다 정밀한 진단과 특정 부품 수리가 필요한 경우가 많습니다. 경험이 부족한 정비사의 경우 고전압 배터리 자체의 문제로 오해하여 값비싼 배터리 팩 전체 교체를 권유할 수도 있으므로, 신중한 접근이 필요합니다.

1. 정밀 진단

​

고장 코드 확인 및 상세 데이터 분석

​

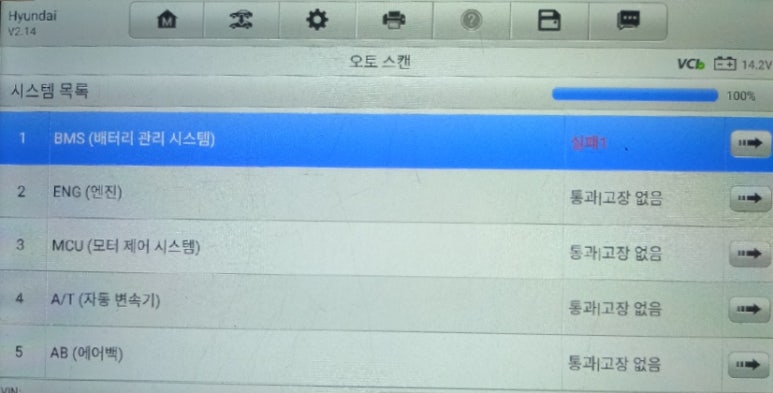

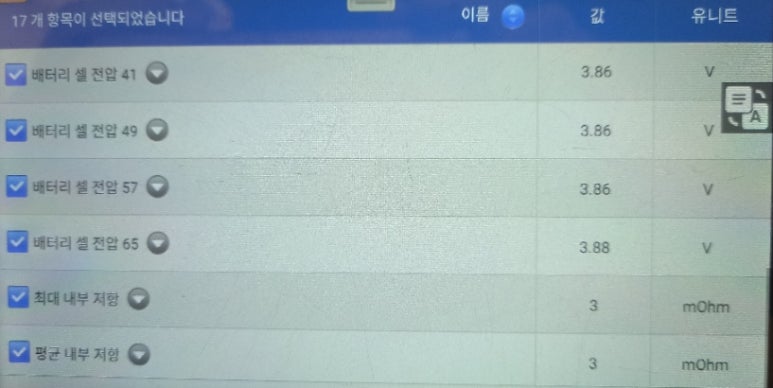

전용 진단 장비를 사용하여 P1B74 코드와 함께 기록된 다른 관련 코드들을 확인합니다. 또한, 각 배터리 모듈의 전압값, 온도 등의 실시간 데이터를 분석하여 어느 부분에서 단선이 의심되는지 파악합니다.

​

육안 검사

배터리 팩 내부 또는 외부의 전압 센싱 라인 배선, 커넥터, BMS 모듈 등에 물리적인 손상, 부식, 또는 변형이 있는지 육안으로 정밀하게 검사합니다.

2. 원인 부품의 수리 또는 교체

​

전압 센싱 라인 수리 또는 교체

​

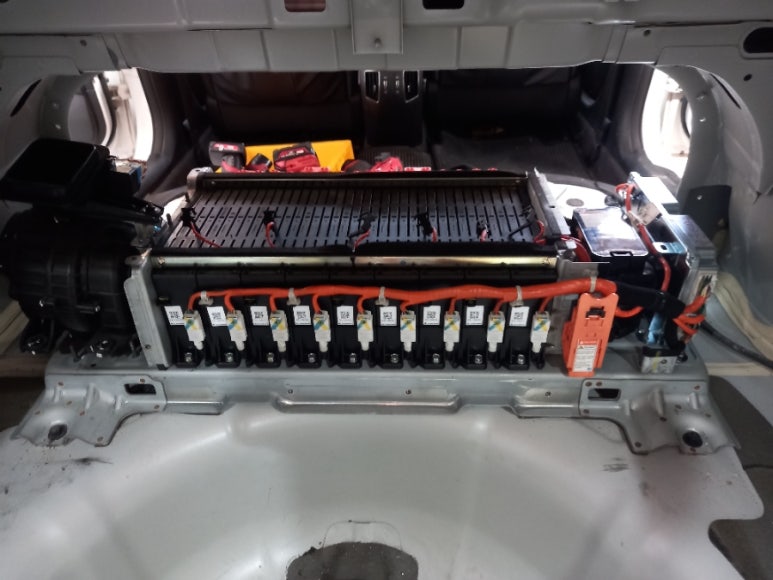

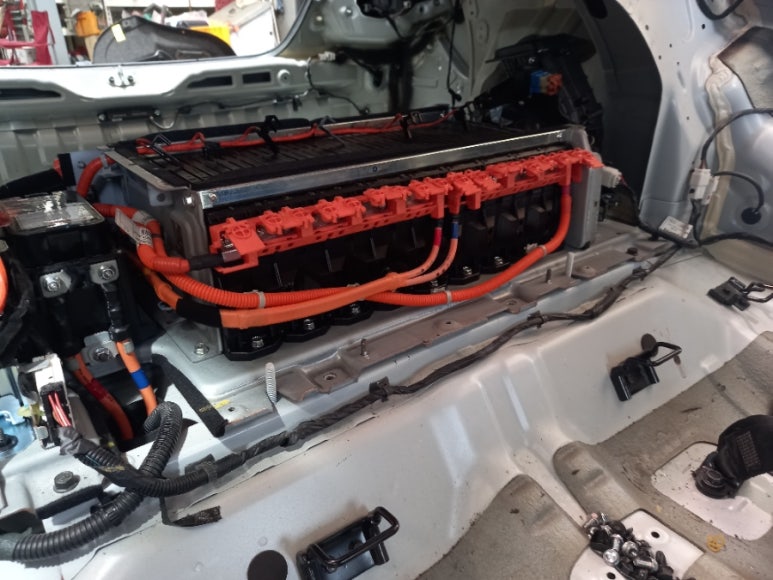

진단 결과 특정 센싱 라인에 단선이 확인되면 해당 라인만 수리하거나, 가능하다면 개선된 신품 센싱 라인으로 교체하는 작업을 진행합니다. 이 작업은 배터리 팩을 분해해야 하므로 전문적인 기술과 장비가 필요합니다.

​

BMS 모듈 점검 및 교체

​

센싱 라인 자체의 문제가 아닌 BMS 모듈의 결함으로 판단될 경우, 해당 BMS 모듈을 교체합니다. 일부 YF 쏘나타 하이브리드 차량의 경우 자체 개발된 개선된 BMS를 장착하고 신품 수준의 고전압 배터리로 교체하여 문제를 해결하기도 합니다.

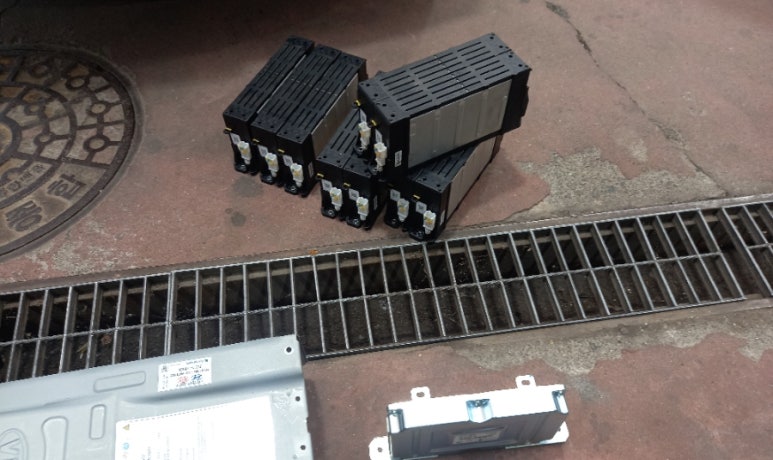

부분 셀 또는 모듈 교체

​

간혹 센싱 라인 단선이 특정 셀이나 모듈의 고장과 연관되어 있을 수도 있습니다. 이러한 경우에는 문제가 되는 특정 셀 또는 모듈만 교체하는 '부분 수리'를 고려할 수 있습니다. 이는 전체 배터리 팩 교체 비용보다 훨씬 경제적인 해결책이 될 수 있습니다.

​

3. 하이브리드 시스템 안정화 작업

​

수리 또는 부품 교체 후에는 반드시 하이브리드 시스템의 안정화 작업이 필요합니다. 이는 새로 교체된 부품이나 수리된 회로가 차량의 전체 하이브리드 시스템과 정상적으로 통합되고 작동하도록 BMS를 초기화하고 학습시키는 과정을 포함합니다. 이 작업이 제대로 이루어지지 않으면 시스템 오류가 재발하거나 다른 문제가 발생할 수 있습니다. 안정화 작업 중에는 BMS가 새로운 배터리 상태에 맞춰 전압 균형 등을 재조정합니다.

4. 예방 및 관리

​

정기적인 점검

​

하이브리드 차량은 주기적으로 고전압 배터리 시스템에 대한 전문적인 점검을 받는 것이 중요합니다. 특히 노후 차량의 경우, 이상 징후가 없더라도 전문가를 통해 진단받는 것이 좋습니다.

고전압 배터리 전문 수리점 이용

​

일반 정비소에서는 하이브리드 고전압 배터리 시스템에 대한 전문 지식과 장비가 부족할 수 있습니다. 따라서 P1B74와 같은 고전압 배터리 관련 펄트코드가 발생하면 하이브리드 차량 전문 수리점이나 제조사 서비스 센터를 방문하여 정확한 진단과 숙련된 수리 서비스를 받는 것이 중요합니다.

P1B74 코드는 고전압 배터리 시스템의 핵심적인 문제일 수 있으므로, 해당 코드가 점등되면 지체 없이 전문가의 진단을 받아 안전하고 정확하게 수리하는 하이브리드 전기차 업체에서 점검 및 진단을 받으시길 권장합니다.

​
