하이브리드 자동차 P1BA1 DTC 코드 원인 및 수리 방법

하이브리드 시스템 에러코드 중에서 진단이 가장 어려운 에러코드 중 하나인 P1BA1 DTC 코드는 단순히 냉각팬 교체만으로 해결되지 않아 정식 센터에서도 진단이 어려워서 입고되는 사례가 많은 에러코드 중 하나입니다.

​

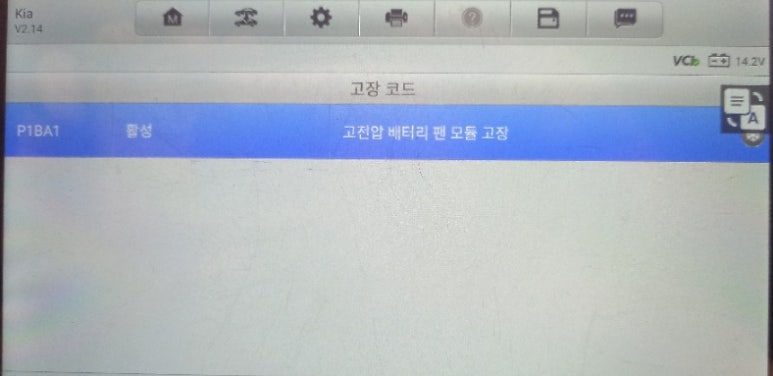

P1BA1 고장 진단 코드 즉 DTC코드는 일반적으로 고전압 배터리 팬 모듈 고장을 의미합니다. 이는 하이브리드 시스템, 특히 고전압 배터리 관리에 중요한 역할을 하는 부품에 문제가 발생했음을 알리는 신호입니다. 하지만 해당 에러코드는 냉각팬 문제만 의미하는 것은 아닙니다. 하이브리드 시스템에 치명적인 문제가 전반적으로 있을 수 있어 이 코드가 발생하면 차량의 주행 성능 저하, 연료 효율 감소는 물론, 심각할 경우 시동 불능 상태에 이르거나 고전압 배터리의 수명 단축으로 이어질 수 있으므로 신속하고 정확한 진단 및 수리가 필요합니다.

1. 고전압 배터리 팬 모듈의 역할 및 중요성

​

하이브리드 차량의 고전압 배터리는 주행 중 충전과 방전을 반복하며 많은 열을 발생시킵니다. 이러한 열을 효과적으로 식히고 배터리가 항상 최적의 작동 온도를 유지하도록 돕는 것이 바로 고전압 배터리 냉각 팬 모듈의 주된 역할입니다. 팬 모듈은 배터리 팩 내부의 공기를 순환시키거나 외부의 시원한 공기를 유입하여 배터리의 과열을 방지하고, 이를 통해 배터리 셀의 성능 저하를 막고 수명을 연장합니다. 만약 이 냉각 팬이 제대로 작동하지 않으면 배터리는 과도하게 가열될 수 있으며, 이는 배터리 셀의 손상, 효율 저하, 출력 감소 등으로 이어질 수 있습니다. 결과적으로 차량은 배터리 보호를 위해 출력을 제한하거나 하이브리드 시스템 자체를 정지시키는 등, '림프 모드'와 같은 비정상적인 작동 상태에 들어가게 됩니다.

2. P1BA1 코드 발생 원인

​

P1BA1 코드가 나타나는 주요 원인은 다음과 같습니다.

​

고전압 배터리 냉각 팬 모터 자체 고장: 팬 모듈 내부의 모터가 수명이 다했거나, 과도한 부하, 내부 단선 등으로 인해 작동 불능 상태가 된 경우입니다. 팬 모터는 시간이 지남에 따라 마모되거나 고착될 수 있습니다.

​

팬 모듈 제어 회로 또는 배선 문제: 팬 모터를 제어하는 전자 회로에 문제가 있거나, 모듈과 연결된 배선에 단선, 단락, 부식 등이 발생하여 전력 공급이 원활하지 않을 때 코드가 발생할 수 있습니다. 습기 유입이나 물리적인 손상으로 인해 배선에 문제가 생기는 경우도 있습니다.

이물질 유입 또는 팬 블레이드 손상

​

냉각 팬 주변에 먼지, 이물질, 쓰레기 등이 쌓여 팬의 회전을 방해하거나 블레이드 자체가 손상되어 제대로 기능하지 못하는 경우입니다. 이는 주로 실내 흡기구를 통해 유입된 이물질에 의해 발생할 수 있습니다.

​

배터리 관리 시스템 BMS 의 오류

​

팬 모듈 자체는 정상 작동하지만, 배터리 관리 시스템 BMS 에서 팬 작동 신호를 잘못 인식하거나 제어 명령에 오류가 있을 때 P1BA1 코드가 잘못 표출될 수도 있습니다.

​

고전압 배터리 내부 온도 센서 이상: 배터리 온도를 감지하는 센서에 이상이 생겨 정확한 온도 정보를 제공하지 못하면, 냉각 팬 제어 시스템이 오작동하여 불필요하게 팬 고장 코드를 띄울 수도 있습니다.

​

이 외에도 하이브리드 시스템 전반에 걸쳐 문제가 발생했을 때 P1BA1 코드가 함께 표출되는 복합적인 경우도 있습니다.

3. P1BA1 코드 관련 증상

​

P1BA1 코드는 다양한 증상을 유발할 수 있습니다.

​

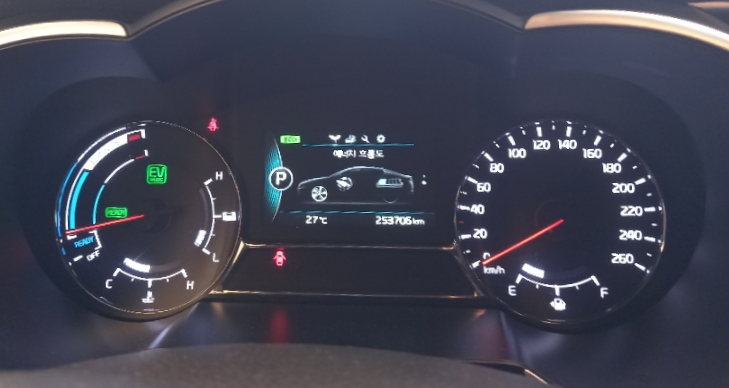

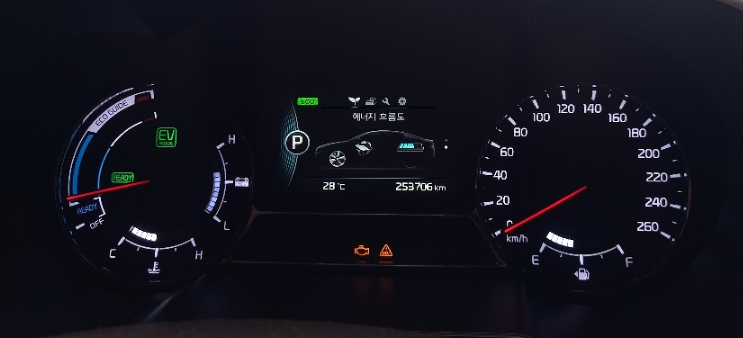

경고등 점등은 차주 분의 차량이 스스로 차주 분에게 아프다고 호소하는 증상의 시작입니다. 가장 명확한 증상으로 계기판에 하이브리드 시스템 경고등, 체크 엔진 경고등 등이 점등됩니다. 경고등 만으로 진단이 불가능하므로 빠른 시일 내에 방문하시는 것을 권장합니다.

​

차량 출력 저하 증상은 고전압 배터리가 과열되는 것을 방지하기 위해 차량 컴퓨터가 자동으로 엔진 및 모터의 출력을 제한하여 가속 성능이 현저히 떨어집니다.

연료 효율 감소 증상은 하이브리드 시스템이 최적의 효율로 작동하지 못하고, 엔진에 더 의존하게 되어 연비가 나빠집니다.

​

비정상적인 팬 소음 또는 무작동 증상이 일어날 수 있는데, 냉각 팬에서 평소와 다른 소음이 들리거나, 전혀 작동하지 않는 것을 확인할 수 있습니다.

​

시동 불능도 나타날 수 있는데, 심각한 경우, 고전압 배터리 보호를 위해 차량 시동 자체가 걸리지 않는 상황에 처할 수 있습니다.

​

하이브리드 시스템 경고 메시지

차량 인포테인먼트 시스템에 하이브리드 시스템 관련 경고 메시지가 표시될 수 있습니다.

4. 수리 방법

​

P1BA1 코드는 원인에 따라 수리 방법이 달라집니다.

​

냉각 팬 모듈 교체

가장 흔한 수리 방법으로, 냉각 팬 모터 자체가 고장났거나 팬 블레이드에 심각한 손상이 발생한 경우 모듈 전체를 교체합니다. 이 과정은 고전압 시스템을 다루므로 전문 지식과 장비가 필요합니다.

​

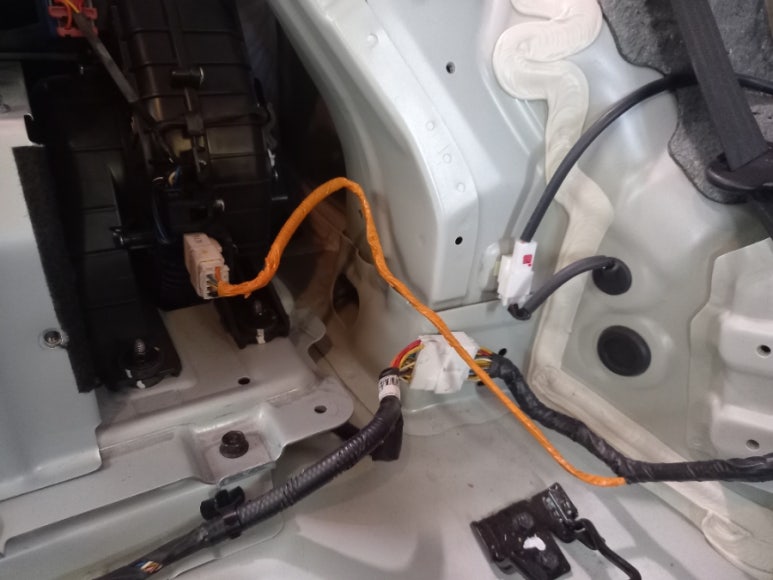

배선 수리 또는 교체

팬 모듈과 연결된 배선에 단선이나 단락, 부식이 발견되면 해당 배선을 수리하거나 필요시 새로운 배선으로 교체합니다.

이물질 제거

​

팬 주변에 이물질이 쌓여 팬의 작동을 방해하는 경우, 이를 깨끗하게 제거하여 팬이 원활하게 회전할 수 있도록 합니다.

​

배터리 관리 시스템 소프트웨어 업데이트 또는 제어부 교체

​

BMS 소프트웨어 오류로 인해 코드가 잘못 표출되거나 팬 제어 로직에 문제가 있는 경우, 서비스 센터에서 소프트웨어 업데이트를 통해 문제를 해결할 수 있거나 BMS 자체 문제일 경우로 진단이 되면 교체하여 증상을 해결합니다.

​

관련 센서 교체

​

배터리 온도 센서 등에 문제가 있다면 해당 센서를 교체하여 정확한 온도 감지가 이루어지도록 합니다.

하이브리드 차량의 고전압 시스템은 일반 차량과는 다른 전문적인 지식과 안전 절차를 요구합니다. 따라서 P1BA1 코드가 발생했을 때는 반드시 하이브리드 차량 전문 정비소를 방문하여 경험과 노하우가 많은 전문가에게 정확한 진단과 수리를 의뢰하시는 것이 매우 중요합니다.

​

​

P1BA1 DTC 코드는 하이브리드 차량의 핵심 부품인 고전압 배터리 냉각 시스템에 문제가 있음을 알리는 중요한 신호입니다. 이 문제가 해결되지 않으면 차량의 성능 저하를 넘어 배터리 수명 단축, 심지어 주행 불능 상태까지 초래할 수 있습니다. 따라서 이 코드가 점등된다면 지체 없이 전문가의 도움을 받아 정확한 진단을 받고 적절한 수리를 진행하시는 것을 강력히 권해 드립니다. 배터리 건강은 곧 하이브리드 차량의 수명과 직결된다는 점을 기억해주시면 좋겠습니다.
