현대기아차 하이브리드 고전압배터리 스웰링 현상에 대해

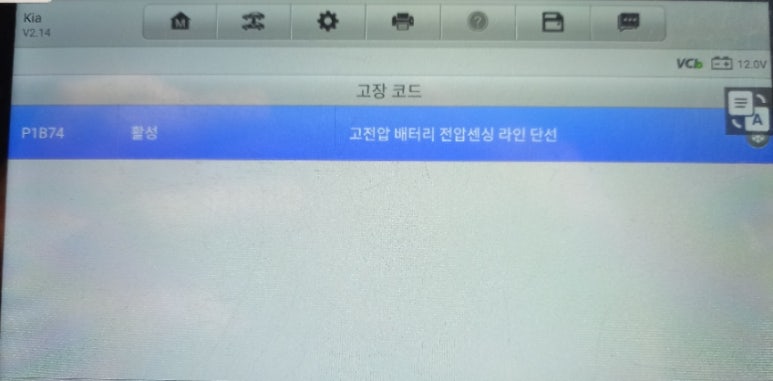

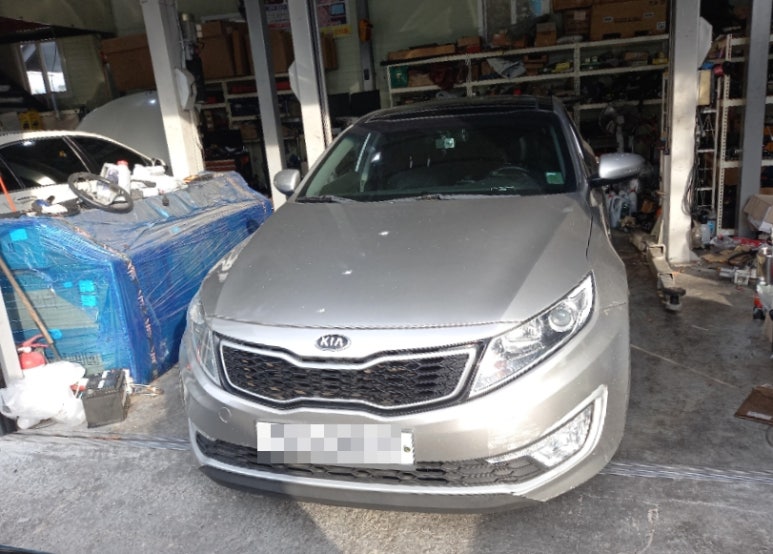

하이브리드 고전압배터리 스웰링현상 즉, 배터리가 부풀어 올라 제대로 작동이 불가능한 차량이 입고되었습니다. P1B74 코드가 발생된 차량으로 단순한 센싱 라인 단선 코드만 표출된 차량이지만 스웰링 현상이 어느 시점에서 본격적으로 고장원인 역할을 하면서 에러코드 조차 제대로 표출되지 못하고 시동불능 주행 불능 상황에 놓이게 된 차량입니다. 에러코드 조차 제대로 표출되지 못할 만큼 불안정한 상황은 정식 센터에서 제대로 진단을 하지 못하는 상황에서 차주 분 입장에서는 더욱 불안하게 생각이 들어 인터넷 검색을 통해 블로그 전문성을 보고 입고를 결정하셨다고 합니다.

하이브리드 배터리 스웰링 현상 원인

​

1. 하이브리드 배터리 스웰링 현상이란 무엇인가요?

​

하이브리드 차량의 고전압 배터리는 차량 구동에 매우 중요한 부품입니다. 스웰링(Swelling) 현상은 배터리 내부에서 가스가 발생하여 배터리 셀이 부풀어 오르는 현상을 말합니다. 이러한 현상은 배터리의 성능 저하를 일으키고 심할 경우 배터리 케이스의 변형을 가져올 수 있으며, 안전 문제로 이어질 수도 있습니다. 배터리 셀이 부풀어 오르면 전해액 누출, 내부 단락 등의 위험이 발생할 수 있으므로, 초기 진단과 적절한 조치가 매우 중요합니다.

2. 스웰링 현상의 주요 원인

​

배터리 스웰링 현상은 주로 다음과 같은 복합적인 원인으로 인해 발생할 수 있습니다.

​

과충전 및 과방전

배터리가 제조사에서 권장하는 전압 범위를 벗어나 과도하게 충전되거나 방전될 경우, 내부 전해액이 분해되어 가스를 생성할 수 있습니다. 이는 배터리 셀의 압력을 증가시켜 스웰링을 유발합니다.

​

고온 노출

장시간 고온 환경에 노출되거나, 배터리 팩 내부의 냉각 시스템에 문제가 생겨 배터리가 과열될 경우, 배터리 셀 내부의 화학 반응이 불안정해져 가스 발생량이 늘어날 수 있습니다. 뜨거운 여름철에 차량을 그늘에 주차하지 않거나, 배터리 팩 주변의 통풍이 원활하지 않을 때 이러한 문제가 발생할 수 있습니다.

배터리 노후화

배터리도 소모품이므로, 오랜 시간 사용하면 성능이 저하되고 내부 셀의 안정성이 떨어지게 됩니다. 이는 가스 발생 가능성을 높여 스웰링으로 이어질 수 있습니다. 특히 하이브리드 차량은 잦은 충방전을 반복하기 때문에 배터리 수명에 영향을 미칠 수 있습니다.

​

내부 저항 증가

배터리 셀 내부의 화학적 변화나 미세한 손상으로 인해 내부 저항이 증가하면, 충방전 시 발생하는 열이 많아지고 이는 가스 발생을 촉진하는 원인이 됩니다.

3. 스웰링 관련 주요 폴트 코드 및 증상

​

스웰링 현상이 발생하면 차량은 다양한 경고등을 점등하고 특정 폴트 코드를 진단 시스템에 저장합니다. 육안으로 확인 가능한 증상과 함께 다음 폴트 코드들이 나타날 수 있습니다.

​

스웰링 배터리 부품 현상 육안 증상

​

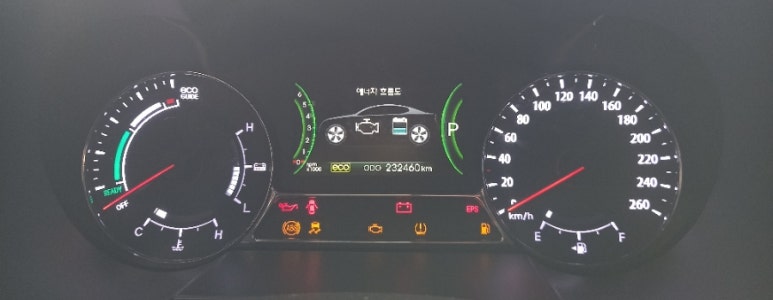

트렁크나 뒷좌석 아래에 위치한 고전압 배터리 팩 주변이 부풀어 오르거나 변형된 것을 육안으로 확인할 수 있습니다. 경우에 따라서는 배터리 팩이 있는 부분이 이전보다 튀어나와 트렁크 바닥이 높아진 것처럼 느껴질 수도 있습니다. 또한 연비 저하, 출력 감소, 하이브리드 시스템 경고등 점등 등의 증상이 동반될 수 있습니다.

스웰링 현상으로 인한 대표적인 DTC코드

​

P0ACB, P0ACD, P0BC5

​

이 코드들은 하이브리드 배터리 시스템의 전반적인 문제를 지시하는 코드일 수 있으며, 스웰링으로 인한 셀 전압 불균형이나 배터리 관리 시스템(BMS)의 이상 감지 시 발생할 수 있습니다. 하이브리드 배터리 문제 진단 시 중요한 지표로 활용됩니다.

​

P1B74 및 P1B77

​

이 코드들 역시 하이브리드 배터리 팩의 성능 저하나 특정 셀의 이상을 나타내는 경우가 많습니다. 특히 P1B77은 셀 전압 불균형과 연관되어 나타나기도 합니다.

P1B70

​

이 코드는 고전압 배터리 시스템 내부의 문제, 예를 들어 셀 전압 이상, 절연 저항 문제 등과 관련하여 나타날 수 있으며, 스웰링으로 인한 전압 변동에 따라 발생할 가능성이 있습니다.

​

P0B3B

​

이 코드는 특히 스웰링 현상으로 인해 센서가 작동하여 발생하는 에러 코드입니다. 배터리 자체의 고장보다는 스웰링으로 인한 배터리 모듈의 물리적 변형이 센서에 감지되어 나타나는 경우입니다. 이 외에도 P0AA6과 같이 고전압 시스템의 절연 불량 코드가 스웰링과 함께 나타날 수 있습니다.

​

이러한 폴트 코드가 감지되면, 전문가의 정확한 진단이 필요합니다.

4. 고장 진단 방법

​

스웰링 현상 및 관련 고장 진단은 전문적인 장비보다는 하이브리드 전기차 점검 및 진단 수리 정비에 대한 다양한 경험과 노하우 지식을 요구합니다.

​

육안 검사

​

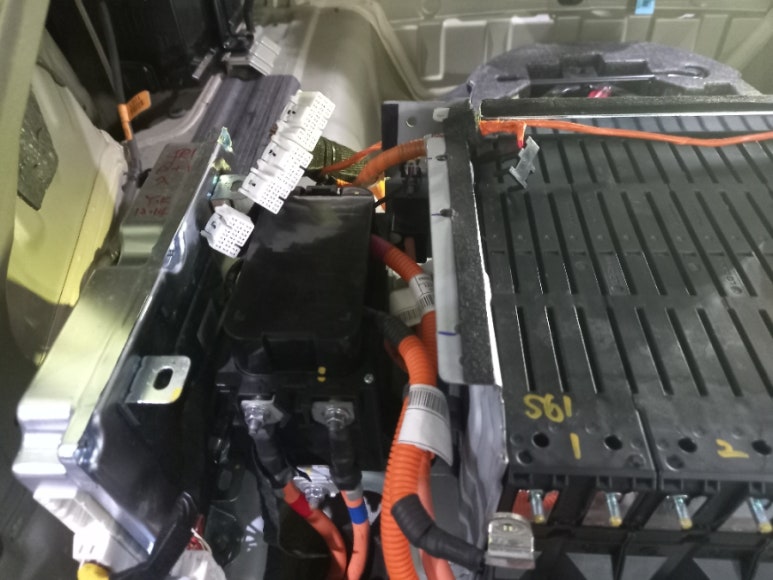

가장 기본적인 방법으로, 배터리 팩의 외형 변형, 부풀어 오름, 누액 등을 확인합니다. 특히 트렁크 바닥이나 뒷좌석 아래 등 배터리가 위치한 부분을 꼼꼼히 살펴봅니다.

​

진단 스캐너 사용

​

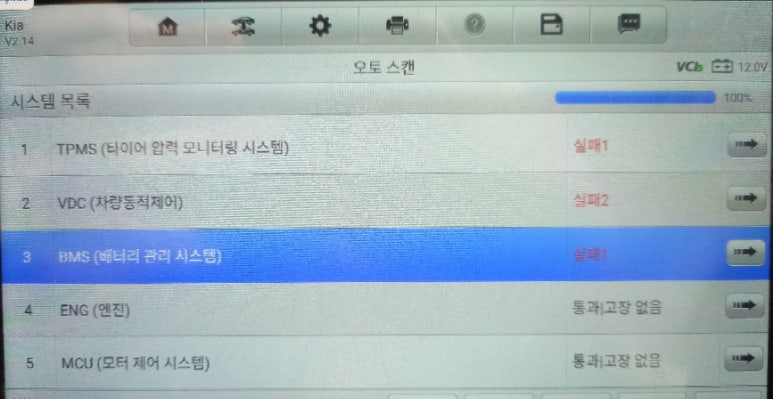

전용 진단 장비를 차량에 연결하여 저장된 폴트 코드를 확인합니다. 앞서 언급된 P0ACB, P0ACD, P0B3B 등의 코드가 검출될 경우 스웰링을 의심할 수 있습니다.

하이브리드 전기차 차량 데이터 분석

​

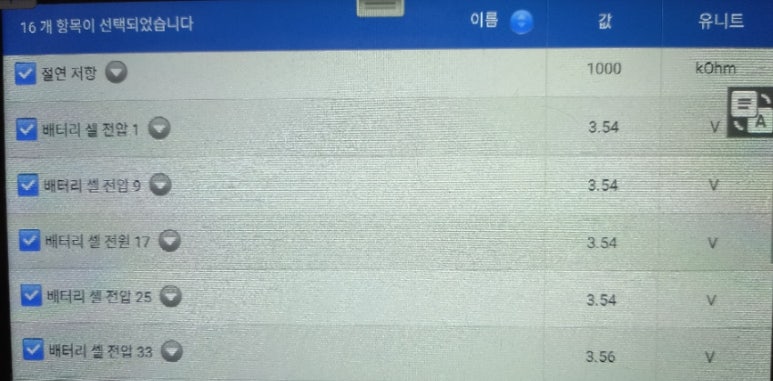

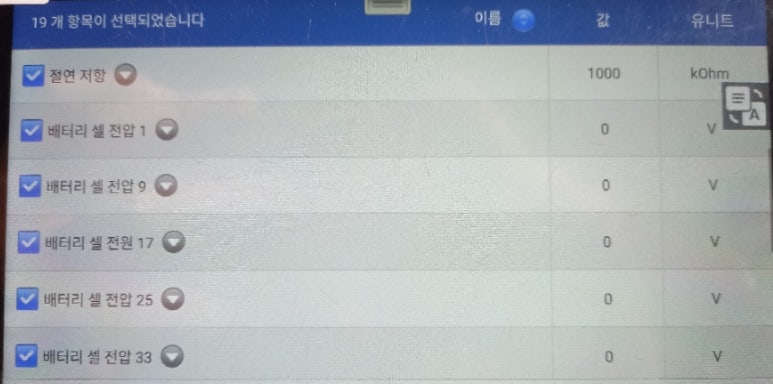

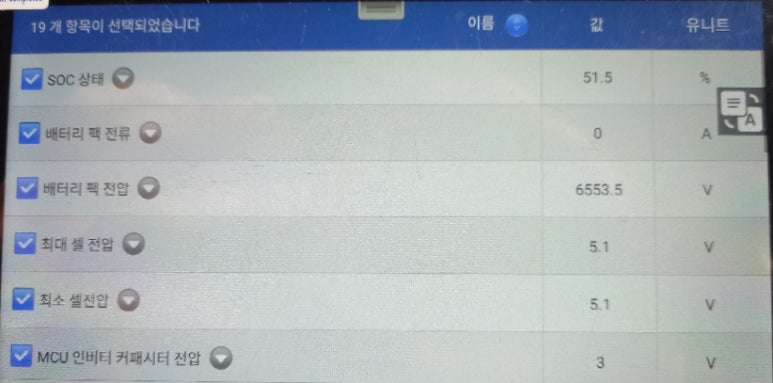

해당 차량의 경우 진단기 에러코드에 의존한 진단을 할 경우 진단 자체를 전혀할 수 없을 정도로 에러코드 하나만 있는 상황입니다. 이에 진단 장비를 통해 각 배터리 셀의 전압, 전류, 온도, 내부 저항 값 등을을 비롯하여 상황적 데이터까지 실시간으로 모니터링하여 특정 셀의 불균형이나 이상 징후를 파악합니다. 특히 셀 간 전압 편차가 크거나 내부 저항이 높은 셀이 발견되면 스웰링의 가능성이 높습니다. 그리고 배터리셀에 대한 진단 뿐만 아니라 차량 전반의 상황을 데이터로 진단 가능해야 합니다.
