DN8 소나타하이브리드 배터리팩 누수 침수 수리

DN8 소나타 하이브리드 차량의 고전압 배터리팩 누수 및 침수 현상으로 인해 발생할 수 있는 고장 코드와 그 원인, 그리고 수리 방법에 대해 다루도록 하겠습니다.

​

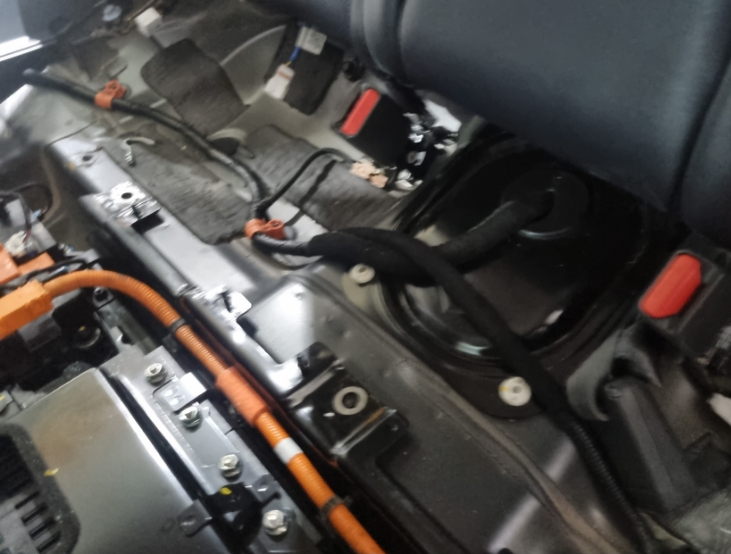

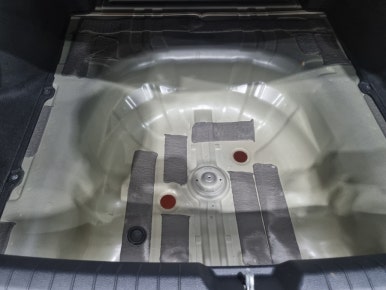

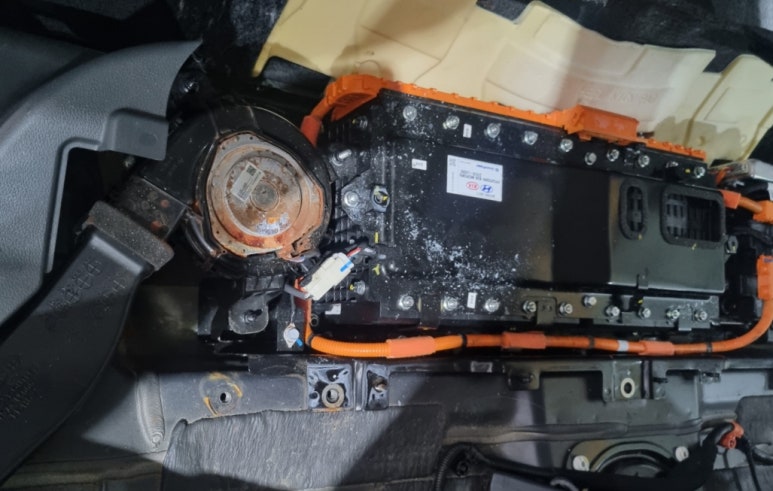

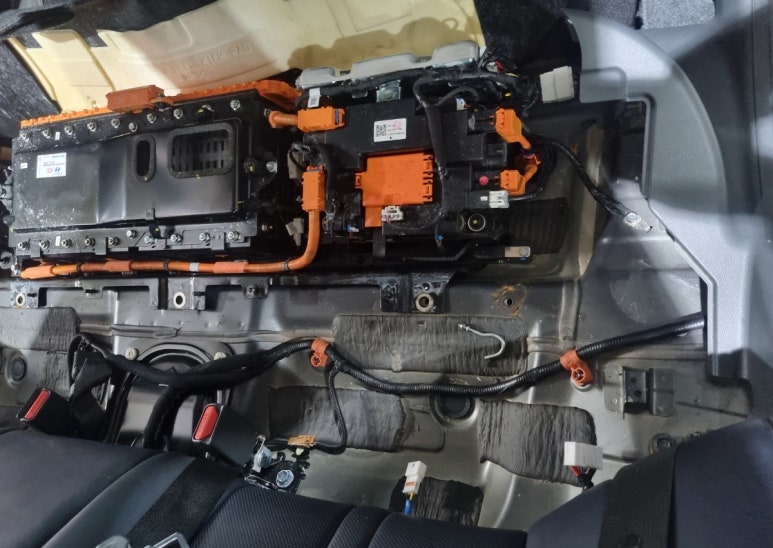

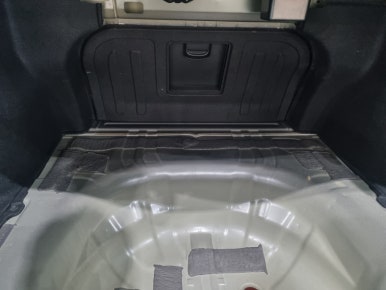

현대 기아차 3세대 하이브리드배터리팩은 뒷좌석 시트 아래에 위치해 있습니다. 2세대 하이브리드배터리팩처럼 아래 왼쪽 사진처럼 트렁크 스페어 타이어 자리에 있지는 않아 누수에 직접적인 침수를 당하지는 않지만 누수가 될 경우 트렁크 타이어 공간에 물이 쌓였다가 제동 시에 관성에 의해 아래 오른쪽 사진 뒷좌석 등받이 공간을 넘어서 3세대 하이브리드배터리팩에 침수 피해가 입는 경우가 많습니다.

하이브리드 배터리팩 누수 침수 현상으로 인한 고장 코드 및 원인

​

하이브리드 차량의 고전압 배터리팩에 누수나 침수 현상이 발생하면 다양한 고장 코드가 점등될 수 있습니다. 이러한 고장 코드들은 주로 고전압 시스템의 절연 이상, 배터리 관리 시스템 BMS 오류, 또는 전력 흐름에 문제가 생겼음을 나타냅니다.

1. 주요 고장 코드

​

P0AA6 고전압 배터리 절연 불량 이 코드는 하이브리드 시스템의 고전압 부품 또는 배터리 내부의 절연이 손상되었을 때 가장 흔하게 나타납니다. 물이 배터리팩 내부로 침투하면 배터리 모듈 간의 절연 저항이 감소하여 단락이나 누설 전류가 발생할 수 있으며, 이는 치명적인 고장으로 이어질 수 있습니다. 안전상의 이유로 차량은 고전압 시스템을 즉시 차단하거나 출력을 제한하게 됩니다.

​

P1B70 배터리 에너지 제어 모듈 이상 배터리팩 내부에 위치한 배터리 에너지 제어 모듈 또는 배터리 관리 시스템은 각 배터리 셀의 전압, 전류, 온도 등을 모니터링하고 제어하는 역할을 합니다. 물이 침투하여 이 모듈에 손상을 주면, 배터리 상태를 정확히 파악하지 못하거나 제어 신호에 오류가 발생하여 이 코드가 점등될 수 있습니다.

P1B74 고전압 배터리팩 이상 이 코드는 주로 배터리팩 전체의 이상을 나타내는 포괄적인 코드입니다. 물로 인해 배터리 셀 자체에 손상이 가해지거나, 셀 간의 연결 불량, 또는 배터리팩 내부의 고전압 회로에 문제가 발생했을 때 나타날 수 있습니다. 배터리 성능 저하나 충전 불능 등의 증상을 동반합니다.

​

U0293 하이브리드 파워트레인 제어 모듈 통신 이상 물 침투는 전기 시스템 전반에 걸쳐 통신 문제를 야기할 수 있습니다. 하이브리드 시스템 내의 여러 제어 모듈 즉, 하이브리드 제어 유닛, 배터리 관리 유닛, 인버터 등 간의 통신 라인에 물이 닿아 단락되거나 부식이 발생하면, 정보 전달에 오류가 생겨 통신 이상 코드가 발생할 수 있습니다.

2. 고장 원인

​

외부에서의 물 유입이 가장 직접적인 원인입니다. 집중호우, 홍수 등으로 인한 차량 침수, 노면의 깊은 웅덩이 통과, 또는 고압 세차 시 부적절한 방법 등으로 인해 차량 하부나 배터리팩 주변 실링이 손상되어 물이 스며들 수 있습니다.

​

실링 불량 및 노후화로 배터리팩 내부손상으로 배터리팩은 외부 환경으로부터 보호하기 위해 견고하게 실링되어 있습니다. 하지만 시간이 지나면서 고무 실링이나 패킹이 경화되거나 손상되면 그 틈으로 수분이 침투할 수 있습니다. 또한, 과거 사고 수리 과정에서 실링이 제대로 되지 않았을 경우에도 누수의 원인이 될 수 있습니다.

내부 결로 현상 드물지만, 배터리팩 내부의 온도 변화가 심할 경우 결로 현상이 발생하여 미량의 수분이 축적될 수 있습니다. 이 수분이 전기 회로에 닿으면 문제가 발생할 수 있습니다.

​

불량 정비 또는 개조 배터리팩 관련 정비를 받거나 차량에 외부 장치를 개조하는 과정에서 배터리팩의 방수 구조가 손상되었을 가능성도 배제할 수 없습니다.

하이브리드 배터리팩 누수 침수 고장 수리 방법

​

하이브리드 배터리팩에 물이 들어간 경우, 일반적인 정비가 아닌 전문적인 지식과 장비를 갖춘 곳에서 수리를 진행해야 합니다. 고전압 시스템은 감전의 위험이 매우 크기 때문에 반드시 전문가에게 맡겨야 합니다.

​

1. 정확한 진단

​

스캔 진단: 우선 스캐너를 이용하여 차량의 모든 고장 코드를 확인합니다. P0AA6, P1B70, P1B74 등 하이브리드 배터리 관련 코드를 면밀히 분석합니다. 그리고, 고전압 절연 저항 측정을 통해 물 침투 여부를 확인하기 위해 고전압 시스템의 절연 저항을 측정합니다. 정상 범위 이하로 떨어지면 절연 손상을 의심할 수 있습니다. 또한 육안 검사 및 분해 점검을 통해 배터리팩 주변과 내부를 육안으로 검사하여 물이 스며든 흔적, 부식, 손상된 부품 등을 확인합니다.

​

2. 수리 절차

​

작업 전 반드시 하이브리드 시스템의 전원을 차단하고, 고전압 배터리 서비스 플러그를 분리하는 등 감전 방지를 위한 안전 조치를 한 후에 건조 및 청소를 시작합니다. 만약 침수 정도가 심하지 않고, 배터리 셀이나 중요 모듈에 치명적인 손상이 없을 경우, 배터리팩을 분리하여 내부를 완전히 건조시키고 오염 물질을 세척합니다. 그러나 이는 초기 단계나 경미한 누수에 한정되며, 보통은 더 광범위한 손상이 발생합니다.

​

3. 배터리팩 교체

​

물 침투로 인한 손상이 심하여 배터리 셀이나 BMS 등 내부 부품의 신뢰성을 담보하기 어려운 경우, 제조사의 신품 고전압 배터리팩으로 교체하는 것이 가장 확실한 방법입니다. 하지만 비용이 매우 높은 단점이 있습니다. 신품 수준으로 재생된 리빌트 배터리팩으로 교체하는 방법도 고려할 수 있습니다. 리빌트 배터리는 불량 셀만 교체하거나 문제가 되는 부품을 수리하여 재조립한 것으로, 비용 효율적이며 전문 업체에서 안정적인 주행이 가능하도록 안정화 작업을 거쳐 제공합니다.

​

손상된 주변 부품 교체 배터리팩뿐만 아니라, 물 침투로 인해 손상되었을 가능성이 있는 배터리 제어 모듈, 배터리 관련 전력선 하네스, 커넥터 등 주변 전기 부품들도 함께 점검하고 필요시 교체해야 합니다

​

하이브리드 시스템 점검 및 초기화로 배터리팩 교체 후에는 하이브리드 시스템 전체를 점검하고, 필요한 경우 진단 장비를 통해 시스템을 초기화하고 재보정 작업을 수행해야 합니다. 이는 새로운 배터리팩이 차량 시스템과 올바르게 통신하고 작동하도록 하기 위함입니다.

​

누수 원인 제거 및 방수 강화 배터리팩 자체의 수리나 교체 외에도, 최초 누수 또는 침수의 원인을 파악하여 해결하는 것이 중요합니다. 손상된 실링을 교체하거나, 방수 처리 미흡 부분을 보강하여 재발을 방지해야 합니다.

​
