인버터부터 시작된 하이브리드 고전압시스템 손상

결론은 인버터를 교체한 수리 차량이지만 해당 차량의 고장 원인은 다소 복잡하며, 진단 범위도 넓은 차량이었습니다. 인버터를 또나 진단 범위에 대해 하이브리드 고전압시스템에 대한 이해가 전반적으로 있어야 진단과 수리가 가능한 차량이었습니다.

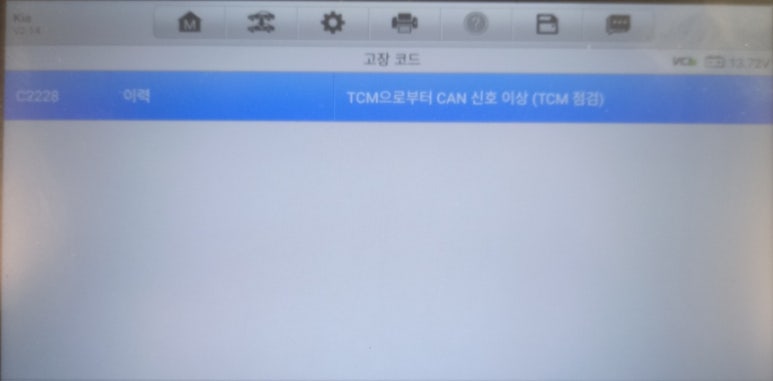

1. C2228 폴트 코드의 의미와 하이브리드 인버터와의 연관성

​

C2228 폴트 코드는 일반적으로 현대 기아차 진단 시스템에서 섀시 관련 시스템, 예를 들어 ABS 잠금 방지 브레이크 시스템, ESC VDC 전자식 자세 제어 장치, EPS 전동 파워 스티어링 등에서 발생하는 고장 코드를 의미합니다.

​

하지만 하이브리드 차량은 일반 내연기관 차량보다 훨씬 복잡한 전자제어 시스템으로 구성되어 있습니다. 고전압 배터리, 인버터 HPCU, 모터 제어 장치 MCU, 회생 제동 시스템 등 다양한 부품들이 긴밀하게 상호작용하며 차량의 움직임을 제어합니다. 이러한 복잡성 때문에 섀시 제어 시스템에서 발생한 문제가 하이브리드 시스템, 특히 인버터의 정상적인 작동에 간접적인 영향을 주거나 관련 고장 코드를 유발할 수도 있습니다.

예를 들어, 회생 제동 기능은 브레이크 시스템과 하이브리드 시스템이 동시에 작동해야 합니다. 만약 브레이크 시스템이나 그와 관련된 섀시 제어 모듈에 문제가 발생하면, 인버터가 정상적으로 에너지를 회수하지 못하거나 오작동을 일으킬 수 있습니다. 또한, 시스템 간의 통신 오류로 인해 본질적인 인버터 문제는 아닐지라도, 인버터의 기능에 제약이 생기면서 엉뚱한 코드나 추가적인 문제가 발생할 가능성도 있습니다. 그렇기 때문에 단순히 C2228 코드만으로는 인버터 자체의 직접적인 고장이라고 단정하기보다는, 주변 시스템과의 연관성을 종합적으로 진단해야 합니다.

2. 고장 원인 분석 및 인버터 관련 문제의 일반적인 양상

​

C2228 코드 자체는 섀시 계통 오류를 지칭하지만, 이 코드가 하이브리드 인버터 문제의 간접적인 신호일 수 있는 경우와 일반적인 하이브리드 인버터 고장 원인을 살펴보겠습니다.

가. C2228 코드와 인버터 연관 가능성

​

1. 전압 센싱 단선 또는 접촉 불량

​

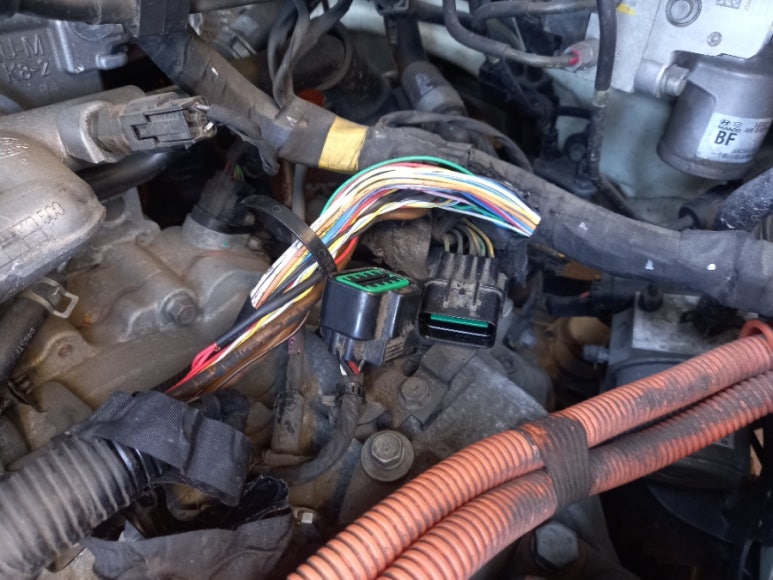

섀시 제어 모듈이 고전압 시스템의 특정 전압 센싱 라인과 연결되어 있는 경우, 이 부분의 단선이나 접촉 불량은 C2228 코드를 유발하면서 동시에 인버터의 불안정한 작동을 초래할 수 있습니다. 특히 하이브리드 시스템은 정확한 전압 감지가 매우 중요하므로, 센싱 라인 이상은 전체 시스템에 영향을 미칩니다.

​

2. 모듈 간 통신 오류

​

하이브리드 시스템의 여러 제어 모듈들은 CAN 통신망을 통해 서로 정보를 주고받습니다. 만약 섀시 관련 모듈이 인버터와 관련된 특정 정보를 제대로 주고받지 못하거나 통신 자체에 문제가 생기면, 인버터의 제어가 원활하지 않을 수 있으며, 이는 다양한 고장 코드를 발생시킬 수 있습니다.

3. 냉각수 누수 또는 부족

​

인버터는 작동 중 많은 열을 발생시키므로, 전용 냉각 시스템을 사용합니다. 만약 섀시 근처에서 냉각수 누수가 발생하거나, 냉각수 부족으로 인해 인버터의 냉각 효율이 저하되면, 인버터 과열로 인한 성능 저하나 고장이 발생할 수 있습니다. 겉으로는 섀시 관련 문제처럼 보일 수 있으나, 근본적으로는 인버터에 영향을 미칩니다.

나. K5 하이브리드 인버터의 일반적인 고장 원인

​

C2228 코드와 별개로, K5 하이브리드 차량에서 인버터 HPCU Hybrid Power Control Unit 고장이 발생하는 주요 원인은 다음과 같습니다.

​

1. 제어부 손상 오류

​

인버터는 고전압을 변환하고 모터를 제어하는 핵심 부품으로, 내부의 MCU Motor Control Unit 와 같은 제어부가 손상되면 제대로 작동하지 못합니다. 종종 구동 모터 성능 이상으로 진단되기도 하지만, 실제로는 제어부 손상이 원인인 경우가 많습니다.

​

2. 전력 반도체 소자 IGBT 손상

​

인버터 내부에 있는 IGBT Insulated Gate Bipolar Transistor 는 고전압 전류를 제어하는 핵심 부품입니다. 이 소자들이 과도한 열, 과전압, 과전류 등으로 손상되면 인버터가 기능을 잃고 고장을 일으킵니다.

​

3. 내부 캐패시터 불량

​

고전압 전기를 안정화시키는 역할을 하는 내부 캐패시터가 수명이 다하거나 불량인 경우, 인버터의 안정적인 작동을 방해하여 고장을 유발할 수 있습니다.

​

4. 냉각 시스템 불량

​

위에서 언급했듯이, 인버터는 자체 냉각 시스템이 매우 중요합니다. 냉각수 순환 불량, 냉각 팬 고장, 라디에이터 막힘 등으로 인해 인버터가 과열되면 내부 부품의 손상으로 이어집니다.

​

5. 하이브리드 배터리 문제

​

인버터는 고전압 배터리로부터 전력을 받아 모터로 전달하므로, 배터리 팩 자체에 문제가 있거나 BMS(Battery Management System) 고장으로 인해 배터리 전압이 불안정해지면 인버터에 무리를 주어 고장으로 이어질 수 있습니다.

3. 수리 방법 및 정비 과정

​

가. 정확한 진단 과정

​

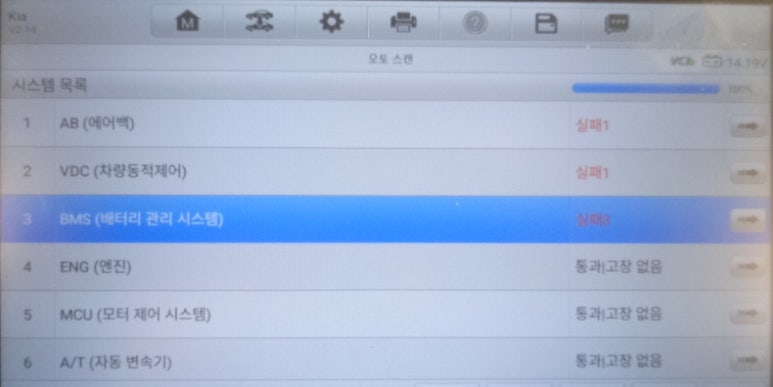

1. 전용 진단 스캐너 사용

​

C2228 코드뿐만 아니라 다른 모든 시스템의 폴트 코드를 상세히 확인하고, 실시간 데이터를 분석해야 합니다. 이를 통해 고장 코드가 단독으로 발생한 것인지, 아니면 다른 문제로 인해 연쇄적으로 발생한 것인지를 판단합니다.

​

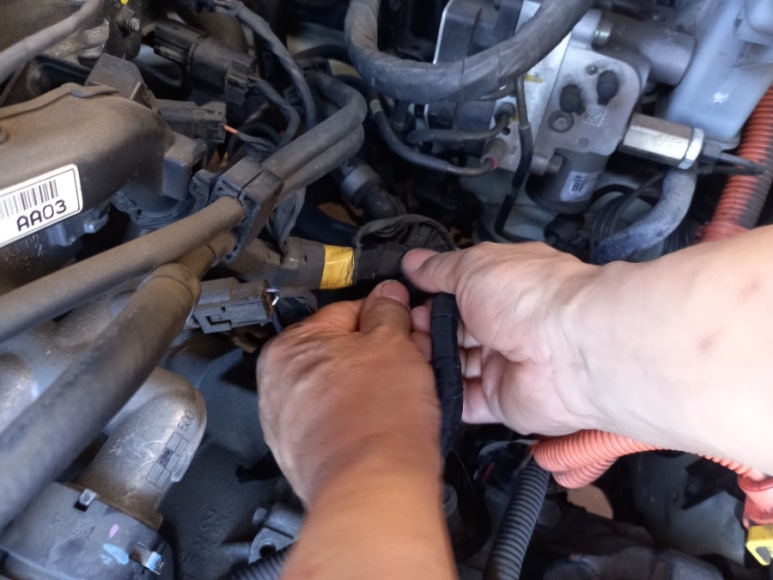

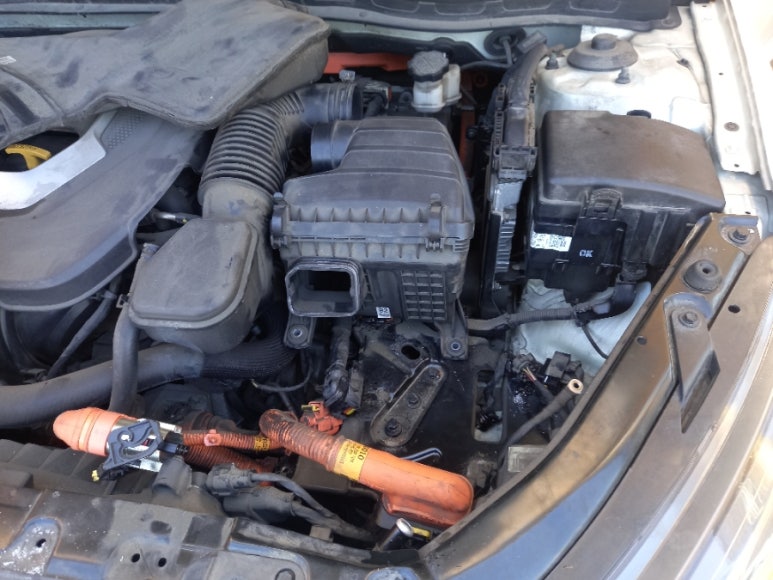

2. 육안 점검 및 물리적 확인

​

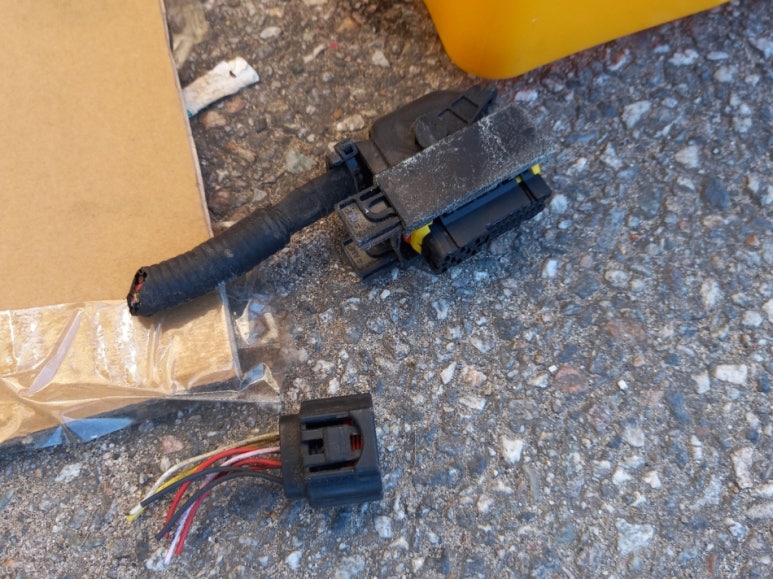

인버터 주변의 배선 상태, 커넥터 연결 상태, 냉각수량 및 누수 여부, 그리고 물리적인 손상 여부 등을 꼼꼼히 확인합니다.

​

3. 절연 저항 측정

​

고전압 시스템의 절연 상태가 불량하면 인버터나 다른 고전압 부품에 심각한 문제를 일으킬 수 있습니다. 절연 저항 측정을 통해 고전압 시스템의 누설 전류 여부를 확인합니다.

나. 수리 방법

​

1. 간단한 원인 제거

​

만약 C2228 코드가 단순한 센서 불량이나 배선 접촉 불량, 냉각수 부족 등으로 인한 것이라면 해당 부품 교체, 배선 수리, 냉각수 보충 등으로 해결할 수 있습니다.

​

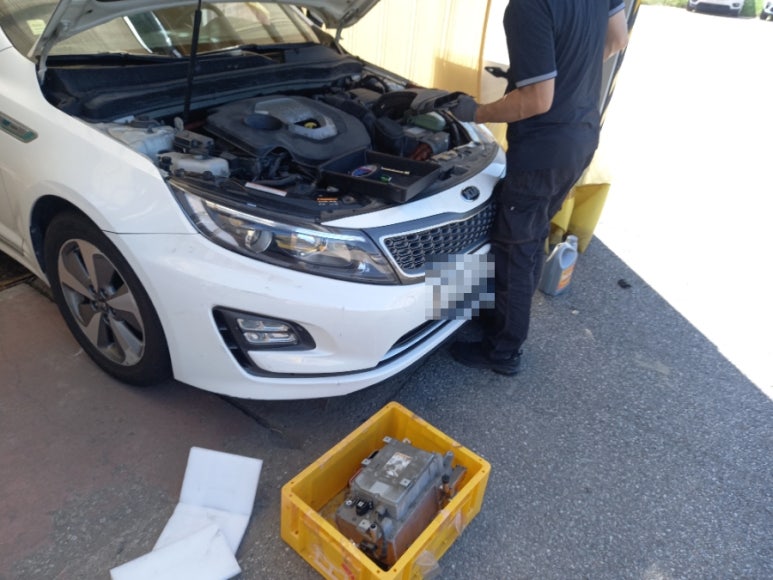

2. 인버터 HPCU 교체

​

인버터 내부의 제어부나 전력 소자가 손상된 경우, 부품 단위로 수리가 어려운 경우가 많으므로 인버터 유닛 전체를 교체하는 것이 일반적입니다. HPCU 교체 후에는 모터 및 HSG 위치 보정 작업인 레졸버 보정 작업을 반드시 시행해야 합니다. 이 작업을 하지 않으면 HEV 경고등이 계속 점등될 수 있습니다.

3. 인버터 부분 수리

​

일부 전문 수리점에서는 인버터 내부의 특정 부품 IGBT 모듈, 제어보드 등 수리 또는 교체하는 방식으로 정비를 진행하기도 합니다. 이는 전체 유닛 교체보다 비용을 절감할 수 있는 장점이 있지만, 전문적인 기술과 장비가 필수적이며 수리 후 재고장의 가능성도 고려해야 합니다.

​

4. 관련 부품 수리

​

만약 C2228 코드의 원인이 인버터가 아닌 다른 섀시 제어 모듈 ABS 모듈, VDC 모듈 의 문제이거나, 하이브리드 배터리 문제로 인해 인버터에 영향을 준 것이라면 해당 부품을 수리하거나 교체해야 합니다.

​
