아이오닉 하이브리드 차량에서 릴레이 박스, 특히 메인 릴레이와 관련된 문제는 하이브리드 시스템의 정상 작동에 매우 중요한 영향을 미칠 수 있습니다. 현대자동차는 아이오닉 하이브리드 및 아이오닉 플러그인 하이브리드 모델의 메인 릴레이와 관련하여 리콜을 실시한 바 있습니다. 이는 해당 부품에 잠재적인 문제가 있었음을 의미하며, 이에 따라 점검 및 교체가 필요할 수 있습니다.
진단기 DTC 코드 및 발생 원인
릴레이 박스, 특히 고전압 메인 릴레이의 이상은 다양한 진단 고장 코드를 유발할 수 있습니다. 릴레이가 고장 나면 고전압 배터리의 전력을 차량의 구동 시스템으로 제대로 전달하거나 차단하지 못하게 됩니다. 이로 인해 차량은 전기 시스템 오류를 감지하고 경고등을 점등하며, 특정 고장 코드를 표출하게 됩니다.
가장 흔하게 관련될 수 있는 폴트 코드 중 하나는 P0AA6 하이브리드 배터리 전압 시스템 절연 파괴 코드입니다. 이 코드는 고전압 시스템 내부에서 절연 저항이 기준치 이하로 떨어질 때 발생합니다. 메인 릴레이가 제대로 닫히지 않거나 내부 단락이 발생할 경우, 고전압 배터리와 차체 사이의 절연 상태에 문제가 발생하여 P0AA6 코드가 발생할 수 있습니다.
그러나 메인 릴레이의 작동 불량은 P0AA6 코드와 다른 다음과 같은 코드들을 표출할 수 있으며, 해당 차량처럼 에러코드 자체가 발생되지 않을 수 있습니다.
- P0A0C 하이브리드 배터리 팩 전압 감지 회로 낮음
- P0A0D 하이브리드 배터리 팩 전압 감지 회로 높음
- P0A1F 하이브리드 배터리 관리 시스템 고장
- P0AE1 하이브리드 배터리 전압 시스템 전원 릴레이 작동 불능
이 외에도 특정 제조사나 모델에 따라 다양한 고전압 시스템 관련 코드가 발생할 수 있으며, 이 코드들은 진단 장비를 통해 확인할 수 있습니다. 진단 장비를 이용하면 차량 고장 원인을 확인하고 수리하는 데 유용하게 활용될 수 있습니다.
메인 릴레이 고장의 주된 원인은 다음과 같습니다.
1. 접점 마모 및 열화 : 릴레이는 고전압 전류를 반복적으로 스위칭하면서 내부 접점이 아크 발생 등으로 인해 점차 마모되거나 열화됩니다. 시간이 지남에 따라 접촉 불량이나 완전한 고착 상태에 이를 수 있습니다.
2. 내부 코일 손상 : 릴레이 내부의 전자석을 작동시키는 코일이 과열, 과전압 등으로 인해 단선되거나 손상될 수 있습니다. 이 경우 릴레이가 더 이상 정상적으로 개폐되지 않습니다.
3.제조 결함 : 드물지만 초기 생산 과정에서의 결함으로 인해 릴레이가 설계 수명보다 일찍 고장 나기도 합니다. 현대차의 리콜 사례가 여기에 해당할 수 있습니다.
4. 외부 충격 또는 오염 : 릴레이 박스 내부로 수분이나 이물질이 유입되거나 외부 충격으로 인해 릴레이 부품이 손상될 수 있습니다.
5. 회로 기판 문제 : 릴레이가 장착된 회로 기판 자체에 냉납이나 기타 전기적 문제가 발생하여 릴레이 작동에 영향을 줄 수 있습니다.
릴레이 박스 수리 방법
릴레이 박스, 특히 고전압 시스템의 메인 릴레이는 매우 중요한 안전 부품이므로, 전문가의 진단과 수리가 필수적입니다. 자가 수리는 절대로 시도해서는 안 되며, 고전압 감전의 위험이 매우 높습니다.
수리 과정은 일반적으로 다음과 같이 진행됩니다.

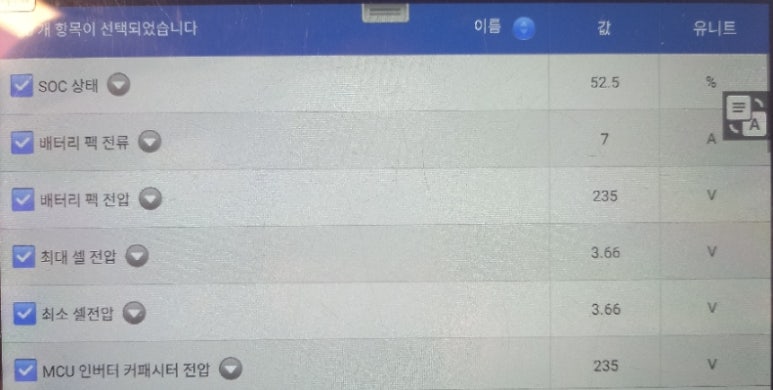

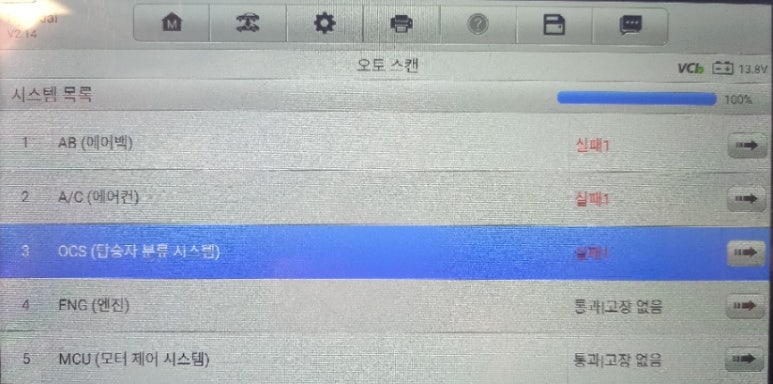

1. 정밀 진단 : 전문 정비소에서는 진단 장비를 차량에 연결하여 저장된 고장 코드를 확인합니다. 이때 단순히 코드를 읽는 것을 넘어, 관련 센서 데이터와 릴레이 작동 상태를 면밀히 분석하여 정확한 고장 원인을 파악합니다. 특히 고전압 시스템의 절연 저항값을 측정하여 P0AA6 코드와 같은 절연 불량 여부를 확인합니다.
2. 안전 조치 : 고전압 시스템 작업을 시작하기 전에 반드시 안전 절차를 준수해야 합니다. 이는 고전압 배터리를 강제로 방전시키거나, 메인 서비스 플러그를 분리하여 고전압 전원의 공급을 완전히 차단하는 것을 포함합니다. 이러한 절차는 작업자의 안전을 확보하는 데 매우 중요합니다.

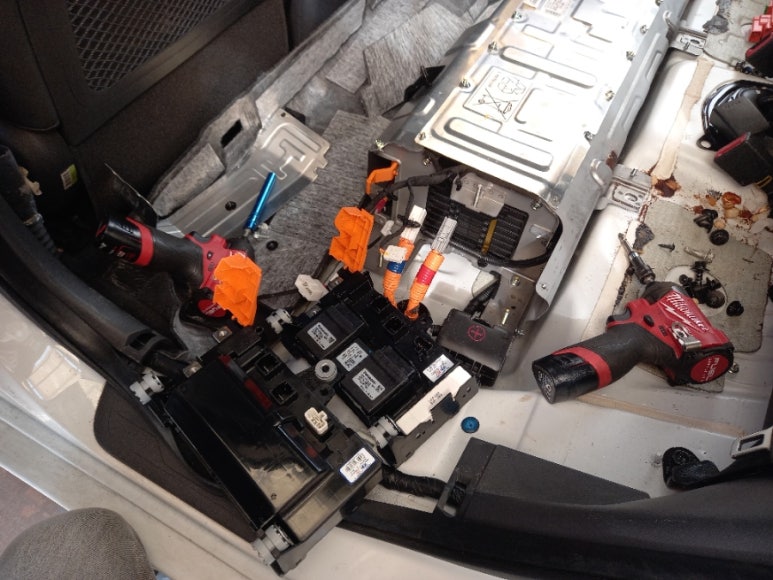

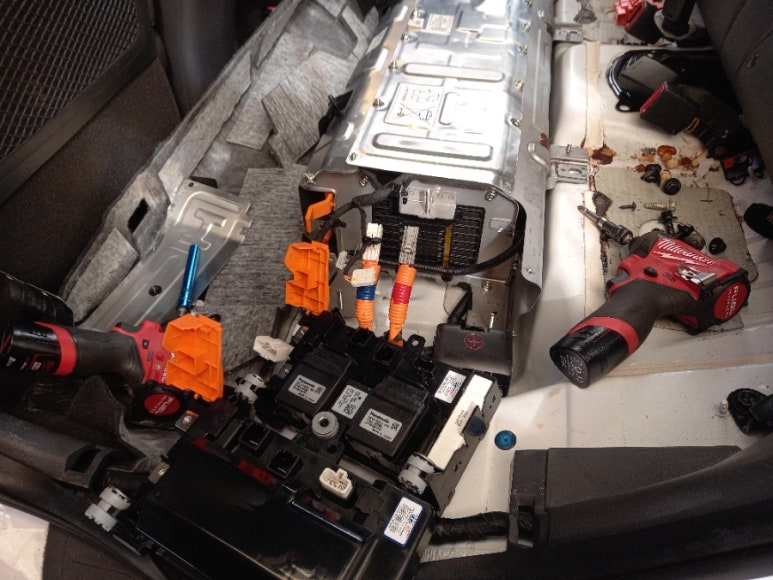

3. 릴레이 박스 탈거 : 고전압 배터리 팩 내부에 위치하거나 차량 하단에 장착된 릴레이 박스 또는 관련 어셈블리를 조심스럽게 탈거합니다. 아이오닉 하이브리드의 경우, 리콜 조치로 인해 특정 파워 릴레이 어셈블리까지 점검 및 교체가 이루어지기도 합니다.
4. 부품 교체 : 문제가 있는 메인 릴레이나 릴레이 어셈블리를 신품 부품으로 교체합니다. 이때 순정 부품 사용을 권장하며, 주변 배선이나 커넥터의 손상 여부도 함께 점검합니다. 간혹 특정 릴레이만 교체하는 것이 아니라, 릴레이가 포함된 전체 모듈이나 어셈블리 단위로 교체가 진행될 수도 있습니다.
5. 재조립 및 연결 : 신품 릴레이를 장착한 후, 탈거했던 부품들을 역순으로 정확하게 재조립합니다. 모든 배선과 커넥터가 올바르게 연결되었는지 확인하고, 안전 절차에 따라 고전압 전원을 다시 인가합니다.
6. 시스템 검증 및 코딩 : 부품 교체 후에는 진단 장비를 사용하여 교체된 릴레이의 작동 상태를 확인하고, 하이브리드 시스템이 정상적으로 기능하는지 여러 차례 테스트합니다. 필요에 따라 차량 제어 장치의 소프트웨어 업데이트나 초기화 작업을 수행하여 새 부품이 시스템에 제대로 통합되도록 합니다. 저장된 고장 코드를 모두 삭제하고, 주행 테스트를 통해 추가적인 문제 발생 여부를 면밀히 확인합니다.
모든 수리 과정이 완료된 후, 고전압 시스템의 안전 상태와 차량의 전반적인 작동 성능을 최종적으로 점검합니다.
