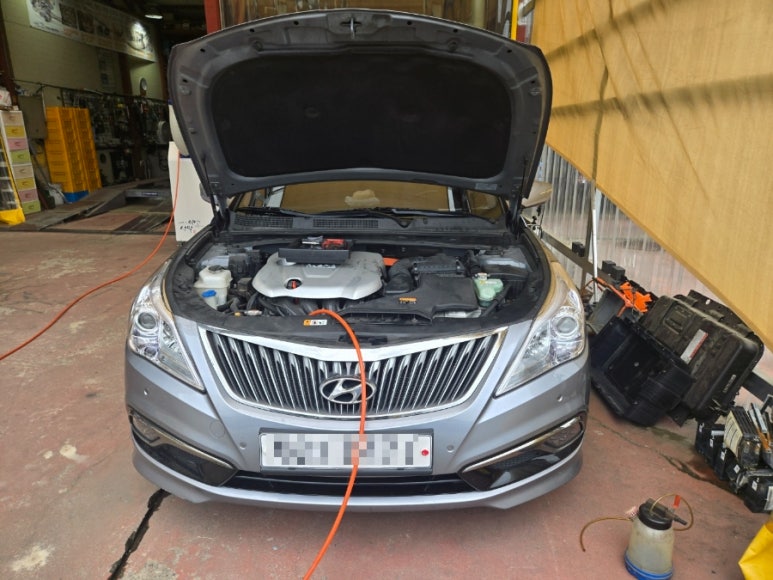

주행 중 시동꺼짐으로 입고된 현대 그랜저HG 하이브리드 차량 사례입니다. 시동이 꺼지면서 재시동도 안 되는 상황에서 당황했던 차주 분께서는 정식 서비스센터에 방문하였으나 상당히 큰 교체비용에도 놀랐지만 부품이 없어서 수리에 몇개월이 걸릴 수 있다는 이야기를 듣고 좌절한 후 인터넷 검색을 통해 방문하게 된 케이스입니다.

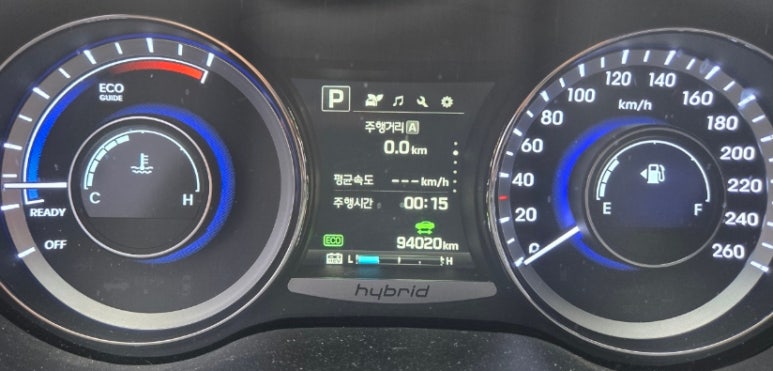

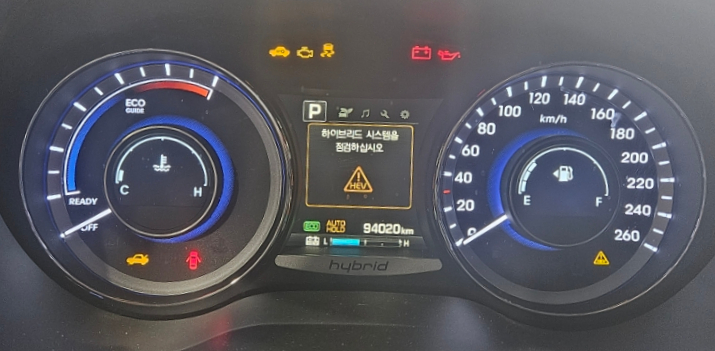

주행거리가 9만 4천킬로에 불과한 차량으로 시동이 걸리지 않는 상황에서 계기판에서 하이브리드 시스템을 점검하십시오 라는 경고문구가 계속해서 표출되는 상태에 놓였습니다. 경고문구를 제외하고도 모든 경고등이 표출되는 상황에 놓였습니다. 정식서비스센터에서 수리도 안되고 이러지도 저러지도 못하는 상황에 놓였다가 수리가 1시간만에 가능하다는 이야기를 듣고 바로 보험 견인 서비스를 통해 보낸 차량입니다.

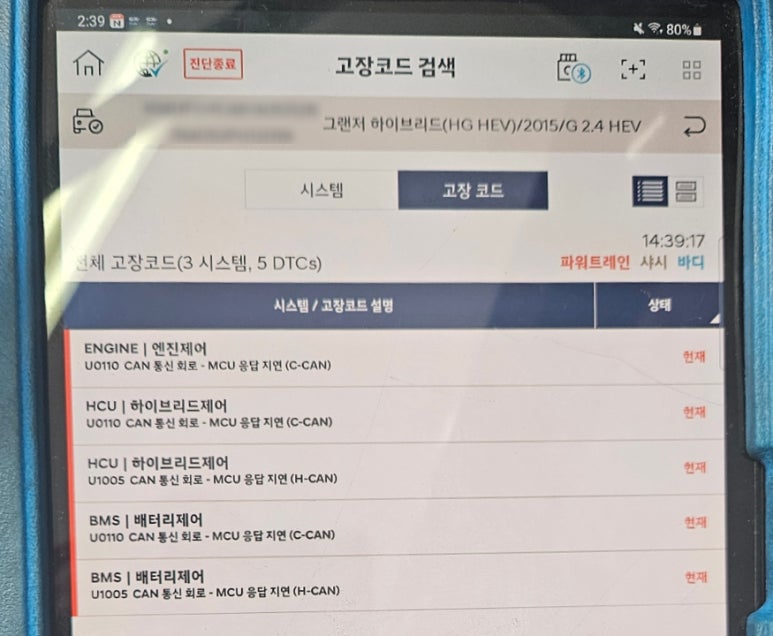

스캐너상 표출된 에러코드 중에서 해당 차량의 시동불능 원인을 제공한 에러코드는 다음과 같습니다.
U0110 CAN 통신회로 MCU 응답 지연 C CAN
U1005 CAN 통신회로 MCU 응답 지연 H CAN
어색한 U코드가 발생했으니 정식서비스센터인 현대 블루핸즈를 비롯한 현대사업소인 하이테크 센터에서는 진단 불능 및 수리 불가와 불명확한 견적까지 나온 것입니다. 원인 및 문제를 발생시킨 인버터의 부위 또는 다른 원인 부위는 경험과 노하우로 쉽게 알 수 있는 내용입니다.
U0110에러코드의 경우 인버터 관련 소자가 어떤 이유로 손상을 입게 되어 표출되는 에러코드로 해당 부품 소자를 수리 또는 교체되지 아니하고는 정상 작동이 불가능한 부분입니다. 해당 부분을 확진하고 수리 범위를 정하여 해결해야 차량은 정상 작동이 가능하게 됩니다.

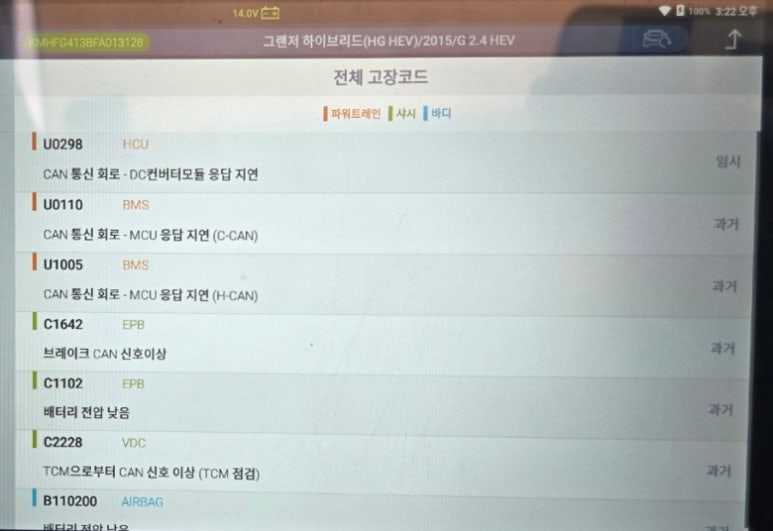

각 카테고리에서 표출되는 크리티컬 에러코드는 다음과 같습니다.
U0293 CAN 통신 회로 DC컨버터모듈 응답 지연 C CAN
U0110 CAN 통신회로 MCU 응답 지연 C CAN
U1005 CAN 통신회로 MCU 응답 지연 H CAN
U0293 CAN 통신 회로 HCU/VCU 응답 지연 (C-CAN) 에러코드가 문제인 경우입니다. 일시적인 표출일 가능성이 크며, 정밀진단 후 확진을 내려야할 문제입니다. 그러나 U0110 및 U1005 코드가 동시에 표출된 상황에서는 아주 간단하게 확진을 내릴 수 있습니다.

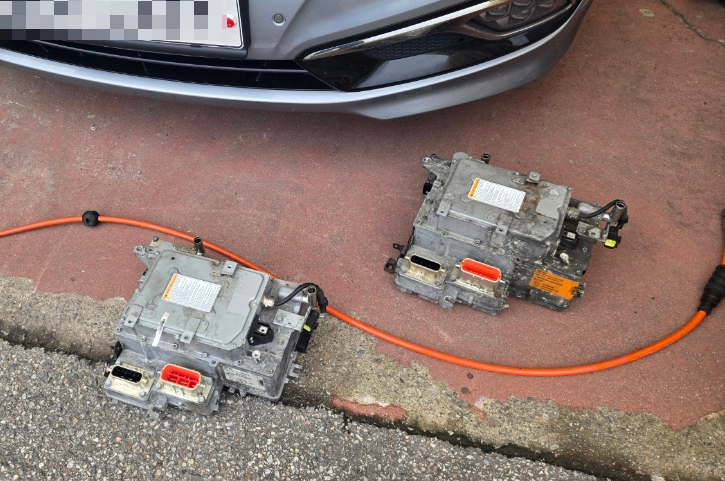

교체 작업을 하고 있는 인버터 HPCU 부품입니다. 해당 부품의 경우 전국 서비스센터에 일정 수량 차량이 고장이 나서 입고될 경우 부품을 제작하여 교체 수리를 하는 부품이라서 센터에서는 수개월까지 수리기간이 걸릴 수 있다고 차주에게 안내하게 됩니다. 하지만 저희 업체에서는 대부분 품번을 보유하고 있어서 바로 수리가 가능합니다.
하이브리드 차량의 경우 부분적인 파츠를 확인할 경우 오진 확률이 아주 큽니다. 하이브리드 시스템 전반적인 흐름을 이해하는 것이 선행되어야 합니다. 보다 정확하게 언급하자면 하이브리드 시스템 작동 흐름을 전체적으로 이해하는 것이 중요합니다. 작동 상황별 시스템 작동 흐름을 살피면서 문제의 원인이 어디인지 확인하는 과정이 가장 기본입니다. 내연기관도 같은 진단 관점들이 있지만 시스템 자체를 이해하는 것이 밑바탕이 되어야 정확한 진단이 가능합니다.

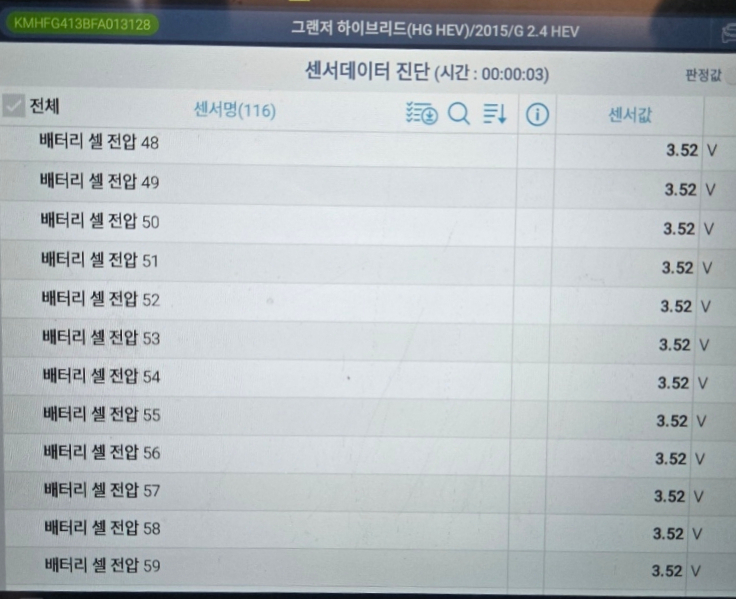

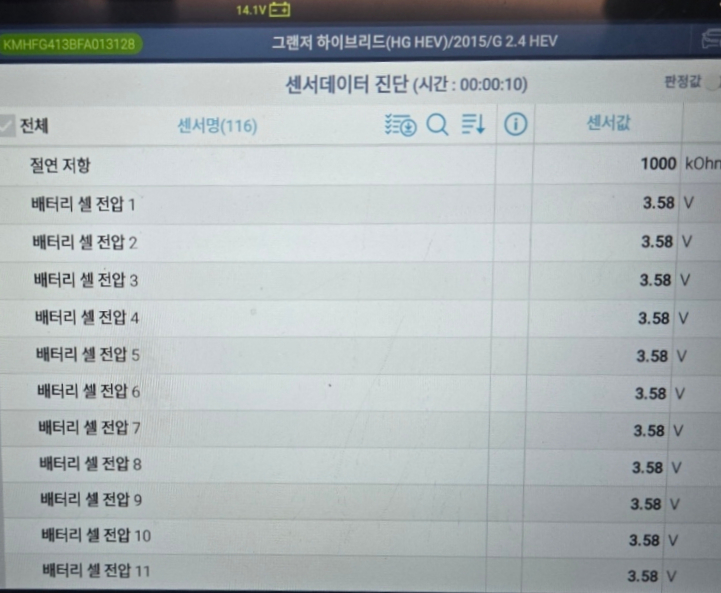

인버터를 교체한 후 하이브리드 고전압배터리 셀 전압 전체에 대한 데이터를 확인하는 것으로 시작으로 인버터 작동 상황과 함께 하이브리드 시스템 전체 작동이 제대로 되는지 확인하는 과정이 중요합니다. 모든 하이브리드 차량 점검에서 중요한 부분은 전체적인 작동 흐름을 파악하는 것이 기본입니다. 인버터가 고장났다고 해서 인버터 교체만으로 수리가 끝났다고 한다면 하이브리드 시스템이 연계된 시스템이라 기존 인버터 고장으로 영향을 미친 부분을 놓칠 수 있기 때문입니다.
인버터 자체 문제만으로 인버터가 고장나기도 하지만 인버터 고장으로 현재로서는 인버터 교체로 작동이 될 수 있지만 만약 인버터 고장이 다른 하이브리드 시스템을 구성하는 부품들에 영향을 미쳤다면 해당 하는 문제를 찾아야 합니다. 모든 부품을 분해를 해서 보는 것은 아니라 100%는 아니지만 이렇게 점검 진단을 해야 대부분 1번에 수리 정비를 마치고, 차주 분들의 안전한 주행에 도움이 될 수 있기 때문입니다.
해당 차량의 정밀진단 결과는 HPCU 인버터 문제로 확진되어 수리 범위과 견적에 대해 차주 분에게 고지 및 설명을 해드린 후 수리 결정을 받은 후에 수리를 진행하였습니다. 하이브리드 전기차에 대한 정확한 진단은 하이브리드 전기차 시스템에 대한 전반적인 이해가 기반이 되어야 합니다.
