레니게이드 제네레이터 교체 정비

우선 지프 레니게이드 제네레이터(발전기)의 역할 및 중요성에 대해 언급하도록 하겠습니다.

​

먼저, 제네레이터의 역할부터 이해하는 것이 중요합니다. 차량의 제네레이터는 엔진의 구동력을 이용하여 전기를 생산하는 장치로, 자동차의 '심장'인 엔진이 움직이면 벨트를 통해 제네레이터가 회전하며 교류(AC) 전기를 생산합니다. 이 교류 전기는 다이오드 정류기를 통해 직류(DC) 전기로 변환된 후 차량의 배터리를 충전하고, 동시에 헤드램프, 오디오, 에어컨, 내비게이션, 각종 센서 등 차량 내 모든 전장 부품에 전력을 공급하는 핵심적인 역할을 합니다. 만약 제네레이터에 문제가 발생하면 배터리 방전은 물론, 주행 중 시동 꺼짐이나 전장 기능 마비 등 심각한 문제를 초래할 수 있습니다. 특히 지프 레니게이드와 같은 현대 차량은 전자기기가 많아 제네레이터의 정상적인 작동이 더욱 중요합니다.

지프 레니게이드 제네레이터(발전기) 고장 원인

​

지프 레니게이드 차량에서 제네레이터가 고장나는 주된 원인은 다음과 같습니다.

​

1. 내부 부품의 마모 및 노후화

​

제네레이터는 회전하는 부품이 많아 시간이 지남에 따라 내부 부품들이 자연스럽게 마모됩니다.

​

브러시(Brush) 마모

브러시는 슬립링에 접촉하여 전류를 전달하는 역할을 하는데, 마모되면 접촉 불량으로 전력 생산 효율이 떨어지거나 아예 전기가 생산되지 않을 수 있습니다.

​

베어링(Bearing) 손상

제네레이터의 회전을 돕는 베어링이 손상되면 회전 시 소음이 발생하거나 저항이 커져 고장을 유발할 수 있습니다.

​

슬립링(Slip Ring) 오염 또는 손상

슬립링 표면에 이물질이 끼거나 손상되면 브러시와의 접촉이 불량해져 전기가 제대로 전달되지 않습니다.

​

2. 전압 조절기(Regulator) 불량

​

전압 조절기는 제네레이터가 생산하는 전압을 일정하게 유지하여 과충전이나 불충전을 방지하는 역할을 합니다.

​

과충전

​

조절기가 고장 나면 과도한 전압이 배터리로 들어가 배터리가 손상되거나 폭발할 위험이 있습니다.

​

불충전

​

반대로 전압이 너무 낮게 공급되면 배터리가 제대로 충전되지 않아 방전되거나 전장 부품 작동에 문제가 생깁니다.

3. 다이오드 정류기(Diode Rectifier) 고장

​

제네레이터가 생성하는 교류 전기를 직류로 변환하는 다이오드에 문제가 생기면 전력 생산 자체가 불안정해집니다.

​

다이오드 하나라도 고장 나면 제네레이터의 전력 생산 효율이 급격히 떨어지며, 심하면 아예 전기가 생산되지 않을 수도 있습니다.

​

4. 벨트(Drive Belt) 문제

​

제네레이터는 엔진의 크랭크샤프트에 연결된 구동 벨트를 통해 회전합니다.

​

벨트 이완 또는 파손

​

벨트가 헐거워지거나 끊어지면 제네레이터가 회전하지 못해 전기를 생산할 수 없게 됩니다. 벨트에서 이음이 발생하거나 이상 마모가 보이기도 합니다.

​

5. 배선 및 연결 부위 문제

​

제네레이터와 배터리, 그리고 차량의 전기 시스템을 연결하는 배선이나 터미널에 문제가 있을 수 있습니다.

​

단선, 합선, 접촉 불량

​

배선이 끊어지거나 다른 전선과 접촉되거나, 연결 부위가 헐거워지면 전기가 제대로 흐르지 않아 제네레이터가 제 기능을 하지 못할 수 있습니다.

​

6. 외부 환경 요인

습기, 먼지, 염분, 엔진 오일 등의 이물질이 제네레이터 내부에 침투하여 부식을 일으키거나 부품 손상을 가속화할 수 있습니다.

관련 DTC 코드 내용 및 진단 방법

​

제네레이터 고장과 직접적으로 관련된 고장 진단 코드(DTC)는 주로 차량의 충전 시스템 전압과 관련된 코드들이 발생합니다. 차량의 진단기를 연결하여 고장 코드를 분석함으로써 문제의 원인을 파악할 수 있습니다.

​

주요 고장 코드는 다음과 같습니다.

​

- P0560 (System Voltage) 시스템 전압 관련 문제 발생. 전압이 비정상적임을 나타냅니다.

​

- P0562 (System Voltage Low) 시스템 전압이 너무 낮음을 의미합니다. 제네레이터의 전력 생산 부족이나 배터리 방전과 관련될 수 있습니다.

​

- P0563 (System Voltage High) 시스템 전압이 너무 높음을 의미합니다. 주로 전압 조절기의 고장으로 과충전이 발생할 때 나타날 수 있습니다.

​

- P0620 (Generator Control Circuit) 제네레이터 제어 회로에 문제가 있음을 나타냅니다.

​

- P0622 (Generator Field F Control Circuit) 제네레이터 필드 코일 제어 회로에 이상이 있음을 의미합니다.

​

- P0625 (Generator Field Terminal Circuit Low) 제네레이터 필드 터미널 회로의 전압이 낮음을 나타냅니다.

​

- P0626 (Generator Field Terminal Circuit High) 제네레이터 필드 터미널 회로의 전압이 높음을 나타냅니다.

​

물론, 위 코드 외에도 다양한 충전 시스템 관련 코드가 발생할 수 있습니다. 중요한 것은 진단기를 통해 이러한 코드들을 확인하고, 동시에 실시간 데이터(Actual Value) 분석을 병행하여 전압, 전류 등 실제 값이 어떻게 변동하는지 파악하는 것입니다.

​

P24D1 (미립자 물질 센서 재생 미완료), P0691 (엔진 경고등 및 가속 불가), P0480, P0481 (라디에이터 팬) 코드들은 지프 레니게이드에서 발생할 수 있는 일반적인 고장 코드이며, 제네레이터 고장과 직접적인 관련은 없지만 차량의 전기 시스템이나 엔진 관리 시스템 전반의 문제 가능성을 시사합니다. 제네레이터 고장 진단 시에는 충전 시스템과 관련된 특정 코드에 집중하는 것이 중요합니다.

지프 레니게이드 제네레이터 고장 수리 방법

​

제네레이터 고장의 수리 방법은 고장 원인에 따라 달라집니다. 정확한 진단이 선행되어야 불필요한 교체나 수리를 피할 수 있습니다.

​

1. 정확한 진단

​

육안 검사

​

우선적으로 제네레이터 구동 벨트의 장력과 상태, 배선 연결 부위의 부식이나 손상 여부를 확인합니다.

​

전압 측정 시동을 걸고 차량의 배터리 단자에서 전압을 측정하여 제네레이터의 충전 전압이 정상 범위(보통 13.5V ~ 14.7V)에 들어오는지 확인합니다.

​

진단기 사용

​

전문 진단기를 연결하여 고장 코드를 읽고, 제네레이터 관련 실시간 데이터를 분석하여 전압, 전류, 부하 상태 등을 면밀히 검토합니다.

2. 부품 교체 및 수리

​

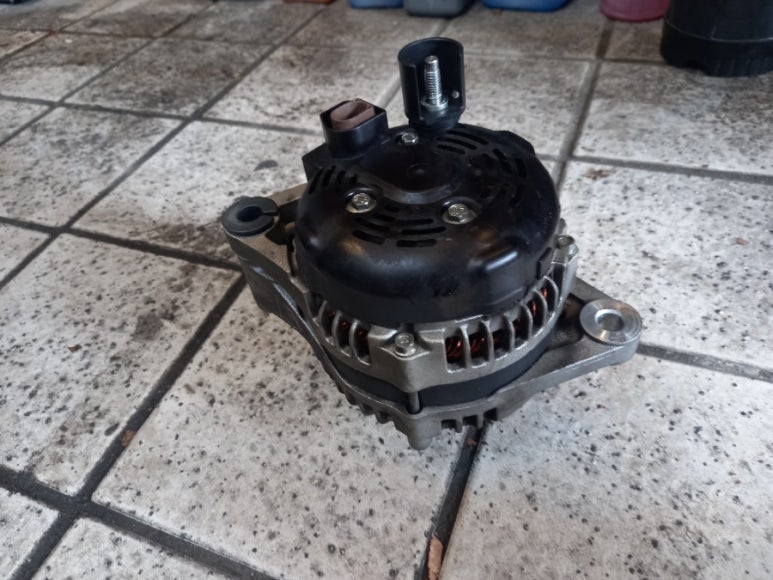

제네레이터 교체

​

내부 부품의 마모가 심하거나 전압 조절기, 다이오드 정류기 등 핵심 부품이 고장난 경우, 보통 제네레이터 어셈블리 전체를 교체하는 것이 일반적입니다. 부분 수리도 가능하지만, 재고 확보 및 작업의 난이도, 그리고 전체 수명 등을 고려할 때 전체 교체를 권장하는 경우가 많습니다.

​

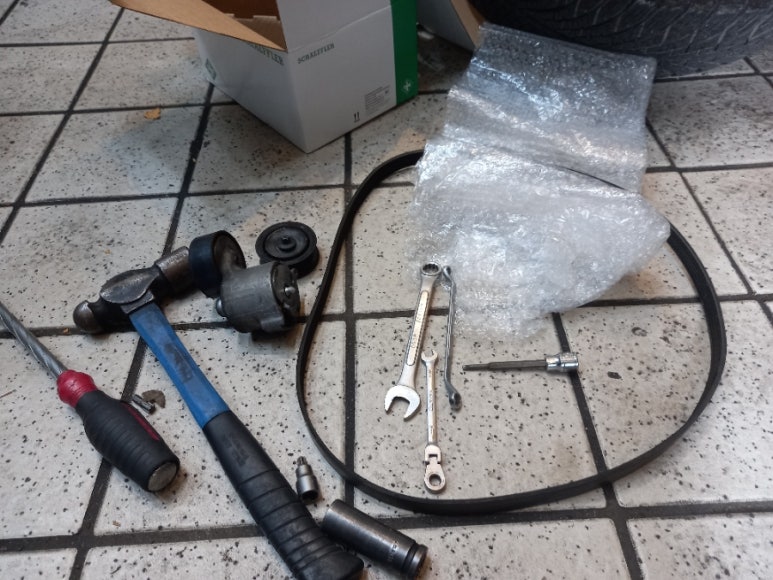

구동 벨트 교체

​

벨트가 손상되거나 장력이 불량하다면 새 벨트로 교체하고 적절한 장력을 유지하도록 조절합니다.

​

배선 수리

​

단선되거나 합선된 배선은 수리하거나 교체하며, 접촉 불량인 단자는 청소하고 단단히 연결합니다.

​

3. 수리 후 점검

​

수리가 완료된 후에는 다시 진단기를 사용하여 고장 코드를 소거하고, 재진단을 통해 동일한 고장 코드가 발생하는지 확인해야 합니다. 엔진 경고등이 사라졌는지 계기판을 통해 확인하는 것도 중요합니다.

​

차량의 시동을 걸어 공회전 상태와 부하가 걸린 상태(예: 에어컨, 전조등 켜기)에서 전압이 정상적으로 유지되는지 최종적으로 확인합니다.

제네레이터 관련 고장은 차량의 주행 안전과 직결되는 중요한 부분이므로, 이상 증상이 나타나면 전문 정비소에 방문하여 전문적인 진단과 수리를 받으시는 것을 권장해 드립니다.

​
