메르세데스 벤츠 플래그쉽 W221 S500L 에어서스펜션 및 어퍼암 교체작업

이번 포스팅은 에어서스펜션 교체에 대한 내용으로 메르세데스 벤츠 플래그쉽 중 가장 S클래스다운 S클래스로 평가받는 W221 S클래스 전 트림 즉, S350, S500, S600 등 기본 사양으로 적용된 하체 시스템입니다.

​

어댑티브 댐핑 시스템 Adaptive Damping System은 ADS로 불리우며, 주행 상황에 따라 댐핑 강도 조절하는 서스펜션 구조로 전륜과 후륜 모두 멀티링크 서스펜션을 적용하였습니다. 한 서스펜션당 최대 내구 하중은 1.5톤 입니다.

에어 스프링은 차량에 4개 휠 마다 각각에 장착됩니다.

에어 컴프레서가 에어 스프링에 공기를 공급하여 댐핑을 유지합니다.

에어 탱크 압축 공기를 저장하여 필요시 각 에어 서스펜션에 공기를 공급합니다.

전자 제어 방식으로 컨트롤되며, 서스펜션 높이와 댐핑을 상황에 따라 조절합니다.

센서 차고 센서 및 가속도 센서 등으로 차량 상태 모니터링하여 컨트롤합니다.

차고 조절 범위는 모델에 따라 3센티미터에서 5센티미터 범위 내에 컨트롤하는 것이 특징입니다.

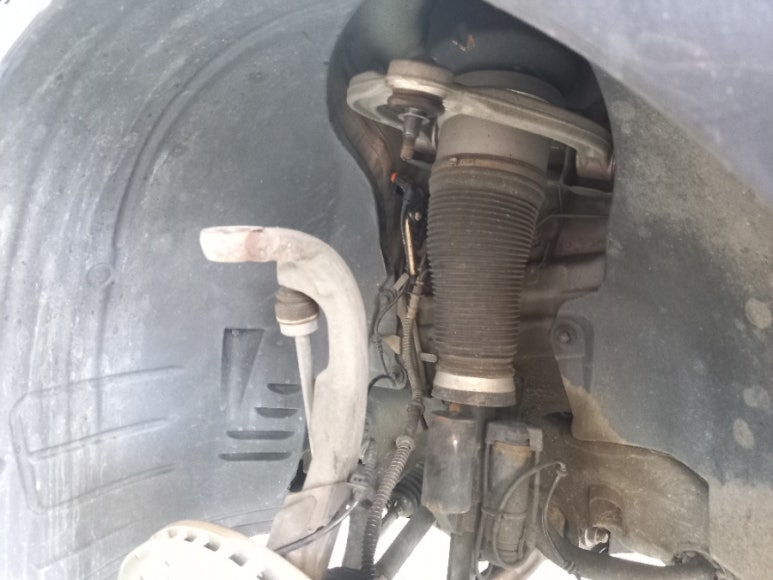

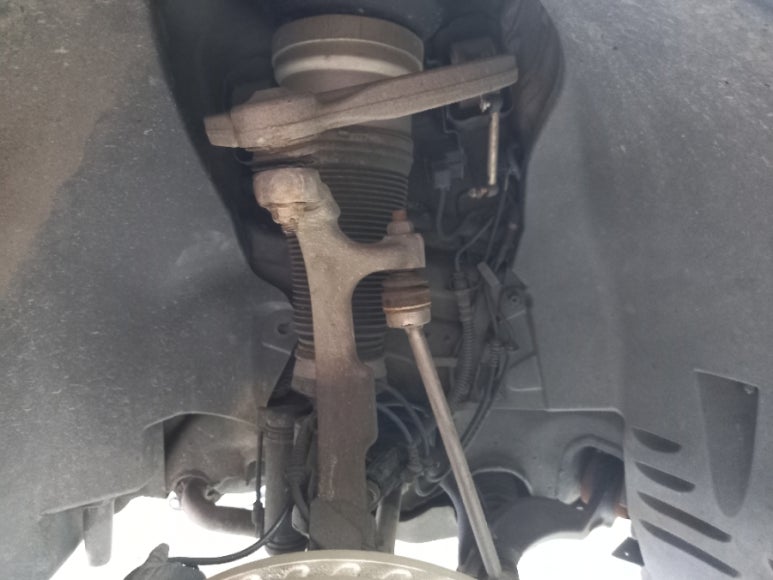

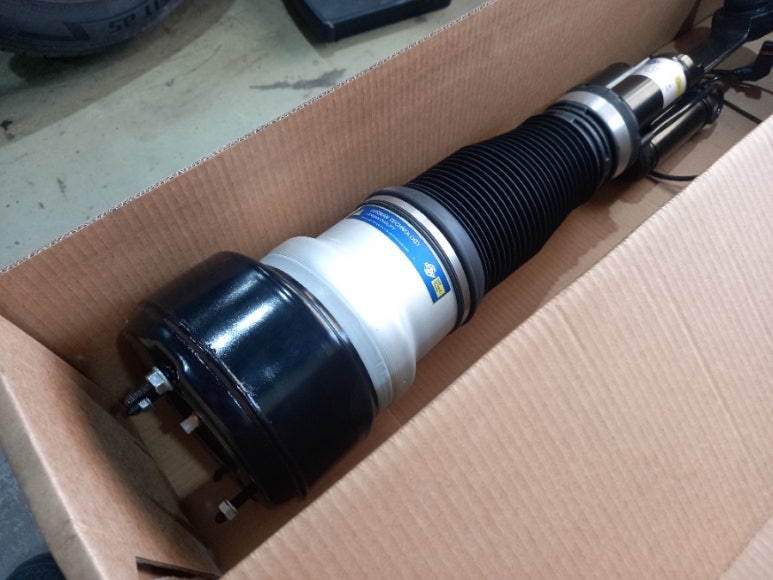

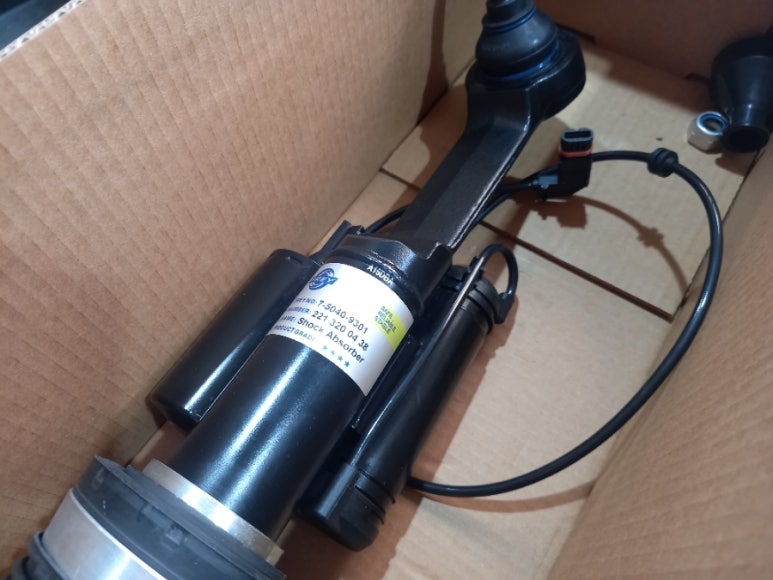

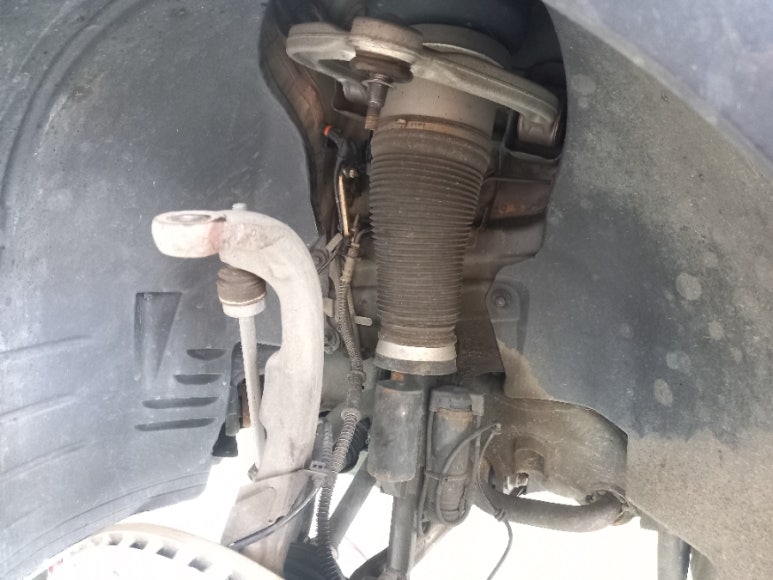

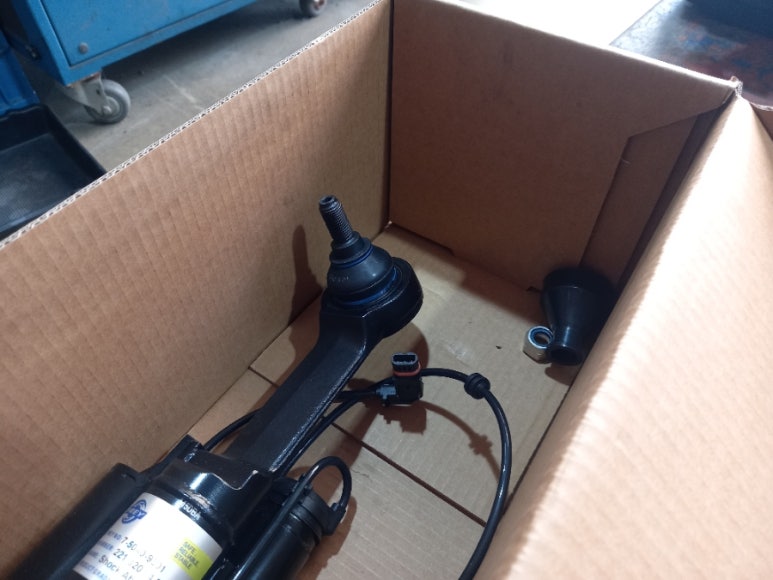

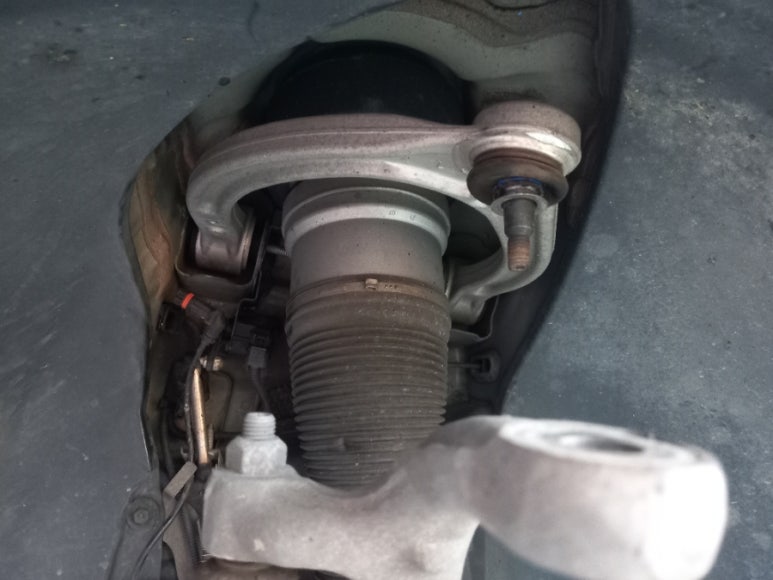

손상된 에어서스펜션을 교체할 신품 Frey 에어서스펜션입니다. Frey 에어서스펜션이 반드시 좋다는 포스팅이 아닙니다. 해당 차량에 많은 작업을 했던 제품이며, 그동안 쌓인 데이터로 가성비와 내구성이 입증된 제품이라는 점을 알리기 위한 포스팅입니다. 주변 하체 부품 탈거를 최소화하고, Frey 에어서스펜션 교체 작업을 진행 중에 있는 작업사진입니다.



독일 유럽 기반의 Frey 및 Bilstein 제품을 자주 사용하고 있으며, 미국시장을 기반으로한 Arnott 브랜드 제품도 있습니다. 지금까지 모든 제품을 사용하고, 사용 차량을 관리하면서 쌓은 데이터를 기반으로 모델에 따라 가장 최적화되고 내구성 좋은 애프터마켓 제품을 사용하고 있습니다.

​

특히 Frey는 독일에 본사를 둔 자동차 애프터마켓 부품 제조 및 유통 회사로, 메르세데스-벤츠 차량용 부품을 전문적으로 공급합니다. 그리고 벤츠 W221 S클래스와 독일 3사 에어서스펜션 관련 부품도 모두 생산하고 있는 신뢰도 높은 업체입니다.

에어서스펜션의 특징은 승차감과 차고 조절 기능이 가능하여 주행질감과 주행 안정성을 모두 잡는 하체 댐핑 방식입니다. 에어 스프링이 기존 코일 스프링 대비 부드럽고 안락한 승차감을 제공하며, 고급 세단에 적합한 승차감을 최적화할 수 있으며, 주행 속도, 도로 상태, 하중에 따라 차체 높이를 자동 조절하여 에어로다이나믹을 향상하고, 무게 중심을 낮춰 주행 안정성을 최적화시켜줍니다.

​

또한 어댑티브 댐핑 시스템 ADS 을 통해 도로 조건과 주행 스타일에 따라 댐핑 강도를 실시간 조절하는 최고의 기능까지 가능합니다. 차고 조절 기능으로 주행안정성을 강화하며, 수동으로 차고를 올리거나 내릴 수 있는 기능이 가능하여 험로에서 차량을 보호할 수 있습니다.

​

내구성은 다소 약한 편으로 엔진룸 근처 에어 튜브의 경화 및 공기 누설 문제 발생 및 알루미늄 에어 탱크의 균열도 희박하지만 발생하기도 합니다. 에어 튜브 경화, 컴프레서 과부하, 가속도 센서 오류 등으로 인해 차체가 주저앉거나 승차감이 딱딱해지는 문제 발생 가능하며, 가속도센터 등이 문제가 생겨 서스펜션이 딱딱해지는 문제가 발생할 수 있습니다.

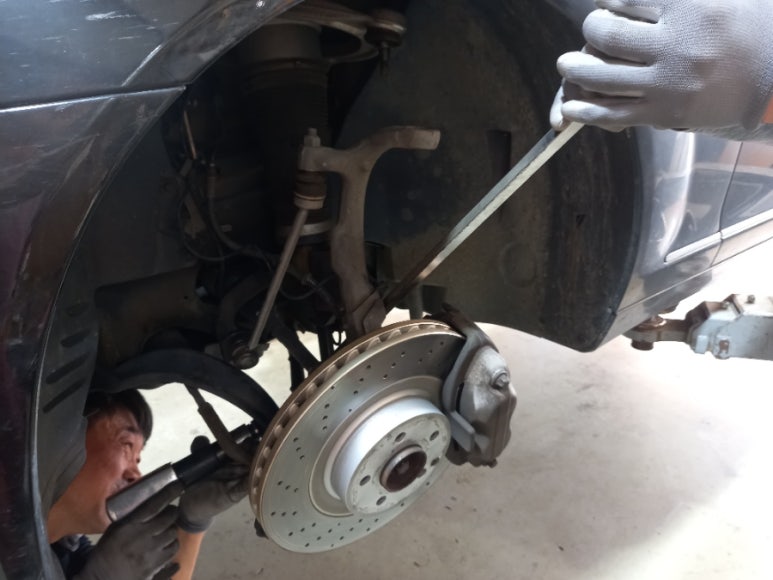

브레이크 디스크 역시 가장 좋아하는 브랜드로 새롭게 장착한 후 일정 기간 길들이기가 끝난 모습을 확인 할 수 있습니다. 해당 차량의 경우 출력도 좋고, 차량 중량도 무거운 수준이라 제동거리에 민감할 수 있는데, 순정품과 다르지 않는 제동력을 보여주는 제품이며, 브레이크 패드와 궁합을 잘맞춰 제동시 소음도 없는 좋은 제품입니다.

에어서스펜션 유지보수 팁은 다음과 같습니다.

​

차체가 주저앉거나 컴프레서 소음이 심할 경우, 즉시 점검 권장합니다.

외부 주차 시 습기와 온도 변화로 인해 에어 스프링의 수명이 단축될 수 있으며, 지하 주차 환경에서 더 오래 사용 가능합니다.

정기적인 에어 튜브 및 컴프레서 점검으로 고가의 수리 비용 절감 가능합니다.

Frey 제품 또는 Bilstein 제품 애프터마켓 부품 사용 시 30~50% 비용 절감 가능합니다. Frey 제품과 Bilstein 제품이 모두 좋은 제품입니다. 자사 통계상 W221 모델에 가장 적합하고, 좋은 제품은 Frey 제품이었습니다.

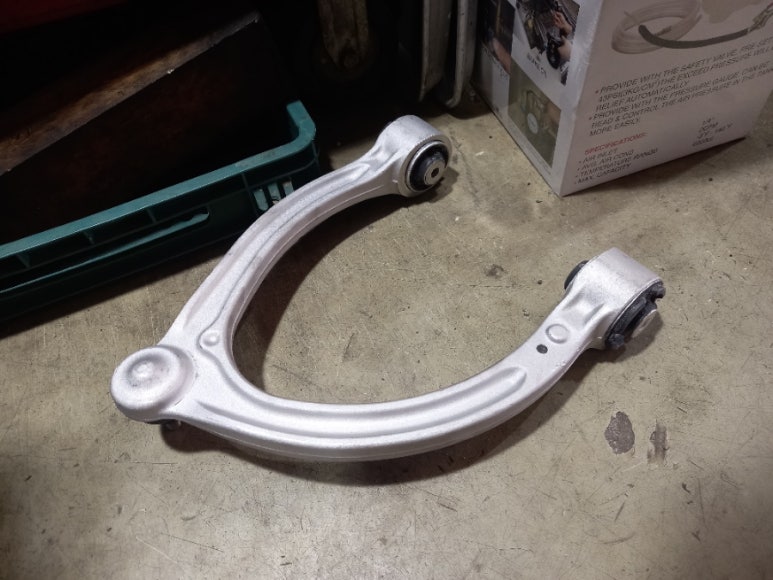

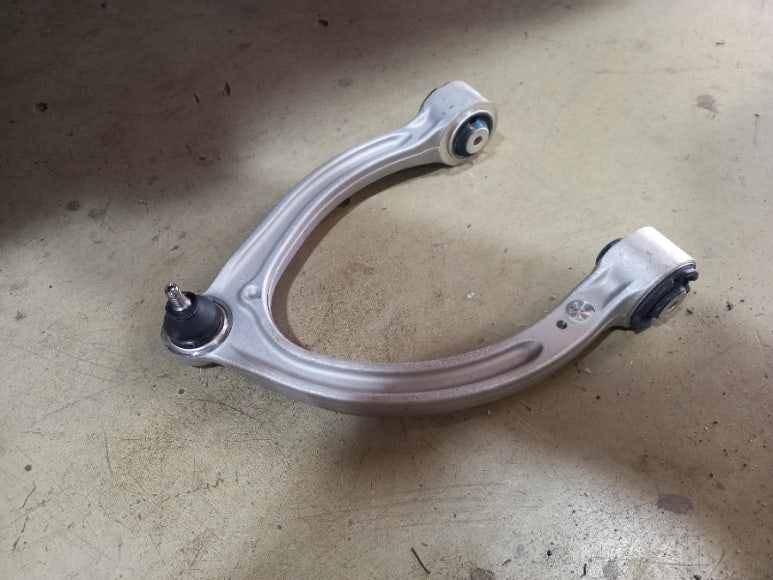

좌우측 교체할 어퍼암 신품입니다. 해당 제품 역시 애프터마켓 제품이며, 지금까지 사용했던 모든 부품 중에서 가장 합리적이고, 내구성이 좋은 애프터마켓 브랜드 제품을 사용하고 있습니다. 순정품을 사용할 때보다 절반 이하 수준으로 정비비용이 줄어들기 때문에 애프터마켓 제품을 사용할 수 밖에 없습니다. 그리고, 그동안 사용해오면서 문제가 없었던 제품들을 선정하여 사용하고 있습니다.

보통 벤츠 S클래스 W221 에어서스펜션을 교체할 경우 주변 하체 부품들을 전부 탈거해야하는 정비용이성이 낮은 모델에 해당되지만 교체 경험은 많아 작업시간을 대폭 줄일 수 있는 노하우가 있습니다. 해당 차량의 에어서스펜션의 교체 시간은 정확하게 탈거하여 작업할 경우 보통 3시간 정도 소요되지만 작업 경험에 따른 숙련도가 높아 작업시간을 대폭 줄일 수 있어 그만큼 공임도 줄어들게 됩니다.
