기아 K5 하이브리드 센터 배터리팩 전체 교체 진단 뒤짚기 진단

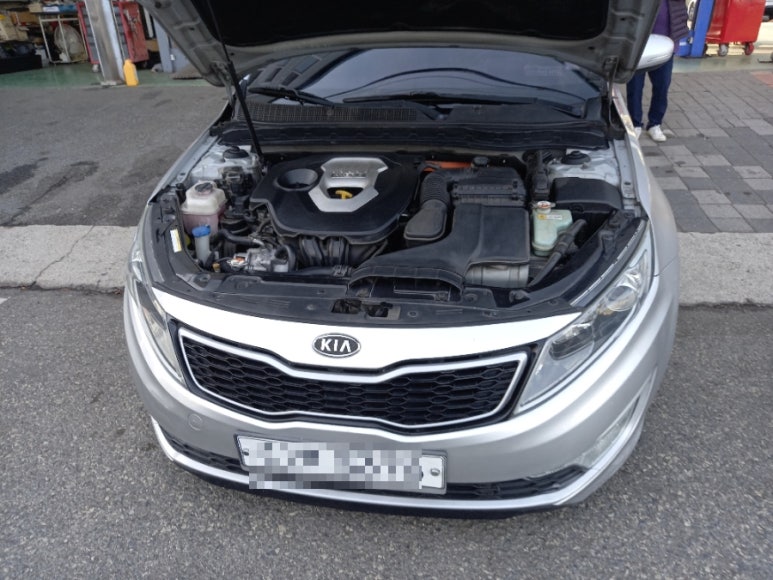

정식 서비스센터에서 하이브리드 고전압배터리 전체 교체 진단을 받은 차량이 입고되었습니다. 센터에서 하이브리드 고전압배터리 전체 교체 비용으로 720만원이 나왔다고 합니다. 해당 차량의 정확한 증상은 간혈적으로 발생하는 절연저항 이상 증상으로 쉽게 표현하면 차량 내부에 누전 문제가 발생했다는 것이며, 해당 누전 증상을 해결한 K5 하이브리드 수리 사례입니다.

기본적으로 스캐너상 에러코드를 제외하더라도 인버터를 비롯한 하이브리드 시스템 전체를 절연파괴 검사를 실측으로 점검해야 합니다. 이 과정이 빠진다면 올바른 진단이 아닙니다. 센터에서 청구한 진단비용을 보면 절연파괴 검사는 누락된 것을 알 수 있었습니다. 해당 정비사 분께서 잘못은 아닙니다. 하이브리드 전기차를 많이 판매해 놓고 하이브리드 전기차 진단 및 수리인력을 양산하지 않았던 것이 잘못입니다.

스캐너상 DTC코드와 스캐너상 데이터 수치들이 제대로 나온다해서 하이브리드 시스템에 문제가 없는 것이 아닙니다. 해당 내용을 명확하게 분석할 수 있어야 합니다. 병원에서 MRI 촬영 필름이 있다고 해서 모든 의사들이 MRI데이터를 전부 판독할 수 있는 것이 아닙니다. 위 데이터를 보고 정확한 진단을 위해서는 해당 증상에 대한 다양한 경험과 진단 노하우가 있어야 합니다.

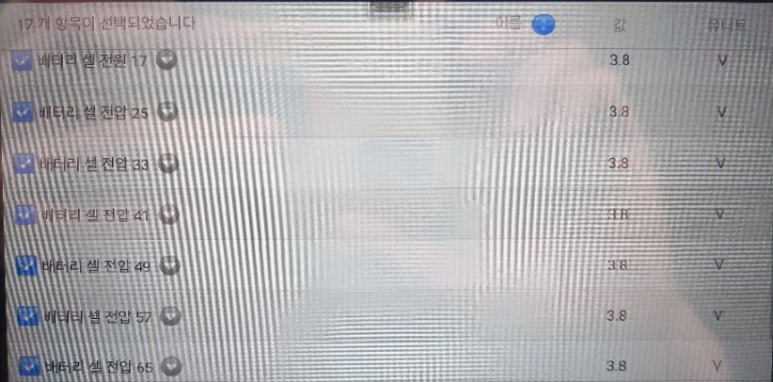

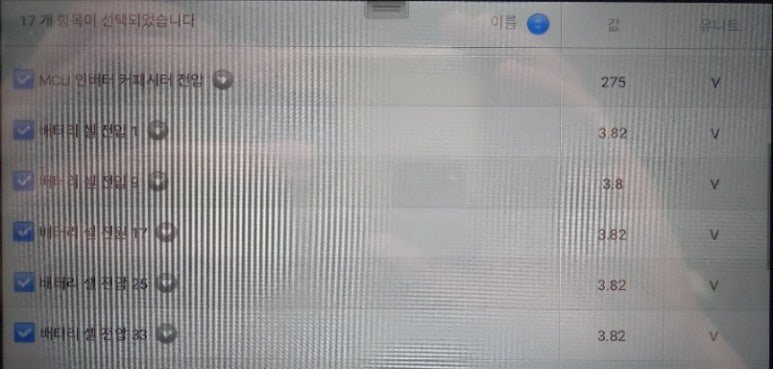

위 데이터만 놓고 보면 사실은 누전이 발생했는지 알 수 없습니다. 왜냐하면 누전 사실을 알 수 있는 수치 데이터가 없기 때문입니다. 해당 데이터는 타 업체에서 진단을 했던 데이터이며, 이를 차주 분에게 주었다고 합니다. 이 데이터를 근거로 하여 하이브리드 배터리팩에 문제가 있었다고 합니다. 위 데이터에서 셀간 전압 편차는 0.02볼트이며, 이 기준만 놓고 보면 현대기아차 매뉴얼상 기준에 부합하기 때문에 이상없다고 판단을 내려야할 데이터입니다.

정확한 누전증상 진단을 위해서는 필요 장비가 있어야 하며, 해당 차량의 하이브리드 고전압배터리 진단을 위해서 탈거를 한 뒤 정확한 점검을 통해서 하이브리드 고전압배터리 교체 진단이 아닌 제어부 이상을 판단하였으며, 하이브리드 고전압배터리 교체는 없었습니다.

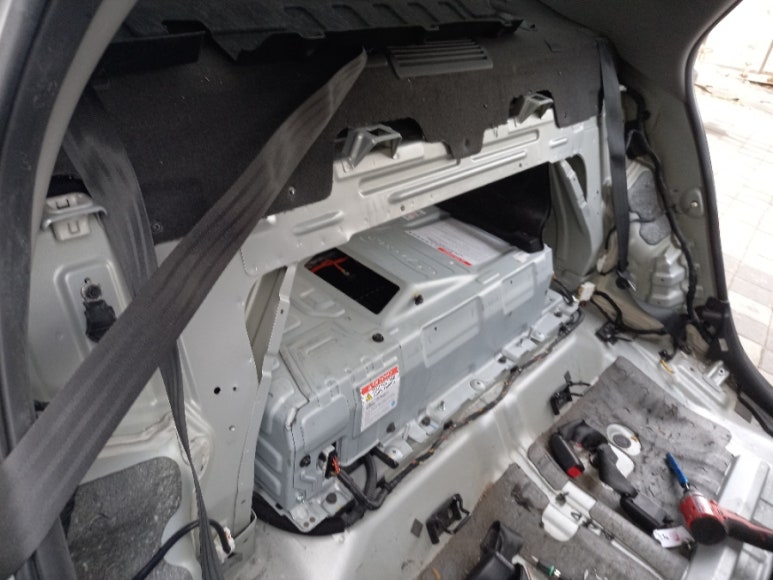

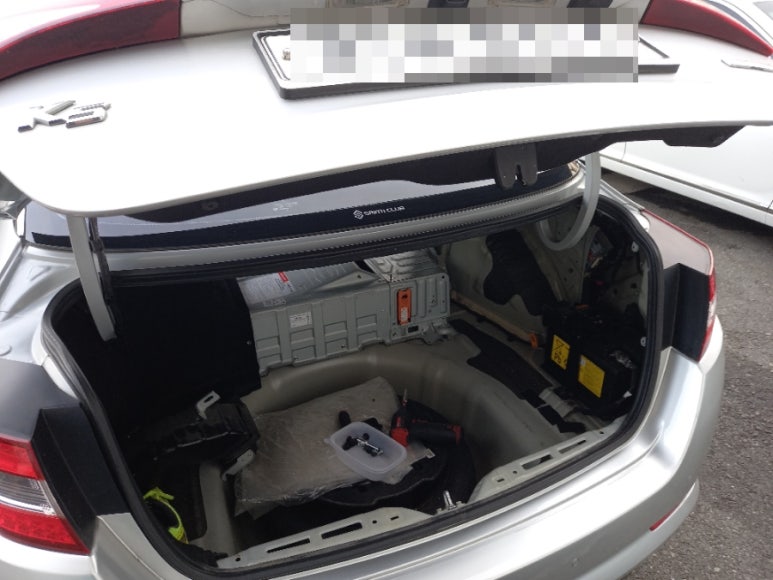

하이브리드 고전압배터리는 2열 시트 등받이 뒤에 위치해있으며, C필러 중간에 위치해 있습니다. 진단 결과는 하이브리드 고전압배터리 문제가 아닌 제어부 손상으로 인한 BMS 교체였습니다. 해당 제어부를 교체한 뒤 증상은 해결되었으며, 이상 없이 출고하였습니다.

​

다른 사례는 제어부가 아닌 고전압배터리 전압센싱 배선을 교체한 사례도 있습니다.

​

https://blog.naver.com/evhevbattery/223789947244

하이브리드 고전압배터리 교체 서비스센터 800만원 진단을 배선 교체로 해결 feat. P1B70



​



모든 진단에 있어 차주 분 입장에서 진단을 진행하고 있으며, 진단에 따른 수리범위를 정확하게 고지하고 수리를 진행하고 있습니다.

해당 차량의 하이브리드 배터리는 전혀 이상이 없었으며, 밸런싱도 대체적으로 문제가 없었습니다. 이상 여부를 떠나 하이브리드 배터리와 시스템에 대한 기초 지식이 없는 상황에서는 진단이 불가능하다는 점을 다시 한 번 깨달았습니다.

셀 전압 밸런싱 균형화 기술을 보유한 업체에서 고전압배터리를 교체해야 합니다.

​

배터리 셀 간 전압 균형을 유지하기 위해 2차전지 학계 및 업계에서 다양한 셀 밸런싱 기술이 연구되고 있지만 현실적으로 적용가능한 현실적인 기술을 보유한 업체는 거의 없습니다.

​

셀 전압 편차가 크면 충전 시간이 오래 걸리게 되므로 요즘 차주 분들의 차량의 충전시간이 길어질 경우 고전압배터리 셀 전압 편차가 커진 것으로 의심해봐야 합니다. 셀 전압 편차가 커졌다는 것은 고전압배터리 성능 저하가 왔다고 볼 수 있기 때문입니다.

​

만약 여러분의 하이브리드 차량 및 전기차 배터리의 문제가 발생했다면 정확한 밸런싱 리빌딩배터리를 원칙으로 하는 전국 수리망을 갖춘 밸런싱 하이브리드 메인배터리 리빌딩 서비스를 이용하시길 권장합니다.

​
