메르세데스 벤츠 W212 e300 블루텍 하이브리드 고전압배터리 교체 수리

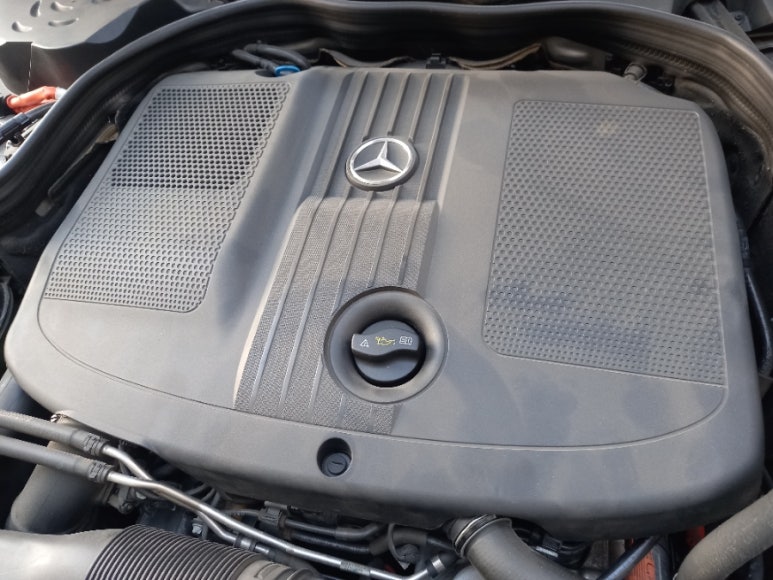

디젤 하이브리드라는 유니크한 특성으로 소장 가치가 있는 메르세데스 E클래스 디젤 하이브리드가 입고되었습니다. 해당 차량은 디젤 하이브리드로서 디젤 엔진이 요즘 비인기 엔진이지만 유럽계 하이브리드 중에서 최초 디젤 엔진 하이브리드라는 희소성을 가진 매력이 있으며, 더 나아가서 디젤 펀치력으로 가솔린 하이브리드보다 경쾌한 펀치력이 있는 주행이 가능한 차량입니다.

계기판은 직관적인 디자인으로 구형이지만 아직까지 좋은 디자인 이미지가 남은 고급스런 계기판입니다. 계기판에서는 아직 경고등은 없으나 READY 레디 하이브리드 준비등이 노란색으로만 되어있어 녹색으로 표시되어야할 부분에 이상이 있다는 점을 알 수 있습니다. 자세한 점검 데이터를 얻기 위해서 진단기를 돌려보도록 하겠습니다.

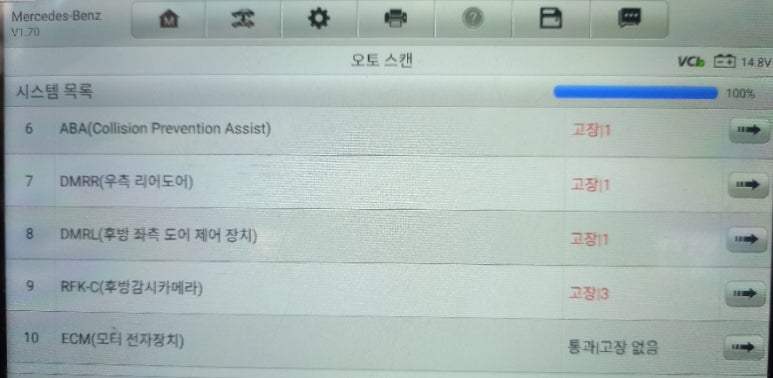

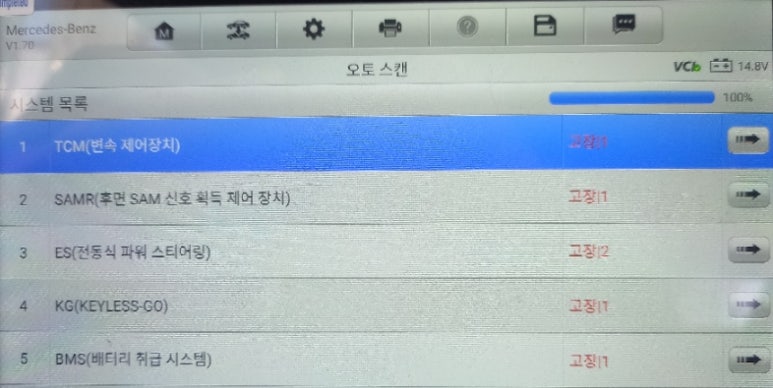

우선 스캐너상 9가지 카테고리에서 총 12가지 에러코드들을 표출하고 있으며, 각 카테고리별 에러코드들과 해당 관련 수치 및 수치변화값들을 점검하는데만 많은 시간이 필요합니다. 하지만 이렇게 에러코드들이 많다고 단점만 있는 것은 아닙니다. 각 카테고리별 에러코드들을 보다 보면 에러코드만으로 진단 판단 직관력 속에 교집합이 만들어져 쉽게 단서를 찾는 경우도 있었습니다.

W212 U0416 DTC(진단 트러블 코드)는 일반적으로 "데이터 불일치"를 나타내며, 이는 차량의 여러 모듈 간의 통신 문제나 데이터 불일치를 의미합니다. 다음은 U0416 DTC 코드에 대한 원인 분석, 진단 방법 및 교체 부품에 대한 정보입니다.

원인 분석

1. 모듈 간 통신 문제 : 차량의 여러 전자 제어 유닛(ECU) 간의 데이터 전송에 문제가 있을 수 있습니다.
2. 배선 손상 : 배선이 손상되거나 연결이 느슨해져 데이터 전송이 원활하지 않을 수 있습니다.
3. 전원 문제: 전원 공급이 불안정하거나 배터리 전압이 낮을 경우에도 이러한 코드가 발생할 수 있습니다.
4. 소프트웨어 오류: ECU의 소프트웨어가 손상되었거나 업데이트가 필요할 수 있습니다.
5. 부품 고장: 특정 센서나 모듈이 고장났을 경우에도 이 코드가 발생할 수 있습니다.

진단 방법

1. 스캐너 사용 : OBD-II 스캐너를 사용하여 DTC 코드를 읽고, 관련된 다른 코드가 있는지 확인합니다.
2. 배선 점검 : 배선과 커넥터를 점검하여 손상이나 느슨한 연결이 있는지 확인합니다.
3. 전압 확인 : 배터리와 관련 모듈의 전압을 측정하여 정상 범위 내에 있는지 확인합니다.
4. 소프트웨어 업데이트 : 제조사에서 제공하는 소프트웨어 업데이트가 있는지 확인하고 필요 시 업데이트합니다.
5. 모듈 테스트 : 의심되는 ECU를 개별적으로 테스트하여 정상 작동 여부를 확인합니다.

교체 부품

- ECU: 문제가 발생한 경우 ECU를 교체할 수 있습니다.
- 배선 및 커넥터: 손상된 배선이나 커넥터는 교체가 필요합니다.
- 센서: 관련 센서가 고장났다면 해당 부품을 교체해야 합니다.

이러한 과정을 통해 U0416 DTC 코드를 해결할 수 있습니다. 차량의 복잡성에 따라 전문적인 진단이 필요할 수 있으니, 전문가의 도움을 받는 것도 좋은 방법입니다.

P0A80 DTC 코드 W212 Bluetech Hybrid (메르세데스-벤츠 E클래스)

P0A80은 하이브리드 차량의 배터리 팩 문제를 나타내는 일반적인 OBD-II 진단 트러블 코드(DTC)로, 하이브리드 배터리 관리 시스템(HVBMS)에서 약한 셀 실패 또는 배터리 팩의 오작동을 감지했을 때 설정됩니다.

P0A80 코드의 의미는 다음과 같습니다.

- 정의 : P0A80은 "Replace Hybrid Battery Pack"을 의미하며, 하이브리드 배터리 팩 내 약한 셀 또는 모듈의 실패를 감지했을 때 발생합니다.

- 적용 차량**: 메르세데스-벤츠 W212 Bluetech Hybrid를 포함한 OBD-II 하이브리드 전기차(예: 토요타, 렉서스, 포드, 현대 등)에서 발생 가능.

- 작동 원리 : 하이브리드 배터리 관리 시스템(HVBMS)은 배터리 모듈의 전압, 저항, 온도를 모니터링하며, PCM(파워트레인 제어 모듈)에 이상 신호를 보내면 P0A80 코드가 저장됩니다.

P0A80 코드의 증상은 다음과 같습니다.

P0A80 코드가 발생하면 다음과 같은 증상이 나타날 수 있습니다.

- 체크 엔진 라이트(MIL) 또는 하이브리드 시스템 경고등 점등.

- 연료 효율 감소 : 하이브리드 시스템의 효율 저하로 연비가 떨어짐.

- 전기 추진 시스템 비활성화 : 전기 모터가 작동하지 않거나 간헐적으로 작동.

- 시동 문제 : 차량 시동이 어려움 또는 불가능.

- 주행 중 스톨링 : 배터리 전력 부족으로 엔진이 멈춤.

- 고전압 시스템 비작동 : 하이브리드 시스템이 완전히 비활성화될 수 있음.

- 추가 DTC 코드 : P0A7D(배터리 모듈 열화), P0A7F(배터리 에너지 제어 모듈 문제) 등과 함께 나타날 수 있음.

- W212 특이 증상 : W212 Bluetech Hybrid에서는 대시보드에 "Hybrid System Malfunction" 메시지 또는 배터리 경고등이 나타날 가능성이 높으며, 디젤 엔진에만 의존해 주행 성능이 저하될 수 있음.

기본적으로 범용 진단기를 2가지로 접근하지만 벤츠 전용 진단기 역시 함께 활용합니다. 진단에 있어서 최소 3가지 이상 진단기를 활용하면서 진단 오류를 최소화하는 것을 목적으로 하기 때문입니다. 진단기를 구비하기 위해서 비용적인 측면에서 부담스럽지만 올바른 진단을 위해서는 필수 준비물이라 생각하고 항상 진단기 및 진단기 업데이트에는 지출을 아끼지 않습니다.

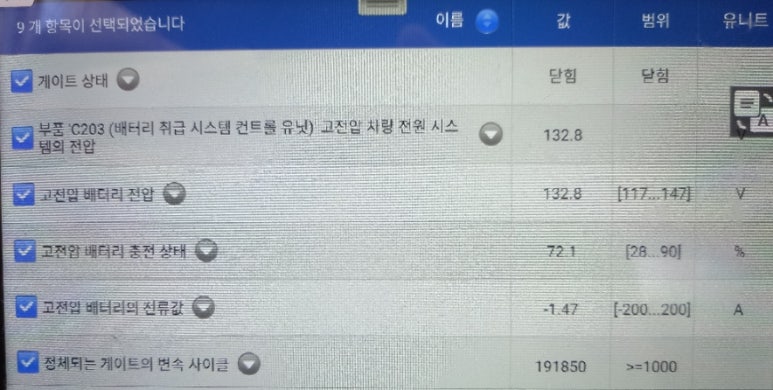

하이브리드 고전압 배터리 전압은 기준 전압이 126볼트입니다. 인버터가 작동할 때는 126볼트 이상 전압이 올라가는 특성이 있습니다. 하이브리드 고전압배터리를 재생하거나 배터리셀을 일부 교체하는 것은 126V 고전압 전기충격이나 밸런싱에 대해 잘못된 방법으로 사용하는 하이브리드 고전압배터리에게는 큰 위험이 따릅니다. 따라서, 하이브리드 고전압배터리 재생은 전문성을 가진 업체에서 체계적으로 재생을 진행하는 것이 바람직합니다.

하이브리드 고전압배터리는 보통 3~5년이상 사용하면 성능 저하가 발생하는 것이 일반적입니다. 그리고, 자사 통계 데이터에 따르면 도요타 렉서스 하이브리드의 경우 출고 7년이상된 차량 중 주행거리는 9만킬로에서 36만킬로 사이에서 최초 배터리 경고등이 들어와서 배터리리빌딩 서비스를 받았습니다.

경고등이 들어오기 전에라도 배터리의 상태를 고려하여 정기적으로 점검하고 교체를 하는 것이 바람직합니다. 하이브리드 고전압배터리를 재생 또는 수리를 해야하는 시점은 주행거리가 감소하거나 전압이 감소하여 전기모터가 작동하지 않거나, 하이브리드 시스템 경고등이 켜지거나, 하이브리드 고전압배터리관련 시스템 부품 중 하나가 손상되거나 파손되었을 때입니다.

P0A80 코드는 W212 Bluetech Hybrid에서 하이브리드 배터리 팩의 심각한 문제를 나타내며, 신속한 진단과 수리가 필요합니다. 주요 증상은 연료 효율 저하, 경고등 점등, 전기 시스템 비작동 등이며, 원인은 배터리 열화, 연결 문제, 냉각 시스템 결함 등이 있습니다. 진단은 OBD-II 스캐너와 DVOM을 사용해 배터리 상태를 점검하여 정확한 경험과 노하우를 가진 업체에서 정밀진단을 통해 진단 후 수리 및 교체를 하여야 합니다.

해당 에러코드들은 고전압배터리 내부에서 발생한 에러코드들로 부품 손상이 온 것이며, 해당 부품을 수리를 해야 합니다.

여기까지 진단이 나오기 까지 많은 에러코드들에 대한 분석이 필요하며, 일시적인 에러코드인지 영구적인 에러코드인지에 대한 판단이 가능해야 수리가 가능합니다.

만약 여러분의 유럽 하이브리드 차량 및 전기차 배터리의 문제가 발생했다면 정확한 밸런싱 리빌딩배터리를 원칙으로 하는 밸런싱 하이브리드 메인배터리 리빌딩 서비스를 이용하시길 권장합니다.
