P1B96 DTC 발생원인과 셀간전압편차 중요성

P1B96 펄트코드가 발생하는 고장 원인과 정상적인 셀 간 전압 편차에 관한 내용을 깊이 있고 자세히 설명드리겠습니다.

​

먼저 P1B96 펄트코드에 대해 살펴보면, 일반적으로 이는 하이브리드 차량의 고전압 배터리 팩 안에서 셀 간 전압 센서나 모니터링 시스템에 이상이 있음을 뜻합니다. 정확히는 배터리 관리 시스템이 각 배터리 셀의 전압을 측정하는 과정에서 편차가 과도하게 발생하거나 센서 신호 자체가 비정상적일 때 발생합니다. 이 코드가 나타난다는 것은 배터리 팩 내부에서 특정 셀 또는 셀 그룹의 전압 상태가 정상 범위를 벗어났다는 것을 의미할 수 있고, 배터리 성능 저하나 안전 문제로 이어질 위험도 있습니다.

P1B96 에러 원인을 구체적으로 나누면 다음과 같습니다.

​

1. 셀 간 전압 편차 이상 발생

​

하이브리드 배터리는 여러 개의 셀로 구성된 팩 형태로 되어 있으며, 각 셀은 거의 동일한 전압이 유지되어야 합니다. 그러나 사용 중 셀 중 하나가 열화되거나 내부 저항이 증가하면, 그 셀의 전압이 다른 셀에 비해 감소하거나 불균형 상태가 될 수 있습니다. 이러한 셀 간 전압 편차가 일정 기준을 초과하면 P1B96 코드가 발생합니다.

​

2. 전압 센서 고장 또는 배선 문제

​

배터리 관리 시스템이 각 셀의 전압을 감지하기 위해 연결된 센서의 접촉 불량, 선 단선, 접지 불량 등 전기적 문제가 있을 경우에도 이 코드가 뜹니다. 이런 이유로 앞서 전압 편차를 감지하는 센서 전기회로나 배선, 커넥터 점검이 필요합니다.



3. 배터리 관리 시스템(BMS) 고장

​

BMS 자체의 하드웨어나 소프트웨어 오류로 인해 정상적 데이터를 읽거나 처리하지 못하는 상황도 원인에 포함됩니다. BMS가 셀 전압을 잘못 판단하거나 오류 신호를 내보내면 P1B96 코드가 경고되곤 합니다.

​

4. 냉각 시스템 문제

​

배터리 팩 내부 온도가 비정상적으로 상승하면 셀의 전압 차가 커질 수 있습니다. 냉각팬 고장 또는 냉각 경로 막힘 등 배터리 냉각 상태를 면밀히 확인해야 할 때도 이 오류가 동반될 수 있습니다.

​

이제 정상적인 셀 간 전압 편차에 대해 설명드리겠습니다. 하이브리드 고전압 배터리는 수십에서 수백 개의 셀을 직렬 및 병렬로 연결해 하나의 팩을 구성합니다. 각 셀은 제조 공정 및 사용 환경에 따라 약간의 전압값 차이를 보일 수 있으나, 정상 범위 내에서는 크게 문제가 되지 않습니다.

일반적으로 셀 간 전압 편차의 허용 범위는 전체 팩 전압과 셀 개수, 차종에 따라 다르지만, 보통 0.02볼트에서 0.05볼트 이내가 정상적 변동 범위로 봅니다. 이 범위를 초과하면 배터리 균형 조정이 필요하고, 불균형 상태가 반복되면 고장으로 이어질 수 있습니다.

​

배터리 관리 시스템은 이러한 미세한 전압 변화까지 감지하여 셀 밸런싱 기능을 수행합니다. 이 기능은 셀 간 전압 편차를 조절해 전체 팩이 균일하게 충전되고 방전되도록 도와 배터리 수명과 안정성을 증대시킵니다. 셀 밸런싱은 일반적으로 저전압 셀에 전류를 더 공급하거나 고전압 셀에서 일부 전력을 차단하는 방식으로 이뤄집니다.

그러나 만약 셀 배터리 내부에서 물리적 문제(셀 열화, 내부 단락, 손상 등)가 생기면 정상적인 전압 편차 범위를 벗어나게 되며, 이런 상태가 장시간 지속하면 배터리 전체 성능 저하나 심할 경우 폭발, 화재 등 위험 상황도 발생할 수 있습니다. 그래서 P1B96과 같은 전압 센싱 이상 경고는 초기에 정확한 진단과 빠른 조치가 반드시 필요합니다.

​

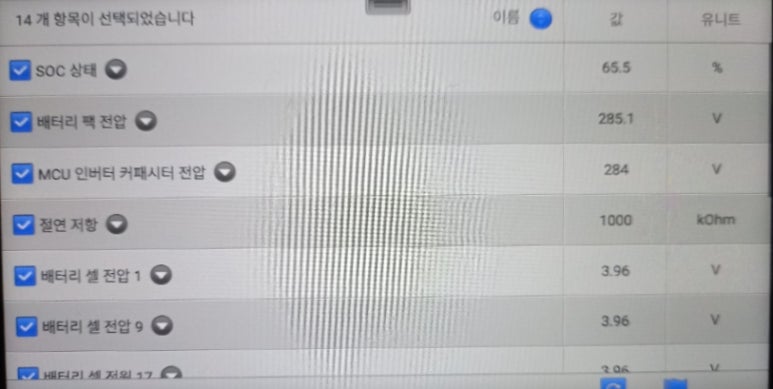

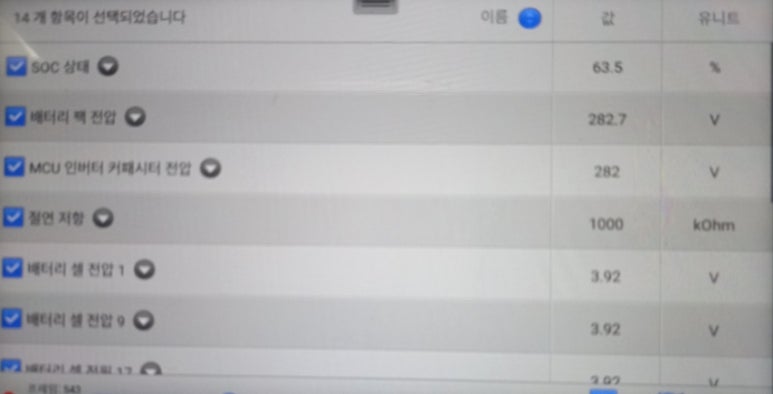

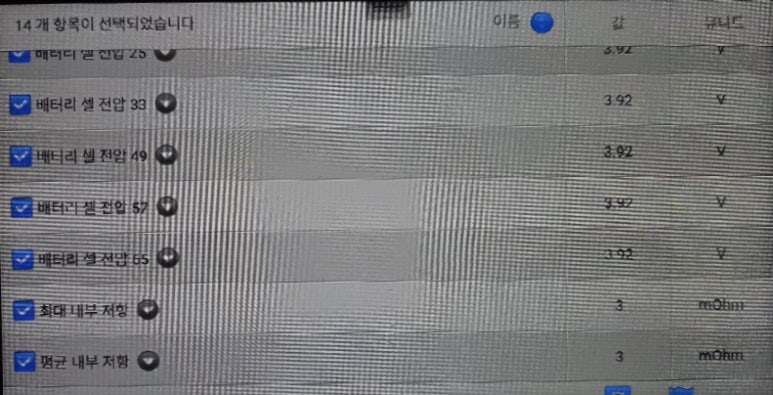

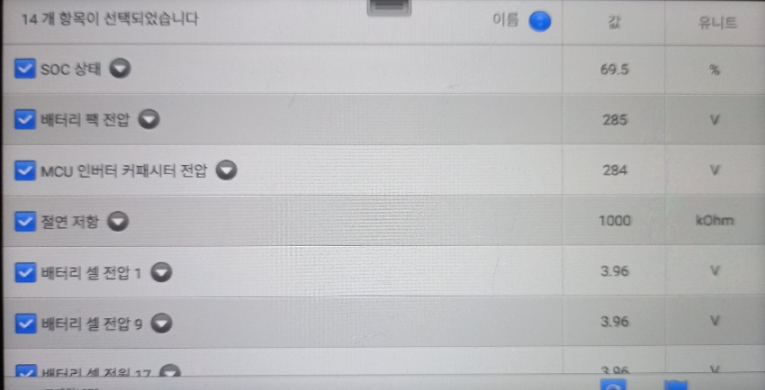

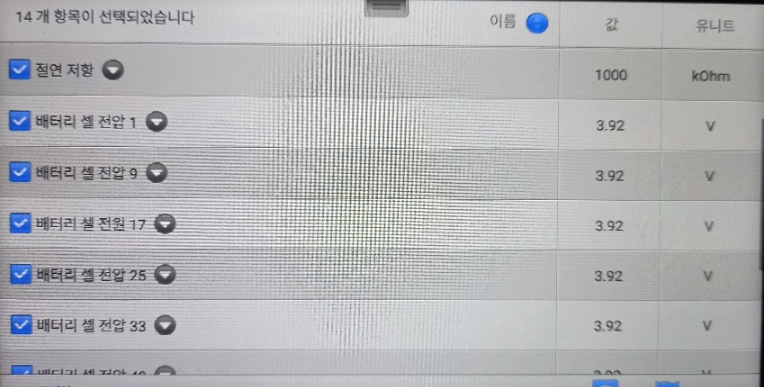

실제 진단 과정에서는 다양한 점검 항목이 포함됩니다. 전문 진단 장비로 배터리 팩의 각 셀 및 모듈 전압, 저항, 내부 온도를 모두 측정하며, 배터리 관리 시스템의 경고 로그와 실시간 데이터를 대조해 문제 있는 부분을 찾아냅니다. 배선 상태나 센서 접촉 문제 역시 반드시 확인해야 정상적인 전압 데이터 취득이 가능하기 때문입니다.

수리 방법은 원인별로 다릅니다. 단순 배선 불량일 경우 접촉부 교체나 배선 보수로 해결할 수 있고, 센서 자체 손상 시 센서 교체가 필요합니다. 하지만 배터리 셀 불균형이나 손상, 열화에 따른 전압 편차 문제라면 배터리 팩 셀 교체 또는 배터리 전체 교체도 고려해야 합니다. 특히 하이브리드 차량의 고전압 배터리는 고가 부품으로 분해, 재조립 과정에서 전문 기술력이 요구됩니다. 따라서 무턱대고 교체하지 말고 반드시 정밀 진단을 먼저 진행하는 것이 중요합니다.

​

또한, 배터리팩 내부의 냉각 시스템 점검도 중요한데 배터리 팩의 온도 상승은 전압 편차 증가와 셀 열화를 가속하는 대표적인 원인이기 때문입니다. 냉각팬의 작동 상태, 냉각 경로 이물질 유무를 확인하여 배터리 온도가 적정 수준으로 유지되도록 점검과 관리를 병행해야 합니다.

이와 같은 진단과 수리 과정은 하이브리드 차량의 안전과 성능 유지에 가장 중요한 부분입니다. P1B96 코드가 나타나면 조속히 전문가에게 차량을 맡겨 배터리팩 상태를 종합적으로 점검하는 것이 가장 바람직합니다.

​

마지막으로 정상적인 셀 간 전압 편차 관리를 위해 일반 차량 사용자가 할 수 있는 방법도 있습니다. 평소 배터리 충방전 사이클을 규칙적으로 유지하며 갑작스러운 급가속이나 과도한 부하 사용을 피하는 것이 도움이 됩니다. 또한 주기적으로 정비소에서 배터리 상태 점검을 받아 이상 징후를 사전에 파악하는 것이 배터리 수명을 연장하는 데 매우 중요합니다.

P1B96 현상은 하이브리드 배터리 셀 간 전압 센싱 이상으로 셀 불균형, 센서 및 배선 문제, BMS 고장, 냉각 이상 같은 다양하고 복합적인 원인이 있을 수 있습니다. 정상적인 셀 간 전압 편차는 보통 0.02~0.05볼트 이내로 관리되며, 이를 유지하기 위한 배터리 관리 시스템의 역할이 매우 중요합니다. 따라서 이 문제 발생 시 정확한 진단과 적절한 수리를 통해 하이브리드 배터리의 최적 상태를 유지하는 것이 매우 중요합니다.
