현대기아차 하이브리드 배터리 교체 기준인 셀간전압편차란

리튬폴리머 하이브리드 배터리팩에서 셀 간 전압 편차는 정상 작동 여부를 판단하는 중요한 지표 중 하나입니다. 이 편차가 비정상적으로 나타나는 이유를 이해하려면 배터리의 기본 구조와 작동 원리부터 셀 전압의 의미, 그리고 전압 편차가 왜 발생하는지 원인과 그에 따른 문제점까지 꼼꼼하게 살펴보아야 합니다.

​

리튬폴리머 하이브리드 배터리팩의 셀 간 전압 편차 비정상 원인은 셀 노화, 불충분한 밸런싱, 온도 차이, 셀 불량, BMS 센서 이상, 운전 패턴, 제조 품질 및 설계 문제 등 매우 다양합니다. 이 모든 원인은 배터리 성능 저하와 안전 위험으로 이어지므로 꼼꼼한 관리와 점검이 필수적입니다.

​

우선, 리튬폴리머 하이브리드 배터리팩은 여러 개의 리튬폴리머 배터리 셀을 직렬 또는 병렬로 연결하여 구성됩니다. 각각의 셀은 일정한 전압과 용량을 가지는데, 이를 통해 전체 배터리팩의 전압과 용량을 결정합니다. 이상적인 상태에서는 각 셀들의 전압 차이가 거의 없이 균등해야 하며, 이 상태를 정상 상태로 봅니다. 하지만 실제로는 사용 환경, 충방전 과정, 내부 화학 반응 등 다양한 요인으로 인해 셀 간 전압 편차가 발생할 수 있습니다.

셀 간 전압 편차가 비정상적으로 커지는 이유는 다음과 같습니다.

​

1. 배터리 셀의 노화와 내부 저항 증가



배터리 사용 시간이 늘어나면서 셀 내부의 화학 반응 효율이 떨어지며 내부 저항이 증가합니다. 이로 인해 동일한 충전 상태에서도 전압이 다르게 나타나고, 결국 전체 셀 간 전압 편차가 커집니다. 특히 셀의 성능이 균일하지 않으면 전압 불균형이 심화되어 배터리 효과가 떨어지고 수명이 짧아질 수 있습니다.

2. 불균등한 충방전 상태(SOC)와 불충분한 밸런싱

​

배터리 관리 시스템(BMS)은 셀 간 전압과 상태를 감지하여 밸런싱을 수행합니다. 하지만 밸런싱 기능이 제대로 작동하지 않거나 셀 간 차이가 크면 균형 유지가 어려워집니다. 또한 급격한 충방전, 과전압이나 과방전 상태에서는 셀들이 균등하게 충전되지 않아 전압 편차가 커질 수 있습니다.

​

3. 온도 차이로 인한 전압 변화

​

배터리 셀은 온도에 매우 민감합니다. 셀 하나가 다른 셀보다 온도가 높거나 낮으면 내부 화학 반응 속도가 차이가 나면서 전압에도 영향을 주게 됩니다. 셀 간 온도 편차가 크면 전압 편차 역시 발생하며, 장시간 이런 상태가 이어지면 배터리 팩 전체 성능 저하와 안전 문제로 이어질 수 있습니다.

4. 셀 손상 또는 불량

​

어떤 셀이 물리적 손상이나 내부 단락, 내부 화학 불균형으로 인해 정상 전압을 유지하지 못할 경우, 해당 셀만 전압이 떨어지거나 높게 나타납니다. 이로 인해 셀 간 전압 편차가 급격히 증가하고 이는 배터리 전체 작동에 부정적인 영향을 미칩니다.

5. 배터리 관리 시스템(BMS)의 센서 이상

​

BMS에서 각 셀의 전압을 측정하는 센서에 이상이 발생하면 실제 전압과 다르게 판독될 수 있어 전압 편차가 비정상적으로 나타날 수 있습니다. 센서 오류는 진단을 어렵게 하고, 잘못된 판단을 야기할 가능성이 있습니다.

​

6. 충방전 패턴과 운전 습관

​

하이브리드 차량의 운전 조건과 충방전 패턴에 따라 셀 간 전압 편차에 영향을 줄 수 있습니다. 예를 들어 빈번한 급가속과 급감속, 반복적인 고부하 운전은 배터리 셀의 사용 불균형을 초래할 수 있고, 이로 인해 전압 차이가 벌어질 수 있습니다.

7. 제조 공정 및 설계 문제

​

셀 간 불균일한 전기화학적 특성은 배터리팩 제조 시 셀 간 품질 차이에서 비롯될 수 있습니다. 또한 배터리팩 설계가 최적화되지 않아 냉각이나 전기적 연결에서 불균형이 발생하면 전압 편차가 발생할 수 있습니다.

​

이러한 비정상적인 전압 편차가 발생하면 다음과 같은 문제가 생깁니다. 첫째, 배터리팩의 전체 성능 저하가 나타납니다. 셀 간 불균형은 충전 용량과 방전 용량을 제한하며, 배터리 수명을 단축시키는 주요 원인이 됩니다. 둘째, 과충전이나 과방전 셀이 생길 경우 안전 위험이 증가합니다. 과도한 전압 스트레스는 발열, 팽창(스웰링), 심하면 화재까지 초래할 수 있어 매우 위험합니다. 셋째, 전압 편차가 크면 BMS 비정상 동작을 유발 하여 하이브리드 시스템 경고등이 점등되고, 차량 운행 제한이 걸릴 수 있습니다.

따라서 리튬폴리머 하이브리드 배터리팩에서 셀 간 전압 편차는 정기적인 진단과 관리를 통해 정상 범위 내로 유지해야 하며, 비정상 편차가 발견되면 즉시 원인 분석과 적절한 조치가 필요합니다. 원인은 위에 설명한 여러 복합적 요소가 포함되어 있기 때문에 단순한 수리보다는 종합적 진단과 적절한 수리, 필요시 셀 교체나 배터리팩 전체 교체가 고려되어야 합니다.

​

배터리팩을 오래도록 안정적이고 효율적으로 사용하기 위해서는 셀 간 전압 편차의 정상 범위를 정확히 이해하고, 비정상 편차 발생 시 신속히 대처하는 것이 매우 중요합니다. 이는 차량의 안전성과 성능, 배터리 수명 연장에 핵심적인 역할을 하며, 운전자의 안전과 경제적 이익에도 큰 영향을 줍니다.

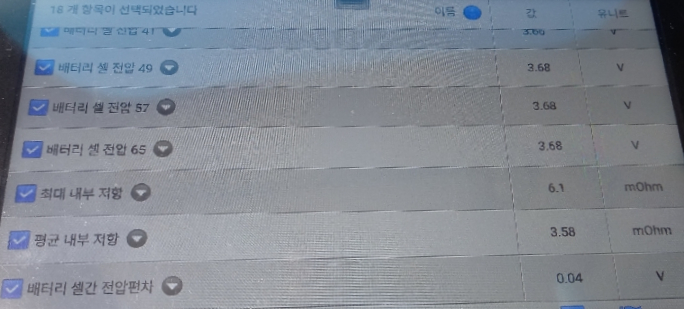

추가로 셀 간 전압 편차는 보통 몇 밀리볼트 단위로 관리하는 것이 정상이며, 제조사마다 권장하는 최대 편차 기준이 다를 수 있습니다. 예를 들어, 20밀리볼트 이상의 편차는 비정상으로 간주되어 조치가 권장됩니다. 하이브리드 차량에 적용된 BMS 및 밸런싱 기술은 이러한 전압 차를 최소화하고 각 셀의 상태를 최적으로 유지하는 데 중점을 두고 있습니다.
