현대 하이브리드 복합 고장코드 배터리팩 수리

현대 YF 소나타 하이브리드 차량에서 시동 불능 현상이 발생하여 시동 불능 및 주행 불능 상황이 발생하고, 관련 고장 코드가 P1B74 및 P1B77가 발생되었을 경우 그 원인과 문제점이 어디서 부터 발생하게 되었는지 다뤄보도록 하겠습니다.

1. P1B74 및 P1B77 고장 코드 개요

​

- P1B74 코드는 하이브리드 시스템 내 배터리 관련 센서, 특히 고전압 배터리 전압 센서의 이상을 나타냅니다. 이 센서는 배터리 셀 간의 전압을 감지하며, 셀간 전압 불균형이나 센서 오작동 등이 주요 원인입니다.

​

- P1B77 코드는 하이브리드 시스템의 충전 제어와 관련된 회로 이상을 나타냅니다. 주로 배터리 관리 시스템(BMS) 내 충전 회로나 전력 제어 모듈 간 통신 장애와도 연관될 수 있습니다.

​

이 두 코드는 고전압 배터리팩 및 BMS 관련 문제로 인해 하이브리드 시스템이 정상 동작하지 못해 시동이 걸리지 않는 문제로 이어질 수 있음을 뜻합니다.

2. 고장 원인 상세 분석

​

1) 고전압 배터리 전압 센서 불량

고전압 배터리가 여러 개의 셀로 구성되어 있는데, 각 셀의 전압을 정확히 모니터링하는 센서가 고장 나거나 신호가 부정확해지면, 시스템은 배터리 자체 결함으로 판단하여 인버터나 엔진 시동을 차단할 수 있습니다.

​

2) 배터리 셀 간 전압 불균형

배터리팩 내 셀 간 전압차가 너무 커지면, BMS는 이를 이상으로 감지합니다. 셀 편차가 클 경우 전체 배터리 성능 저하뿐 아니라 안전 문제로 판단하여 시동 차단을 발생시킬 수 있습니다.

3) 배터리 관리 시스템(BMS) 통신 이상

배터리팩 내 전압 정보가 BMS로 제대로 전달되지 않거나 BMS와 하이브리드 ECU 간 통신에 문제가 있으면, 차량은 배터리에 이상이 있다고 판단하고 시동을 차단할 가능성이 높습니다.

​

4) 충전 회로 및 전력 제어 모듈 문제

P1B77과 관련된 충전 회로나 제어 모듈에서 오류가 발생하면, 배터리가 충전되지 않거나 안전성 문제가 발생해 하이브리드 시스템의 작동이 제한되며 시동 불능이 될 수 있습니다.

​

5) 배터리팩 자체의 노화 혹은 손상

배터리팩 셀의 내부 손상, 부풀음(스웰링), 누액, 내부 단락 등 물리적 결함이 발생하면 연관 센서 및 통신이 문제를 일으켜 해당 코드가 발생하고 시동이 걸리지 않을 수 있습니다.

3. 수리 및 점검 방법

​

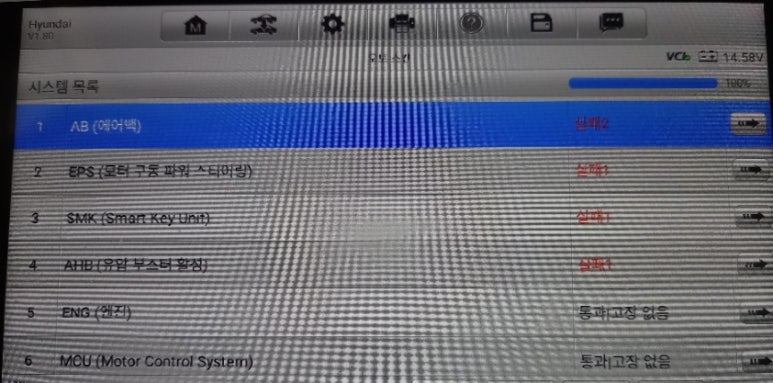

1) 진단 장비를 통한 고장 코드 상세 확인 및 초기 진단

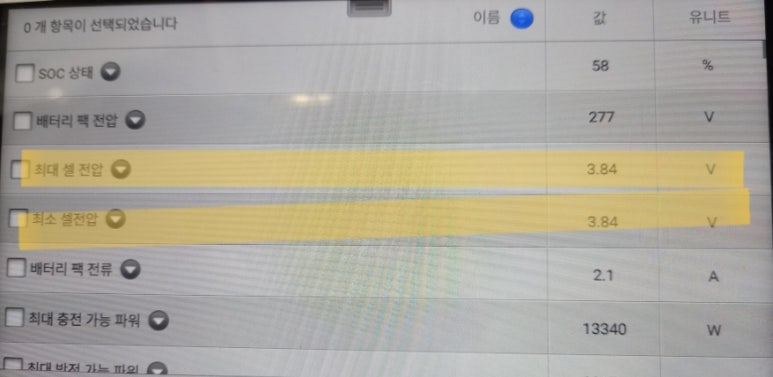

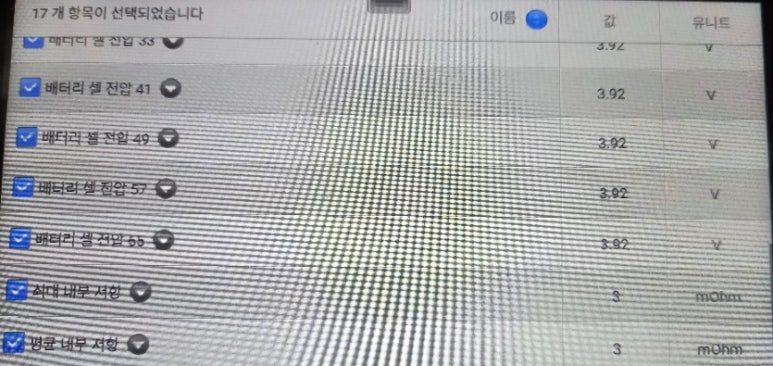

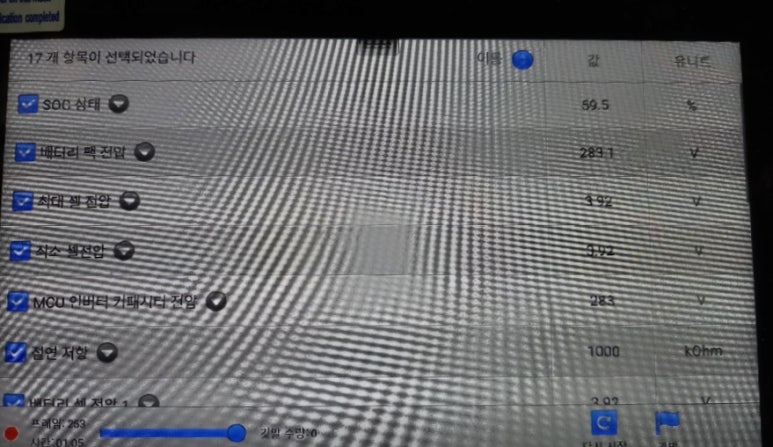

전문 OBD 스캐너를 활용해 관련 DTC 코드 확인 및 실시간 데이터 파라미터(전압 센서 수치, 배터리 셀 밸런스, BMS 통신 상태 등)를 점검해야 합니다.

​

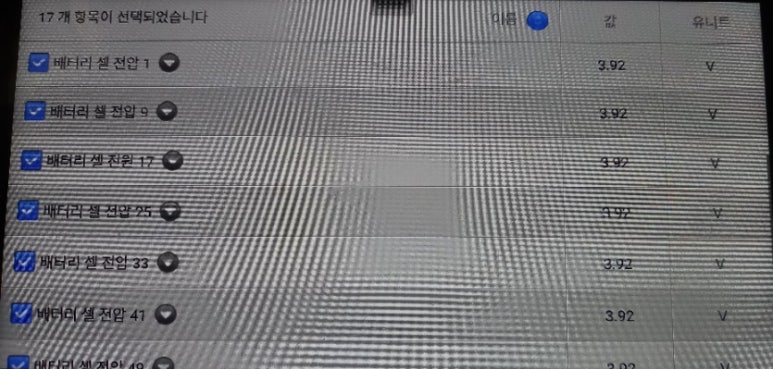

2) 배터리 셀 밸런싱 상태 점검

배터리 내 각 셀 전압 편차를 측정하여 허용 범위를 초과하는지 확인합니다. 셀 편차가 크면 밸런싱을 시도하거나 셀 교체가 필요할 수 있습니다.

​

3) 고전압 배터리 전압 센서 및 연결 배선 점검

센서 자체 이상 여부, 배선 결함, 접촉 불량 등을 조사하여 센서 신호가 정확히 입력되는지 확인하십시오.

4) 배터리 관리 시스템(BMS) 점검 및 재설정

BMS 자체 이상 가능성을 검토하고, 필요시 BMS 소프트웨어 업데이트 및 리셋 작업을 진행합니다.

​

5) 충전 회로 및 전력 제어 모듈 검사

관련 전력 제어 모듈, 퓨즈, 연결 단자, 회로 기판 등을 점검하여 이상 유무를 판단하십시오.

​

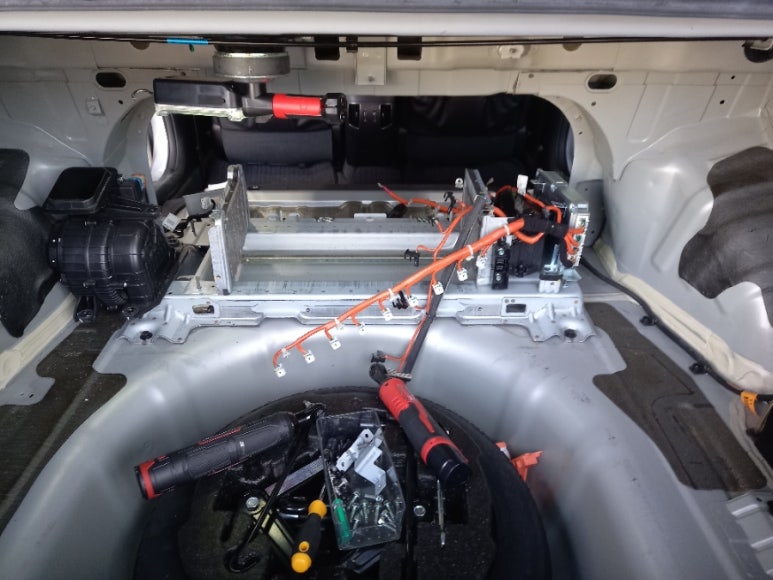

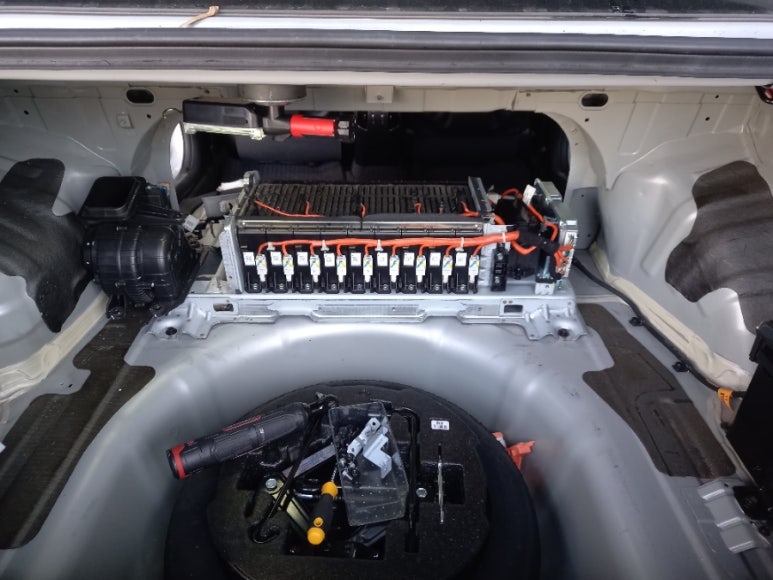

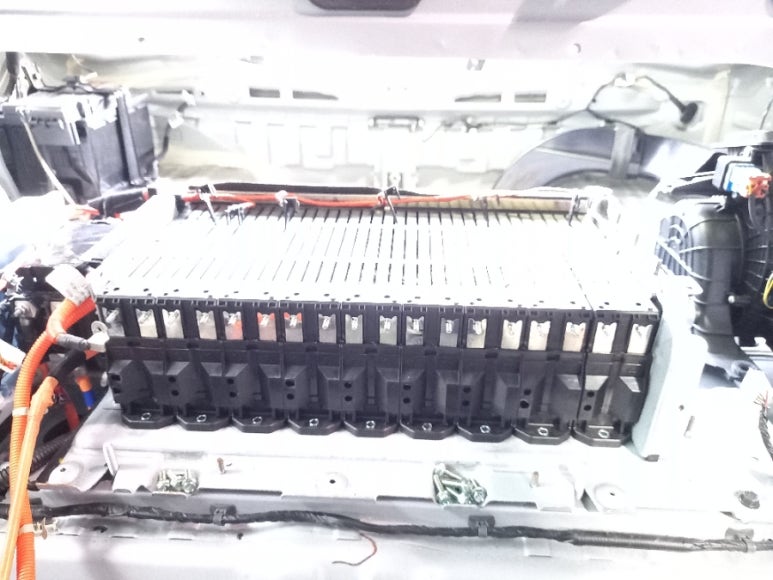

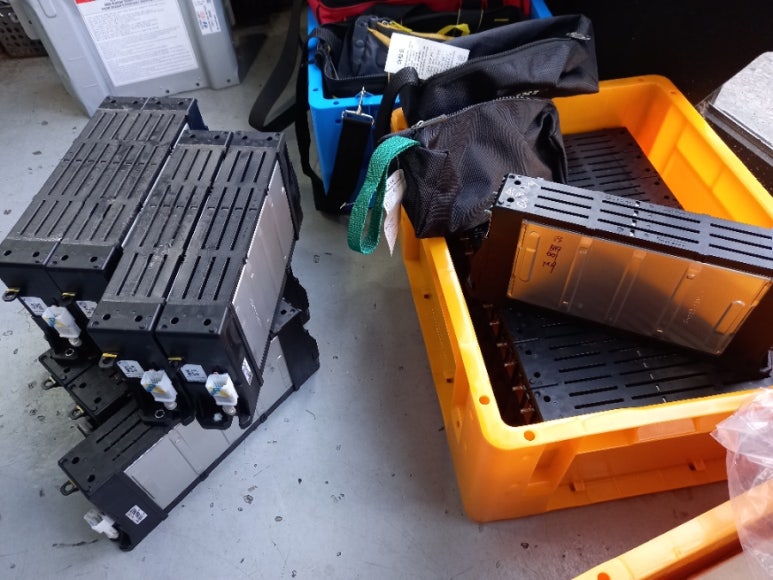

6) 배터리팩 상태 점검 및 교체 결정

배터리팩 누수, 부풀음, 내부 손상 등 물리적인 결함이 확인되면 배터리팩 교체가 필요합니다.

​

7) 점검 후 시동 재확인 및 도로 주행 테스트

문제 해결 후 시동 상태 확인과 더불어 실차 주행을 통해 고장 재발 여부를 꼼꼼히 테스트하여 정상화 여부를 확인합니다.

4. 예방 및 주의사항

​

- 하이브리드 차량 고전압 시스템은 전문가의 정밀 진단 및 수리 작업이 필요합니다. 임의로 분해하거나 배터리 부품을 교체하는 행위는 위험할 수 있으므로 반드시 전문 정비소에 의뢰해야 합니다.

- 주기적인 배터리 상태 점검과 BMS 점검을 통해 배터리 상태 악화를 조기 발견하는 것이 중요합니다.

- 배터리팩 교체 시 OEM 부품 사용 및 공인 정비소에서 수리하는 것이 차량 성능과 안전에 최적화됩니다.

- 배터리 수명과 안전을 위해 과충전, 과방전, 고전압 시스템 무리 사용을 자제하는 것이 바람직합니다.

5. 결론

​

현대 YF 소나타 하이브리드 차량에서 고장 코드 P1B74와 P1B77는 하이브리드 고전압 배터리 전압 센서 및 관리 시스템의 이상을 나타냅니다. 이는 배터리 셀 전압 불균형, 센서 및 통신 문제, 충전 회로 이상, 배터리팩 손상 등이 주요 원인입니다.

​

이러한 증상이 발견되면 배터리 및 전기 시스템에 대한 정밀 진단을 실시하고, 전압 센서와 BMS, 충전 회로 상태를 점검해야 합니다. 심각한 배터리 결함이 의심되면 배터리팩 교체가 권장되며, 전문가와 상담하여 안전하고 신뢰성 있는 수리를 받는 것이 필수적입니다.

시동 불능 문제는 단순한 배터리 방전이나 시동 모터 문제에 비해 고전압 배터리 시스템과 깊게 연관되어 있기 때문에 꼼꼼하고 체계적인 진단과 수리 접근이 반드시 필요합니다. 이를 통해 차량의 안전성과 장기적인 성능 유지가 이루어질 수 있습니다.

​

필요 시 차량 진단기록과 점검 내용을 토대로 전문 정비소 방문하여 정확한 상태를 확인하시길 권해드립니다. 안전한 운행을 위해 여러 시스템의 복합 점검과 예방 정비가 병행되어야 합니다.
