올뉴카니발 ABS Anti-lock Braking System 모듈은 제동 시스템의 핵심 부품으로서, 차량의 안정성과 제동 성능을 강화하는 중요한 역할을 수행합니다. 부품 교환시에는 항상 차량의 차대번호 VIN 번호를 확인하고 정확한 부품으로 준비해야 합니다.
1. 제원 (Specifications)

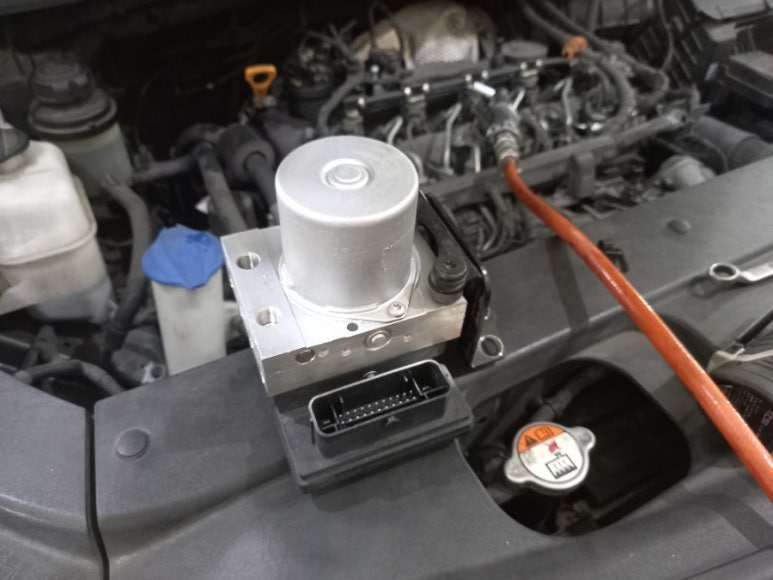

모듈 타입 : ABS/VDC (Electronic Stability Control) 통합 하이드롤릭 유닛 어셈블리 (Hydraulic Unit Assembly)입니다.
호환 모델 : 2015년부터 2020년형 올뉴카니발 YP의 전 트림 (디젤, 가솔린, 2.2L, 3.3L 엔진)에 호환됩니다.
주요 기능 : ABS, ESC, TCS (Traction Control System), HAC (Hill-start Assist Control) 등을 지원하며, 자동 크루즈 컨트롤 (ACC) 옵션과도 호환됩니다.
전원 및 전압 : 12V DC이며, ECU (Engine Control Unit)와 연동됩니다.
모듈 제원 : 약 25cm x 20cm x 15cm이며, 무게는 5에서 6kg 정도로, 설치형 모듈입니다.
DOT4 브레이크 오일을 사용하며, 휠 스피드 센서 4개의 입력 정보를 기반으로 실시간 제동 제어가 이루어집니다.
2. 장점 (Advantages)
제동 안정성 향상 : 미끄러운 노면에서 바퀴 잠김 현상을 방지하여 직진 제동 거리를 10에서 20% 단축시키는 효과가 있습니다.
통합 시스템 : ESC/VDC와 연동되어 코너링 시 차체를 안정화하며, 미끄러짐이 감지되면 자동으로 토크를 분배하여 안전성을 높여줍니다.
편의성 : HAC 기능으로 언덕에서 정지할 때 차량이 뒤로 밀리는 것을 방지하며, ACC와 결합될 경우 고속 주행 시에도 부드러운 제동이 가능합니다.
내구성 : 현대 기아 자동차 그룹의 모듈형 디자인으로 유지보수가 용이하며, 2018년식 기준으로 초기 모델 대비 내부부식방지성이 강화되었습니다.
3. 고질병 (Common Problems)
올뉴카니발 ABS 모듈은 전반적으로 안정적이지만, 노후화나 환경 요인으로 인해 몇 가지 반복적인 문제가 보고되고 있습니다. 주요 증상과 원인은 다음과 같습니다.
모듈 내부 이물질 유입 : 오일, 수분, 먼지 등이 미세하게 침투하여 전기적 단락을 일으킬 수 있습니다. 이로 인해 ABS 및 ESC 경고등이 점등되거나 제동이 불안정해지는 증상이 나타나며, 2015년부터 2020년형 일부 모델에서 리콜 대상이 되기도 했습니다.
프론트 휠 과열 및 출력 부족 : ABS/VDC 모듈 고장으로 인해 브레이크 캘리퍼가 고착될 수 있으며, 이 경우 휠이 과열되어 가속이 지연되는 문제가 발생합니다. 브레이크 패드나 오일의 과열을 유발하기도 합니다.
휠 스피드 센서 고장 : ABS 경고등이 점등되고 트랙션 컨트롤 기능이 작동하지 않을 수 있습니다. 특히 비나 눈길에서 자주 발생하며, 센서의 오염이나 배선 단선이 주된 원인입니다.
펌프 밸브 실패 : ABS 펌프 모터 고장으로 인해 제동 시 윙윙거리는 소음이 발생하거나 브레이크 페달이 떨리는 증상이 나타날 수 있습니다.
퓨즈 용융이나 배선 문제로 인해 간헐적으로 경고등이 점등될 수 있습니다. 차량 연식이 5년 이상 된 경우 약 10에서 15%의 차량에서 이러한 문제가 발생하며, 교체 비용이 부담이 될 수 있습니다.
제동 관련 시스템은 자동차 정기 점검을 수시로 해야 하며, 자동차검사 정기검사 2년 또는 4만km마다 브레이크 오일 누출 여부를 확인하시고, 보통 증상 발생 시 OBD 스캐너를 사용하여 DTC 코드 중 C1231가 있을 경우 ABS모듈 교체를 해야 하는 경우이므로 자동차검사 전 수리를 받는 것이 좋습니다.
