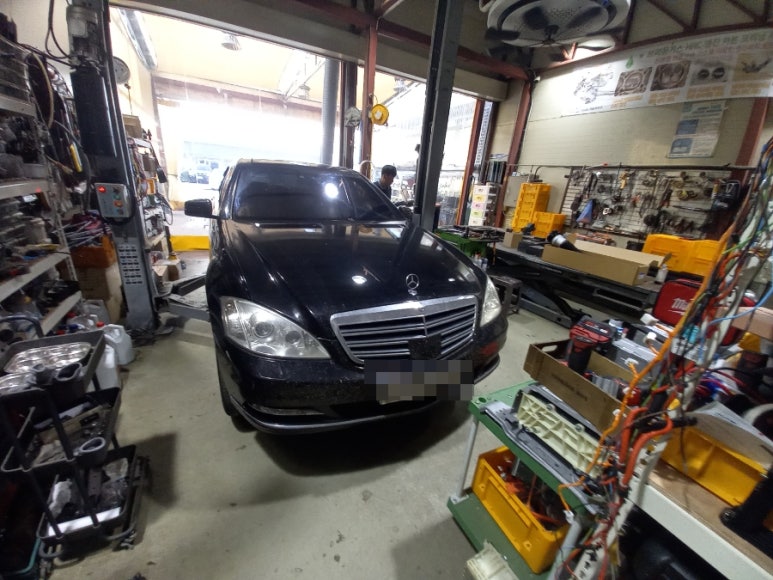

벤츠 S클래스 S500L 4matic W221 리어 서스펜션 작업

메르세데스 벤츠 S클래스 W221 모델은 2005년식부터 2013년까지 판매되었으며, W221 모델에 탑재된 에어서스펜션은 에어매틱 또는 AIRMATIC 이라고 부릅니다.

​

에어서스펜션(AIRMATIC) 제원과 특징을 살펴보면 다음과 같습니다.

​

W221 S클래스 전 트림 즉, S350, S500, S600 등 기본 사양으로 적용된 하체 시스템입니다.

​

에어 스프링(에어 백) 차량의 4개 휠 각각에 장착

에어 컴프레서 에어 스프링에 공기를 공급

에어 탱크 압축 공기를 저장

전자 제어 유닛(ECU) 서스펜션 높이와 댐핑을 조절

센서 차고 센서, 가속도 센서 등으로 차량 상태 모니터링

차고 조절 범위는 모델에 따라 ±30~50mm

​

어댑티브 댐핑 시스템 Adaptive Damping System, ADS 과 결합, 주행 상황에 따라 댐핑 강도 조절하는 서스펜션 구조로 전륜과 후륜 모두 멀티링크 서스펜션을 적용하였습니다. 한 서스펜션당 최대 내구 하중은 1,500kg 입니다.



에어서스펜션의 특징은 승차감과 차고 조절 기능이 가능하여 주행질감과 주행 안정성을 모두 잡는 하체 댐핑 방식입니다. 에어 스프링이 기존 코일 스프링 대비 부드럽고 안락한 승차감을 제공하며, 고급 세단에 적합한 승차감을 최적화할 수 있으며, 주행 속도, 도로 상태, 하중에 따라 차체 높이를 자동 조절하여 에어로다이나믹을 향상하고, 무게 중심을 낮춰 주행 안정성을 최적화시켜줍니다.

​

또한 어댑티브 댐핑 시스템(ADS)을 통해 도로 조건과 주행 스타일에 따라 댐핑 강도를 실시간 조절하는 최고의 기능까지 가능합니다. 차고 조절 기능으로 주행안정성을 강화하며, 수동으로 차고를 올리거나 내릴 수 있는 기능이 가능하여 험로에서 차량을 보호할 수 있습니다.

​

내구성은 다소 약한 편으로 엔진룸 근처 에어 튜브의 경화 및 공기 누설 문제 발생 및 알루미늄 에어 탱크의 균열도 희박하지만 발생하기도 합니다. 에어 튜브 경화, 컴프레서 과부하, 가속도 센서 오류 등으로 인해 차체가 주저앉거나 승차감이 딱딱해지는 문제 발생 가능하며, 가속도센터 등이 문제가 생겨 서스펜션이 딱딱해지는 문제가 발생할 수 있습니다.

보통 벤츠 S클래스 W221 에어서스펜션을 교체할 경우 주변 하체 부품들을 전부 탈거해야하는 정비용이성이 낮은 모델에 해당되지만 교체 경험은 많아 작업시간을 대폭 줄일 수 있는 노하우가 있습니다. 해당 차량의 에어서스펜션의 교체 시간은 정확하게 탈거하여 작업할 경우 보통 3시간 정도 소요되지만 작업 경험에 따른 숙련도가 높아 작업시간을 대폭 줄일 수 있습니다.



사진으로 해당 차량의 에어서스펜션이 완전히 손상된 것을 알 수 있습니다. 해당 서스펜션을 탈거하기 전이지만 주변 하체 부품들 탈거를 최소화하고 작업을 하여 얼라이먼트 작업없이도 가능합니다. 얼라이먼트 작업 비용이 그만큼 줄어들기 때문에 차주 분에게는 경제적인 작업으로 하체 정비에 있어서도 효율적인 업체라는 것을 입증할 수 있는 사례입니다.

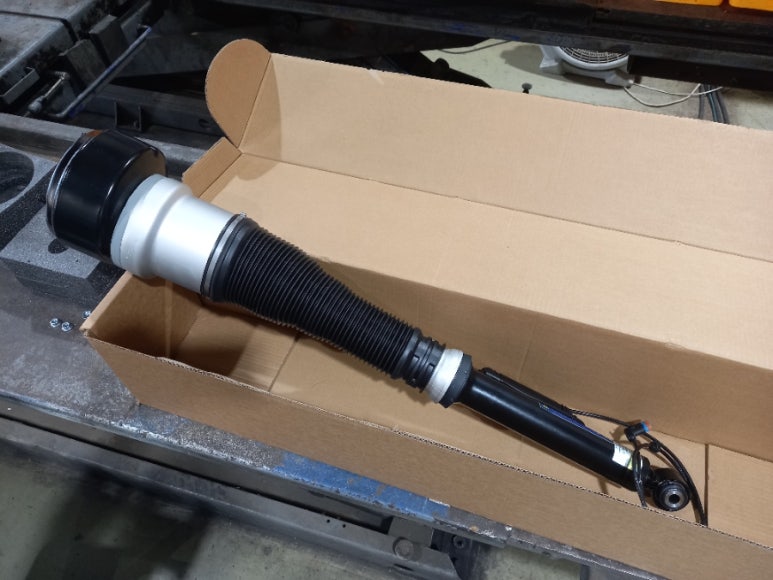

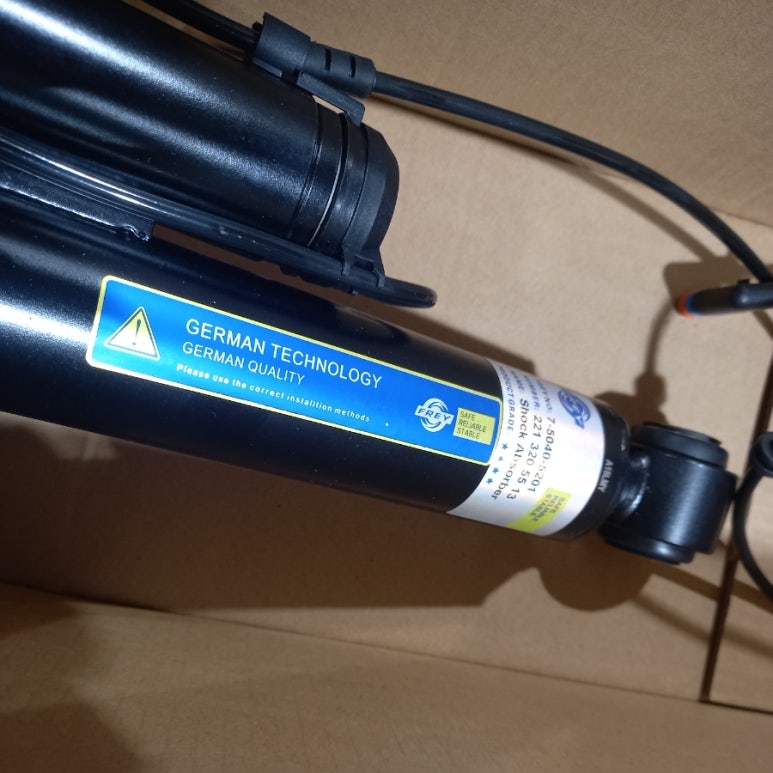

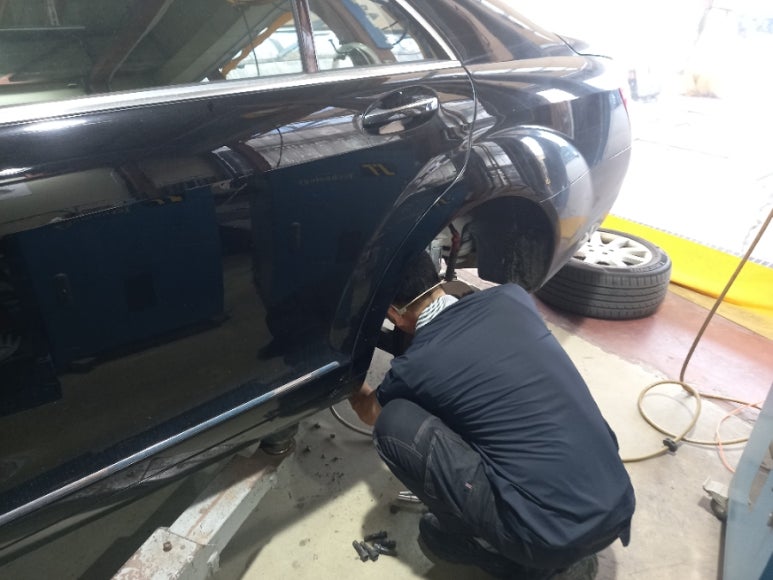

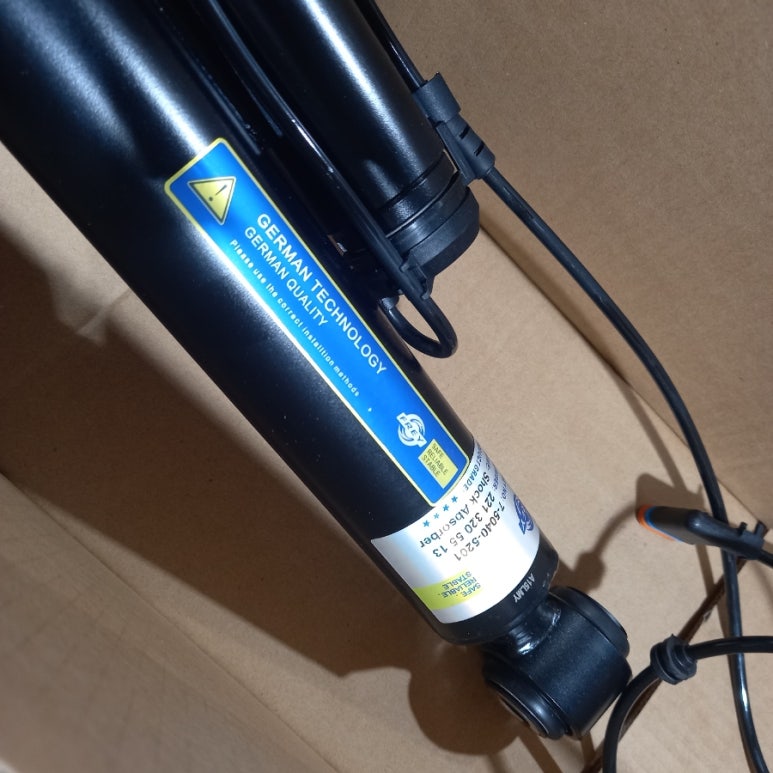

손상된 에어서스펜션을 교체할 신품 Frey 에어서스펜션입니다. Frey 에어서스펜션이 반드시 좋다는 포스팅이 아닙니다. 해당 차량에 많은 작업을 했던 제품이며, 그동안 쌓인 데이터로 가성비와 내구성이 입증된 제품이라는 점을 알리기 위한 포스팅입니다. 주변 하체 부품 탈거를 최소화하고, Frey 에어서스펜션 교체 작업을 진행 중에 있는 작업사진입니다.

에어 서스펜션 제작 업체

​

메르세데스-벤츠 W221의 리어 서스펜션은 멀티링크 구조를 기반으로 하며, 에어서스펜션 시스템의 핵심 부품(에어 스프링, 댐퍼 등)은 주로 다음과 같은 업체에서 공급됩니다.

​

메르세데스-벤츠 자체 제작

​

- 일부 서스펜션 컨트롤 유닛과 통합 시스템은 메르세데스-벤츠에서 직접 설계 및 조립.

- 최종 조립 및 튜닝은 독일 진델핑겐 공장에서 이루어짐.

​

ZF Friedrichshafen AG

​

- W221의 에어서스펜션 시스템, 특히 댐퍼와 에어 스프링 모듈의 주요 공급업체.

- ZF는 메르세데스-벤츠와 오랜 협력 관계를 유지하며, 고급 차량용 서스펜션 시스템(예: Sachs 브랜드)을 공급.

- W221의 리어 서스펜션에 사용되는 어댑티브 댐핑 시스템(ADS) 댐퍼는 ZF Sachs에서 제작.

​

Continental AG

​

- 에어 스프링 및 관련 공압 부품 공급.

- W221의 에어매틱 시스템에서 에어 스프링과 공기 공급 유닛의 일부를 담당.

​

독일 유럽 기반의 Frey 및 Bilstein 제품도 있으며, 미국시장을 기반으로한 Arnott 브랜드 제품도 있습니다.

​

특히 Frey는 독일에 본사를 둔 자동차 애프터마켓 부품 제조 및 유통 회사로, 메르세데스-벤츠 차량용 부품을 전문적으로 공급합니다. W221 S클래스의 에어서스펜션 관련 부품도 포함됩니다.

Frey 회사 개요

​

설립 1990년대 초반

본사 독일

주요 사업 메르세데스-벤츠, BMW 등 독일 프리미엄 차량용 애프터마켓 부품 제조 및 유통

​

판매 제품

​

- 서스펜션 부품(에어 스프링, 댐퍼, 컨트롤 암 등)

- 엔진 및 변속기 부품

- 전기/전자 부품(센서, ECU 등)

- 브레이크 시스템 및 기타 소모품

​

Frey 제품 특징

​

- OEM 품질에 근접한 고품질 애프터마켓 부품 제공.

- 정품(OEM) 대비 저렴한 가격으로 비용 효율적.

- W221 S클래스의 에어 스프링, 컴프레서, 댐퍼 등의 부품을 공급하며, 특히 에어서스펜션 수리 키트로 잘 알려짐.



에어서스펜션 유지보수 팁은 다음과 같습니다.

​

차체가 주저앉거나 컴프레서 소음이 심할 경우, 즉시 점검 권장합니다.

외부 주차 시 습기와 온도 변화로 인해 에어 스프링의 수명이 단축될 수 있으며, 지하 주차 환경에서 더 오래 사용 가능합니다.

정기적인 에어 튜브 및 컴프레서 점검으로 고가의 수리 비용 절감 가능합니다.

Frey 제품 또는 Bilstein 제품 애프터마켓 부품 사용 시 30~50% 비용 절감 가능합니다. Frey 제품과 Bilstein 제품이 모두 좋은 제품입니다. 자사 통계상 W221 모델에 가장 적합하고, 좋은 제품은 Frey 제품이었습니다.

​
