YF소나타 하이브리드 성능 저하 증상 진단 및 수리

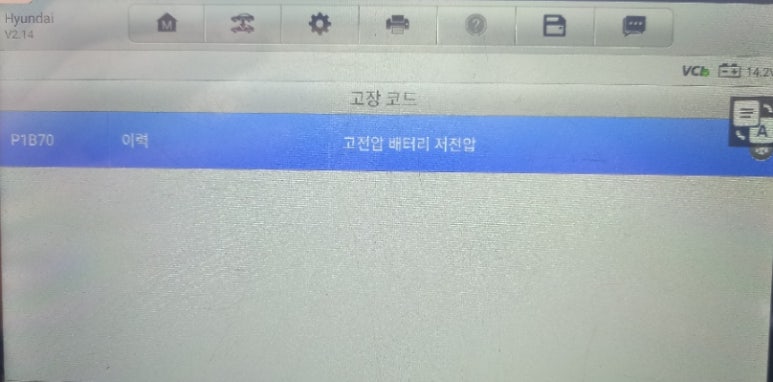

현대 YF 쏘나타 하이브리드 P1B70 고장 코드 내용 및 분석

​

P1B70 고장 코드는 주로 하이브리드 고전압 배터리 시스템과 관련된 문제로 발생합니다. 이 코드는 '고전압 배터리 셀 불균형' 또는 '하이브리드 배터리 팩 전압 감지 이상'을 의미하는 경우가 많습니다. 좀 더 구체적으로 설명하자면, 차량의 하이브리드 제어 시스템(HCU)이 고전압 배터리 팩 내의 개별 배터리 셀들 간의 전압 차이가 허용 범위를 벗어났다고 판단할 때 이 코드를 출력합니다.

​

하이브리드 차량의 고전압 배터리 팩은 여러 개의 작은 배터리 셀이 직렬 및 병렬로 연결되어 구성됩니다. 이 개별 셀들은 충전과 방전 과정에서 시간이 지남에 따라 성능이나 용량의 차이가 발생할 수 있습니다. P1B70은 이러한 셀들 간의 전압 불균형이 특정 기준치를 초과하여 하이브리드 시스템의 효율성을 저해하거나 안정성에 문제를 일으킬 가능성이 있음을 경고하는 것입니다. 이는 단순한 경고일 수도 있지만, 방치할 경우 배터리 팩의 전체 수명을 단축시키거나 하이브리드 시스템의 작동 불능으로 이어질 수 있는 심각한 문제의 전조가 될 수 있습니다.

P1B70 고장 코드 발생의 주요 원인

​

P1B70 고장 코드가 발생하는 데에는 여러 가지 원인이 있을 수 있습니다. 주요 원인들을 아래와 같이 상세하게 살펴보겠습니다.

​

1. 배터리 셀 노후화 및 성능 저하

​

YF 쏘나타 하이브리드와 같은 연식이 있는 차량의 경우, 고전압 배터리 팩을 구성하는 개별 셀들이 시간이 지남에 따라 자연스럽게 노후화되고 성능이 저하될 수 있습니다. 특히 특정 셀의 노후화가 빠르게 진행되면 해당 셀의 내부 저항이 증가하고, 충방전 효율이 떨어지면서 다른 셀들과의 전압 차이가 발생하게 됩니다. 이러한 셀 불균형이 심화되면 P1B70 코드가 점등됩니다.

​

2. 과도한 충방전 및 운전 습관

​

하이브리드 차량은 엔진과 모터를 번갈아 사용하며 배터리를 자주 충방전합니다. 급가속, 급감속이 잦은 운전 습관은 배터리에 과도한 부하를 주어 셀의 스트레스를 증가시키고, 결과적으로 셀 간의 불균형을 가속화시킬 수 있습니다. 특히 장시간 주차 후 배터리가 방전되거나, 매우 낮은 온도에서 차량을 운행하는 것도 배터리 성능에 악영향을 미칠 수 있습니다.

3. 배터리 관리 시스템 (BMS) 문제

​

배터리 관리 시스템은 고전압 배터리 팩의 전압, 전류, 온도 등을 모니터링하고 개별 셀들의 균형을 유지하는 중요한 역할을 합니다. 만약 BMS 모듈 자체에 결함이 있거나, 셀 전압을 측정하는 센서에 오류가 발생할 경우, 실제로는 큰 문제가 없더라도 잘못된 정보를 전달하여 P1B70 코드를 출력할 수 있습니다.

​

4. 배터리 팩 내부 냉각 시스템 문제

​

고전압 배터리는 작동 중 열이 발생하므로 적절한 냉각이 필수적입니다. YF 쏘나타 하이브리드에는 배터리 팩 냉각팬과 덕트 시스템이 장착되어 있습니다. 만약 냉각팬이 고장 나거나 냉각 통로가 이물질로 막히는 등 냉각 효율이 떨어지면, 배터리 팩 내부의 온도가 상승하고 이는 특정 셀의 과열을 유발하여 성능 저하 및 전압 불균형으로 이어질 수 있습니다.

5. 배터리 팩 연결 부위 접촉 불량 또는 배선 문제

​

고전압 배터리 팩 내부의 셀 연결 단자나 팩과 BMS를 연결하는 배선에 부식, 풀림, 손상 등의 문제가 발생할 수 있습니다. 이러한 접촉 불량은 특정 셀의 전압 감지에 오류를 일으키거나 전류 흐름을 방해하여 P1B70 코드를 발생시키는 원인이 됩니다.

​

6. 습기 또는 이물질 유입

​

배터리 팩 내부로 습기나 이물질이 유입될 경우, 합선이나 절연 불량 등을 일으켜 셀의 오작동을 유발할 수 있습니다. 이는 특히 하부 충격 등으로 배터리 팩 케이스에 손상이 발생했을 때 발생할 가능성이 있습니다.

P1B70 고장 코드의 수리 방법

​

P1B70 고장 코드가 점등되었을 때 고려할 수 있는 수리 방법은 원인에 따라 다양합니다. 정확한 진단이 선행되어야 하며, 고전압 시스템은 위험하므로 반드시 전문가에게 맡기는 것이 중요합니다.

​

1. 정확한 진단 스캔 및 데이터 분석

​

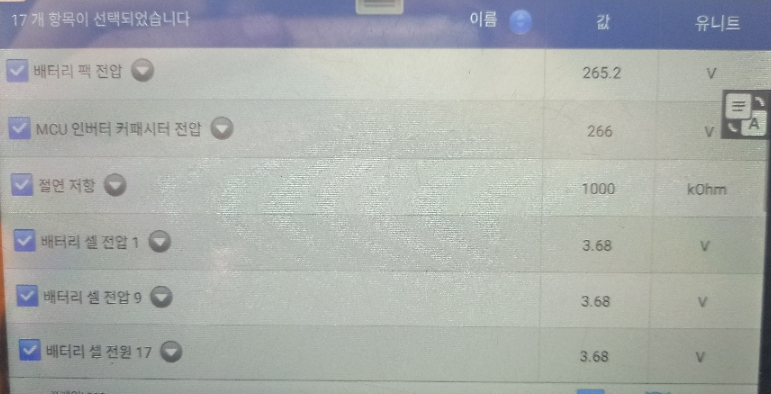

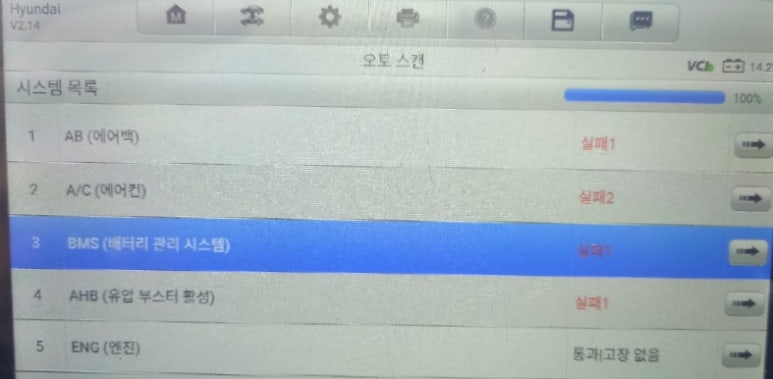

가장 먼저 전문 진단 장비를 사용하여 차량의 하이브리드 시스템을 스캔하고, P1B70 코드와 함께 나타나는 다른 고장 코드나 배터리 셀별 전압 데이터를 확인해야 합니다. 이 데이터는 어떤 셀이 문제인지, 그리고 그 불균형 정도가 얼마나 심한지를 파악하는 데 결정적인 정보를 제공합니다. 실시간 전압 그래프를 통해 셀 간의 전압 차이를 시각적으로 확인하는 것이 중요합니다.

​

2. 고전압 배터리 셀 밸런싱 작업

​

셀 간의 전압 불균형이 심하지 않다면, 배터리 팩을 분해하여 문제가 있는 셀을 식별하고 밸런싱 작업을 시도할 수 있습니다. 이 작업은 전압이 높은 셀의 에너지를 소모시키거나 전압이 낮은 셀을 충전하여 전체 팩의 전압을 고르게 맞추는 과정입니다. 하지만 YF 쏘나타 하이브리드 배터리는 완전 분해 후 개별 셀을 교체하는 것이 아니라, 팩 내부의 모듈 단위로 밸런싱을 시도하거나 리프레싱(재생) 작업을 진행하는 경우가 많습니다. 이 방법은 배터리 팩의 전체 교체 비용 부담을 줄일 수 있는 대안이 될 수 있습니다.

3. 배터리 관리 시스템 (BMS) 점검 및 교체

​

진단 결과 BMS 모듈 자체의 결함이나 센서 이상이 확인된다면, 해당 BMS 모듈을 교체해야 합니다. BMS는 배터리 팩의 '뇌'와 같은 역할을 하므로, 이 부분이 고장 나면 배터리 시스템 전체가 제대로 작동하지 않습니다. 교체 후에는 새로운 BMS와 차량 시스템 간의 통신이 원활하게 이루어지도록 코딩 및 초기화 작업이 필요할 수 있습니다.

​

4. 배터리 팩 냉각 시스템 점검 및 수리

​

배터리 냉각팬의 작동 여부를 확인하고, 덕트 내부에 먼지나 이물질이 쌓여 공기 흐름을 방해하는지 점검합니다. 냉각팬이 고장 났다면 교체하고, 덕트를 청소하여 냉각 효율을 복구해야 합니다. 배터리 온도 센서의 작동 여부도 함께 확인하여 문제가 있다면 교체하는 것이 좋습니다.

5. 배선 및 커넥터 점검 및 수리

​

배터리 팩 내부 또는 외부로 연결된 고전압 배선 및 커넥터 부위를 육안으로 꼼꼼히 확인합니다. 부식, 손상, 풀림 등이 발견되면 해당 부품을 수리하거나 교체해야 합니다. 특히 고전압 시스템은 안전에 직결되므로 절연 상태를 철저히 점검해야 합니다.

​

6. 고전압 배터리 팩 교체

​

만약 위와 같은 방법으로 문제가 해결되지 않거나, 배터리 셀의 노후화가 너무 심하여 밸런싱 작업으로 회복이 불가능하다고 판단될 경우, 최종적으로 고전압 배터리 팩 전체를 교체해야 합니다. 이는 가장 비용이 많이 드는 수리 방법이지만, 근본적인 해결책이 될 수 있습니다. 신품 배터리 팩 외에 재생 배터리 팩 또는 인증된 중고 배터리 팩을 사용하는 것도 고려해볼 수 있습니다.

7. 소프트웨어 업데이트 및 초기화

​

간혹 하이브리드 제어 시스템이나 BMS의 소프트웨어 버그로 인해 고장 코드가 발생하는 경우가 있습니다. 최신 버전의 소프트웨어로 업데이트하거나, 시스템을 초기화하여 문제를 해결할 수 있는지 시도해볼 수 있습니다.

YF 쏘나타 하이브리드의 P1B70 코드는 고전압 배터리 시스템의 핵심적인 문제를 시사할 수 있으므로, 반드시 하이브리드 전문 정비 업체를 방문하여 정확한 진단과 적절한 수리를 받으시기를 권장합니다. 안전과 직결되는 부분이므로 충분한 지식과 경험을 가진 전문가에게 맡기는 것이 중요합니다.

​
