체킹 차징 시스템 도요타 캠리 고장 원인 해결

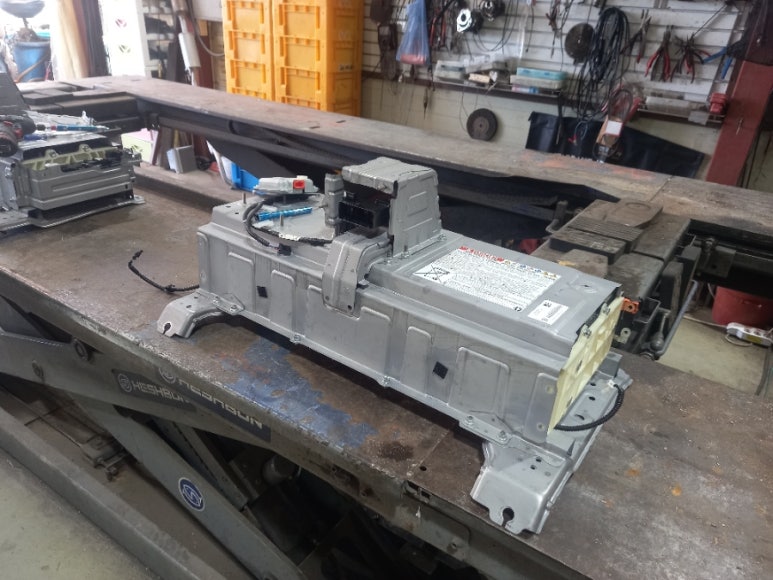

도요타 캠리 하이브리드 고전압 배터리

​

도요타 캠리 하이브리드 차량의 고전압 배터리는 제조사 보증 기간 외에도 특정 업체에서 추가로 주행 거리와 관계없이 4년 보증을 제공하는 경우가 있습니다. 일반적으로 제조사의 보증 기간은 주행 거리 2만킬로 또는 1년 무상으로 제공되는 경우가 많지만, 일부 전문 업체에서는 이보다 더 긴 보증 기간을 제공하기도 합니다.

​

렉서스 ES300h와 도요타 캠리 하이브리드는 고전압 배터리 플랫폼을 공유하는 경우가 많아, 동일한 품질의 배터리 서비스 혜택을 기대해 볼 수 있습니다. 이러한 긴 보증 기간은 하이브리드 배터리 수명에 대한 걱정을 덜어주고, 장기적인 차량 유지 보수 비용 절감에도 큰 도움이 될 수 있습니다.

인버터의 역할과 간헐적 고장 증상

​

하이브리드 차량에서 인버터는 매우 중요한 부품입니다. 고전압 배터리에서 생성된 직류(DC) 전력을 교류(AC) 전력으로 변환하여 구동 모터에 공급하고, 반대로 모터에서 생성된 교류 전력을 직류 전력으로 변환하여 고전압 배터리를 충전하는 역할을 수행합니다. 즉, 차량의 구동과 배터리 관리에 핵심적인 역할을 담당하는 부품이라고 할 수 있습니다.

​

인버터에 간헐적인 고장이 발생할 경우, 다음과 같은 증상들이 나타날 수 있습니다.

​

동력 손실 또는 출력 저하

​

주행 중 갑자기 가속이 원활하지 않거나, 차량의 힘이 약해지는 느낌을 받을 수 있습니다.

​

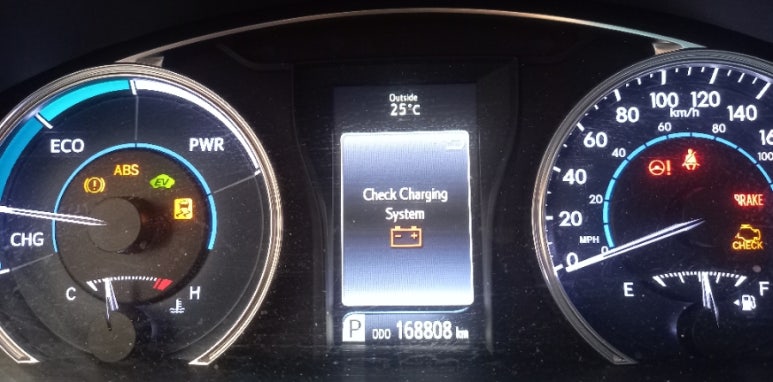

엔진 경고등 점등

​

계기판에 엔진 체크등이나 하이브리드 시스템 경고등이 점등될 수 있습니다. 간헐적 고장이므로 껐다 켰을 때 잠시 사라질 수도 있습니다.



불안정한 주행

​

주행 중 울컥거림이나 변속 충격과 유사한 현상이 발생할 수 있습니다.

​

시동 꺼짐 또는 재시동 불가

​

심한 경우 주행 중 시동이 꺼지거나, 시동이 걸리지 않는 상황이 발생할 수도 있습니다.

​

냉각팬 소음 또는 과열 경고

​

인버터는 작동 중에 열이 많이 발생하므로 냉각 시스템이 필수적입니다. 냉각 시스템 이상으로 인버터가 과열되면 경고등이 점등되거나, 비정상적인 냉각팬 소음이 들릴 수 있습니다.

주요 고장 코드 및 그 의미

​

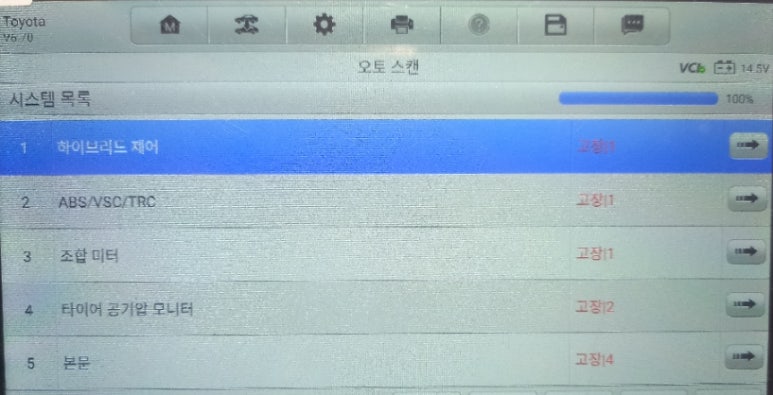

하이브리드 차량에서 인버터 또는 고전압 배터리에 문제가 발생하면, 차량 진단 시스템에 특정 고장 코드가 기록됩니다. 몇 가지 주요 고장 코드와 그 의미는 다음과 같습니다.

​

P0A80 '하이브리드 배터리 팩 교체 필요 (Replace hybrid battery pack)'

​

이 고장 코드는 고전압 배터리 팩 자체의 성능 저하 또는 내부 셀의 불균형이 심각하여 교체가 필요함을 의미합니다. 이 코드가 표출될 경우, 배터리 문제가 매우 신뢰성 있게 진단된 것으로 볼 수 있습니다.

​

P0A78 하이브리드 모터 구동 인버터 모듈 성능 이상 (Drive Motor Inverter Performance)

​

인버터 내부의 IGBT(절연 게이트 양극 트랜지스터)와 같은 전력 모듈에 문제가 발생했음을 나타냅니다.

​

P0A1A 하이브리드 배터리 팩 냉각 팬 제어 회로 이상 (Hybrid Battery Pack Cooling Fan Control Circuit)

​

고전압 배터리 팩의 냉각 시스템에 문제가 발생했을 때 나타나는 코드입니다. 배터리 과열은 성능 저하 및 수명 단축의 주요 원인이 됩니다.

21F145, 21F257, 21F2B2 같은 특정 제조사 코드는 진단 장비를 통해 정확한 원인을 파악해야 합니다. 고장 코드는 문제의 방향을 제시해 주지만, 최종적인 진단과 수리를 위해서는 하이브리드 전문가의 면밀한 점검이 필수적입니다.

고장 원인 및 수리 방법

​

1. 인버터 고장 원인 및 수리 방법

​

고장 원인

​

과열

​

인버터 내부의 전력 반도체(IGBT)는 고온에 취약합니다. 인버터 냉각 시스템의 불량(냉각수 부족, 냉각 펌프 고장, 냉각 라인 막힘 등)으로 인해 과열이 발생하면 인버터가 손상될 수 있습니다.

​

전자 부품 노후화

​

인버터 내부의 콘덴서, 저항, 트랜지스터 등의 전자 부품들은 시간이 지남에 따라 성능이 저하되거나 수명이 다하여 고장을 일으킬 수 있습니다. 특히 전해 콘덴서의 경우 열에 취약하여 용량 감소나 파손으로 이어지기 쉽습니다.

​

외부 충격 또는 수분 유입

​

사고로 인한 충격이나 수분 유입은 인버터 내부 회로에 단락이나 부식을 일으켜 고장을 유발할 수 있습니다.

소프트웨어 오류

​

인버터를 제어하는 소프트웨어에 문제가 발생하거나 업데이트가 필요한 경우, 오작동을 일으킬 수 있습니다.

​

높은 전압 스트레스

​

순간적인 과전압이나 전압 변동이 심할 경우 인버터 내부 부품에 무리가 가서 고장이 발생하기도 합니다.

수리 방법

​

정밀 진단

​

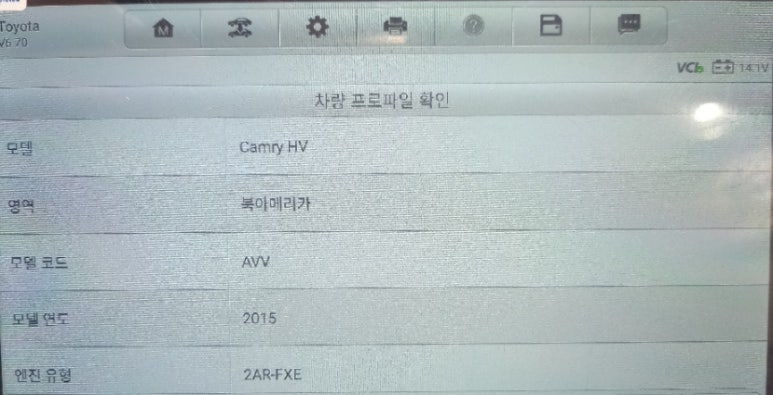

전문 진단 장비를 이용하여 고장 코드를 확인하고, 인버터 내부의 전압, 전류, 온도 센서 등의 데이터를 분석합니다. 인버터 냉각 라인의 누수 여부나 냉각수 상태도 점검합니다.

​

부분 수리 (모듈 교체)

​

경우에 따라서는 인버터 내부의 특정 손상 모듈(예: IGBT 모듈)만 교체하여 수리가 가능할 수도 있습니다. 이는 전체 인버터를 교체하는 것보다 비용 효율적일 수 있습니다. 하지만 이는 고도의 기술과 전문 장비를 필요로 합니다.

​

인버터 전체 교체

​

손상이 심하거나 부분 수리가 불가능할 경우에는 인버터 어셈블리 전체를 교체해야 합니다. 정품 신품 인버터는 비용이 많이 들 수 있으므로, 인증된 재생품(리퍼비시 제품)을 고려할 수도 있습니다.

​

소프트웨어 업데이트

​

인버터 관련 소프트웨어 오류가 의심될 경우, 제조사에서 제공하는 최신 버전으로 소프트웨어를 업데이트하여 문제를 해결할 수 있습니다.

​

냉각 시스템 점검 및 수리

​

인버터 과열이 원인이라면, 인버터 냉각 펌프, 라디에이터, 냉각수 등의 냉각 시스템을 점검하고 필요에 따라 수리하거나 교체해야 합니다.

2. 고전압 배터리 팩 고장 원인 및 수리 방법

​

고장 원인

​

셀 노후화 및 불균형

​

하이브리드 배터리 팩은 여러 개의 셀로 구성되어 있습니다. 시간이 지남에 따라 특정 셀들이 다른 셀들보다 빨리 노후되어 전압 불균형이 발생하고, 이는 전체 배터리 팩의 성능 저하와 고장으로 이어집니다. P0A80 코드는 주로 이러한 셀 불균형과 관련된 문제입니다.

​

과충전 및 과방전 현상

​

차량의 BMS(배터리 관리 시스템)가 제대로 작동하지 않거나, 특정 사용 환경에서 배터리가 과도하게 충전되거나 방전되면 셀에 손상을 줄 수 있습니다.

​

온도 관리 실패

​

고온 또는 저온 환경에 지속적으로 노출되거나, 배터리 냉각 시스템에 문제가 생기면 배터리 셀의 수명이 급격히 단축될 수 있습니다.

​

물리적 손상

​

사고 등으로 인한 충격이나 진동은 배터리 팩 내부의 연결 부위나 셀에 손상을 줄 수 있습니다.

​

습기 또는 액체 침투

​

배터리 팩 내부에 습기나 액체가 유입되면 단락이나 부식을 일으켜 고장을 유발할 수 있습니다.

수리 방법

​

정밀 진단

​

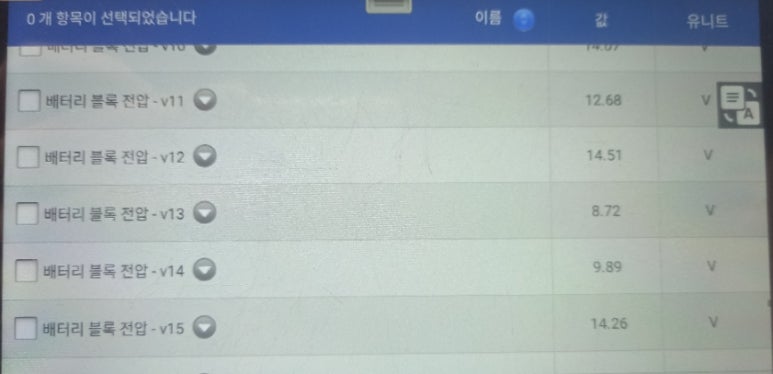

전용 진단 장비를 사용하여 배터리 팩 내부의 각 셀 전압, 내부 저항, 온도 등의 데이터를 측정하여 어느 셀에 문제가 있는지 정확히 파악합니다.

​

모듈 교체 및 셀 밸런싱

​

손상된 특정 배터리 모듈(몇 개의 셀이 묶인 단위)만을 교체하고, 전체 배터리 팩의 셀 간 전압 밸런스를 맞춰주는 작업을 진행합니다. 이는 전체 팩 교체보다 경제적인 대안이 될 수 있습니다.

​

배터리 팩 재생

​

배터리 팩 전체를 분해하여 노후된 셀을 교체하고 재조립한 후, 엄격한 테스트를 거쳐 성능을 회복시키는 방법입니다. 이 또한 새 배터리 팩 교체보다 저렴하며, 4년 보증과 같은 서비스가 함께 제공될 수 있습니다.

고전압 배터리 팩 전체 교체

​

배터리 팩 손상이 광범위하거나 재생이 불가능할 경우에는 새 고전압 배터리 팩으로 전체를 교체해야 합니다. 이는 가장 확실한 방법이지만, 비용이 가장 많이 드는 수리 방법이기도 합니다.

​

배터리 냉각 시스템 점검 및 수리

​

배터리 과열이 원인이라면, 배터리 팩 냉각팬, 덕트, 필터 등을 점검하고 필요에 따라 교체하여 냉각 효율을 복원해야 합니다.

​

하이브리드 차량의 인버터와 고전압 배터리는 매우 민감하고 중요한 부품이므로, 간헐적인 증상이 나타날 때 바로 전문적인 진단을 받아보시는 것이 중요합니다. 특히 도요타 캠리 하이브리드처럼 4년 보증이 가능한 제공하는 업체의 경우, 고전압 배터리뿐만 아니라 재생 배터리에 대해서도 신뢰할 수 있는 보증을 받을 수 있으므로 이러한 서비스 정보를 활용하시는 것도 현명한 방법입니다.

​
