현대 그랜저 HG 하이브리드 인버터 및 고전압 배터리 손상에 대한 이해
현대 그랜저 HG 하이브리드 차량을 포함한 모든 하이브리드 차량에서 인버터는 매우 중요한 부품입니다. 인버터는 고전압 배터리에서 생성된 직류(DC) 전력을 교류(AC) 전력으로 변환하여 모터에 공급하고, 반대로 모터에서 생성된 교류 전력을 직류 전력으로 변환하여 고전압 배터리를 충전하는 역할을 합니다. 이러한 인버터를 현대기아차에서는 HCPU (Hybrid Power Control Unit) 또는 HPU (Hybrid Power Unit)라고도 부릅니다. 이 부품이 고장 나면 차량 주행 성능 저하, 시동 불능, 충전 이상 등 다양한 심각한 문제가 발생할 수 있으며, 이는 고전압 배터리에 직접적인 손상을 줄 수 있습니다.
특히 인버터 고장은 단순한 인버터 자체의 문제가 아니라, 고전압 배터리 제어부나 관련 센서 라인의 문제로 이어지는 경우가 많습니다. 고전압 배터리 모듈의 육안 검사와 스캐너 수치 진단을 통해 전문가의 정확한 판단을 받는 것이 중요합니다. 특히 현대 기아 하이브리드 차량에서는 고전압 배터리 전압 센싱 라인 단선 에러코드가 주로 발생하는데, 이는 고전압 배터리팩 문제와 함께 관련 제어부 문제일 가능성이 큽니다.
예상되는 주요 폴트 코드 및 관련 증상
고전압 배터리 시스템과 인버터(HCPU/HPU) 관련 고장은 복합적으로 나타나는 경우가 많습니다. 정확한 진단을 위해서는 전용 진단 스캐너를 연결하여 고장 코드를 확인해야 합니다. 2015년식 그랜저 HG 하이브리드에서 인버터 고장으로 인해 고전압 배터리 손상 가능성이 있을 때 나타날 수 있는 주요 폴트 코드는 다음과 같습니다.
P0AA6 (하이브리드 배터리 전압 시스템 격리 오류)
이 코드는 고전압 배터리 시스템의 절연 상태에 문제가 발생했을 때 나타납니다. 인버터 고장으로 인해 전력 변환 과정에서 이상 전압이 발생하거나, 인버터 자체의 절연이 파손되면 배터리 시스템의 절연 파괴로 이어질 수 있습니다. 이는 배터리 셀 손상을 가속화시킬 수 있습니다.
P0A78 (구동 모터 A 인버터 성능 이상)
인버터가 구동 모터에 적절한 전력을 공급하지 못하거나, 효율이 떨어진 경우에 발생할 수 있는 코드입니다. 이 상태가 지속되면 모터와 배터리에 과도한 부하가 걸려 모두 손상될 위험이 있습니다.
P1B77 (하이브리드 파워트레인 제어 모듈 내부 고장)
HPCM은 하이브리드 시스템 전체를 제어하는 핵심 부품으로, 인버터 역시 HPCM의 제어를 받습니다. HPCM 자체의 결함이나 인버터와의 통신 문제로 인해 이 코드가 발생할 수 있습니다.
U1116 (통신 오류 코드)
특정 제어 장치 간 통신 오류를 나타내는 코드입니다. 인버터와 다른 제어 모듈, 예를 들어 HPCM이나 BMS(Battery Management System) 간 통신에 문제가 생기면 차량이 올바르게 작동하지 않으며, 이는 인버터나 배터리 문제로 오인될 수 있습니다. 2015년식 그랜저 HG 하이브리드에서 U1116 코드가 기록된 사례가 있습니다.

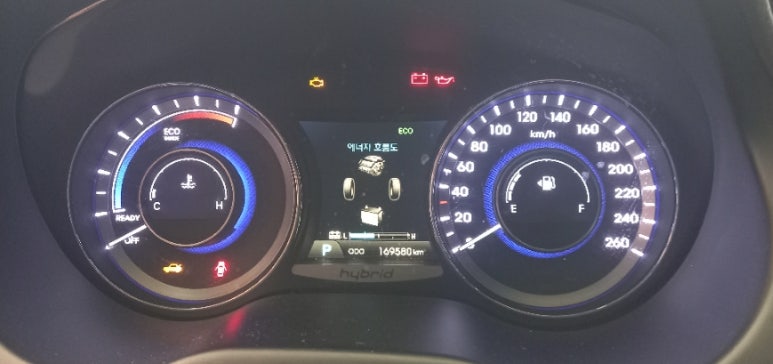

이러한 고장 코드들은 단독으로 나타나기보다는 여러 코드와 함께 나타나며, 계기판에 '충전 시스템을 점검하세요', '하이브리드 시스템 경고등', '엔진 경고등' 등의 메시지와 함께 차량이 갑자기 멈추거나 출력이 저하되는 등의 증상이 동반될 수 있습니다.
고장 원인 및 수리 방법 상세
1. 고장 원인 분석
인버터 고장은 여러 복합적인 원인으로 발생할 수 있으며, 이 고장은 고전압 배터리에 치명적인 영향을 줄 수 있습니다.
인버터 내부 소자 불량
인버터 내부에 있는 IGBT(절연 게이트 양극성 트랜지스터)나 기타 전력 소자들이 과열, 과부하 등으로 인해 손상되는 것이 가장 흔한 원인입니다. 이 경우 정확한 전력 변환이 이루어지지 않아 배터리에 불규칙한 전압 또는 전류가 가해져 배터리 셀의 손상이나 과열을 유발할 수 있습니다.
제어 로직 오류 또는 센서 이상
인버터를 제어하는 소프트웨어 또는 하드웨어에 오류가 있거나, 인버터 내부의 온도, 전압, 전류 등을 감지하는 센서가 고장 나면 인버터가 비정상적으로 작동합니다. 이로 인해 고전압 배터리의 충전과 방전이 비정상적으로 이루어져 배터리 수명을 단축시키고, 심한 경우 배터리 과열이나 파손을 초래할 수 있습니다.
고전압 라인 또는 접촉 불량
인버터와 고전압 배터리 사이를 연결하는 전력 케이블 또는 커넥터에 부식, 단선, 접촉 불량 등의 문제가 발생하면 인버터로의 전력 공급이 원활하지 않거나, 인버터에서 변환된 전력이 배터리로 제대로 전달되지 않을 수 있습니다. 이는 시스템 전체의 효율을 떨어뜨리고, 과부하를 유발하여 배터리와 인버터 모두에 악영향을 미칩니다.
냉각 시스템 문제
인버터는 작동 중 많은 열을 발생시키므로 효율적인 냉각이 필수적입니다. 인버터 냉각 시스템에 문제가 생겨(냉각수 부족, 펌프 고장 등) 과열되면 인버터 내부 소자들이 손상될 가능성이 매우 높아집니다. 인버터의 과열은 주변 고전압 배터리에도 영향을 미쳐 배터리의 온도를 높이고 셀 성능을 저하시킬 수 있습니다.
외부 환경 요인
침수, 충격, 또는 고온 다습한 환경에 지속적으로 노출되는 경우에도 인버터의 전기 회로가 손상될 수 있습니다. 특히 트렁크 침수 등으로 인해 고전압 배터리팩이 손상되는 경우도 발생할 수 있으니 주의가 필요합니다.
2. 수리 방법
인버터 고장 및 고전압 배터리 손상 수리는 전문적인 진단과 기술이 필요하며, 자가 수리는 매우 위험하므로 반드시 전문가에게 의뢰해야 합니다.
정밀 진단
고장 코드 분석

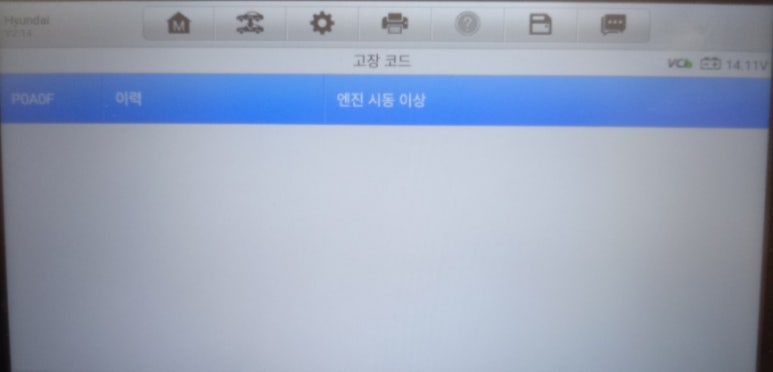

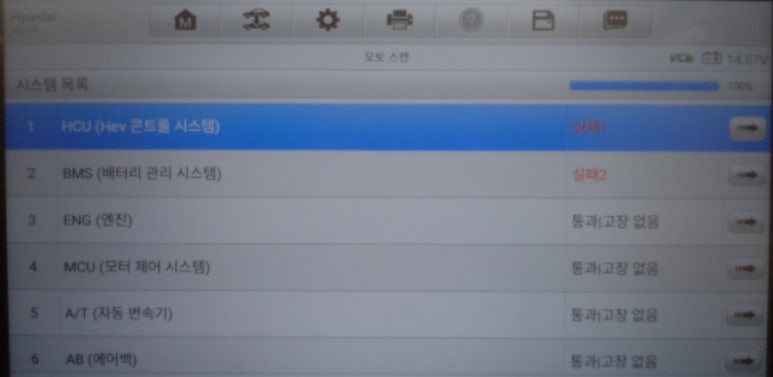

전용 진단 스캐너를 사용하여 현재 기록된 고장 코드를 정확히 확인하고, 고장 이력을 분석합니다. 단순한 에러 코드 외에 실제 시스템 수치와 작동 상황별 흐름을 종합적으로 판단하는 것이 중요합니다.
고전압 배터리 모듈 점검

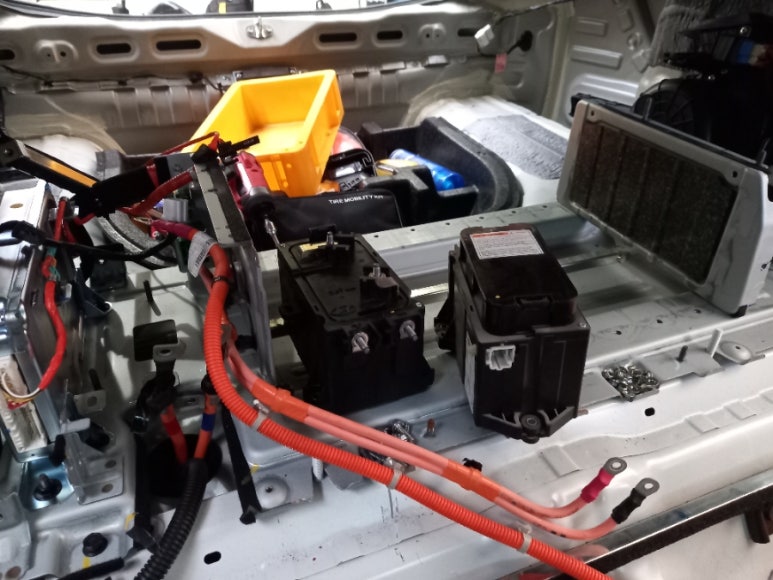

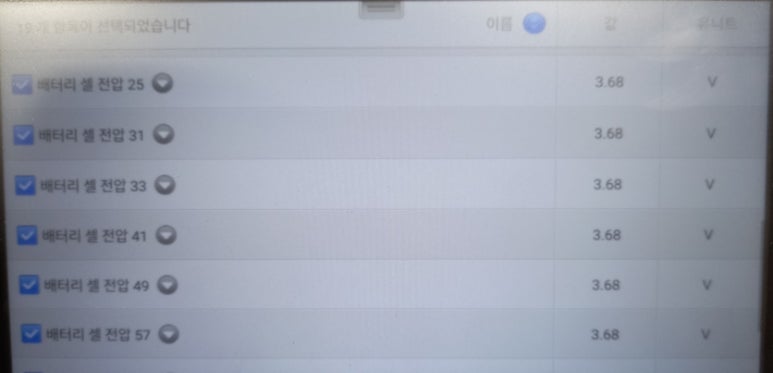

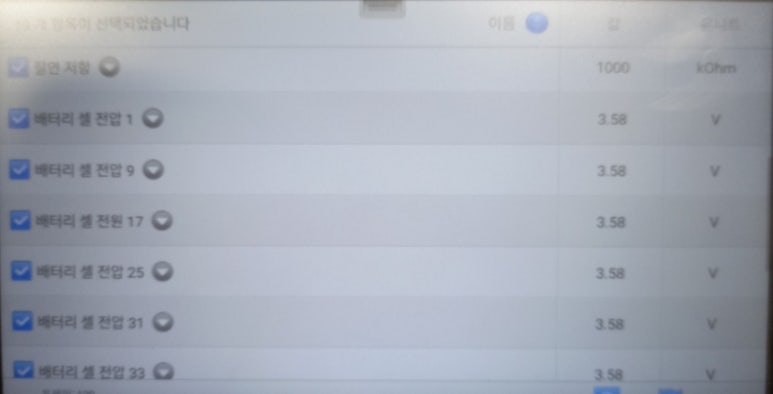

9개에 달하는 고전압 배터리 모듈 각각의 전압, 전류, 온도 편차를 스캐너로 확인하고, 필요시 육안으로도 점검하여 손상 여부를 판단합니다. 셀 간 전압 편차가 0.02볼트를 초과하면 배터리 불균형이 심각한 상태로 판단하며, 저희 배터리플랜트에서는 출고 전 0.00볼트를 기준으로 하여 신품 수준을 확인하고 있습니다.

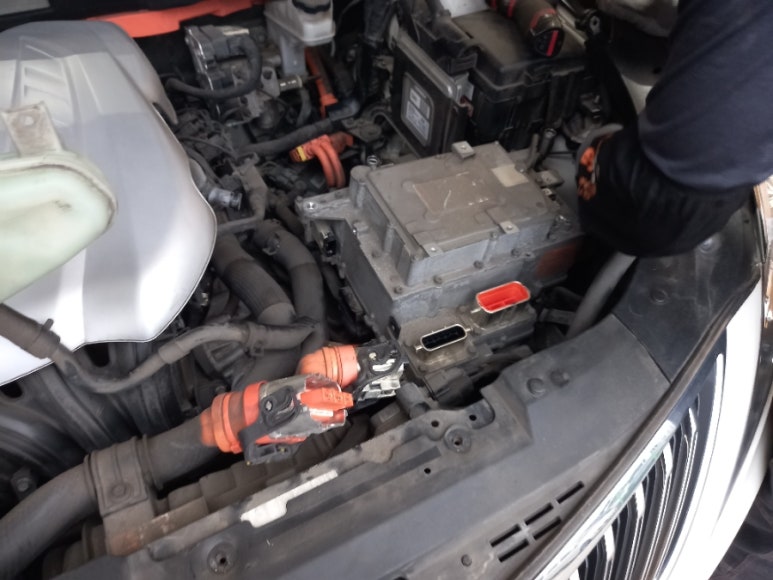

인버터 및 HCPU 점검
인버터 내부의 전력 소자(IGBT)의 정상 작동 여부, 냉각 시스템 상태(냉각수 누수, 펌프 작동), 전력 케이블의 단선 및 부식 여부를 점검합니다.
BMS (Battery Management System) 점검
배터리 셀 밸런싱을 담당하는 BMS의 제어부 이상 여부를 진단합니다. 현대 기아차의 경우 BMS 제어부가 취약한 경우가 많아 개선된 칩셋을 사용하는 것이 좋습니다.
수리 및 교체
인버터(HCPU/HPU) 교체 또는 수리
진단 결과 인버터 자체의 문제가 확인되면 인버터 전체를 교체하거나, 내부 손상된 특정 부품만 수리할 수 있습니다. 교체 시에는 순정 부품 또는 성능이 검증된 애프터마켓 부품을 사용해야 합니다.
고전압 배터리팩 재생 (리빌딩) 또는 교체
인버터 고장으로 인해 손상된 고전압 배터리는 재생 (리빌딩) 또는 전체 교체가 필요합니다. 리빌딩은 손상된 셀 모듈만 교체하여 전체 팩의 성능을 복원하는 방법이며, 이는 신품 배터리 교체보다 경제적일 수 있습니다. 중요한 것은 재생된 배터리팩이라 할지라도 기존 하이브리드 시스템에 안정적으로 안착시켜주는 시스템 안정화 작업이 필수적이라는 점입니다.
BMS 및 관련 배선 점검 및 교체: 배터리 모듈 간 밸런싱에 문제가 있거나 전압 센싱 라인 단선이 확인되면 BMS 보드를 교체하거나 손상된 배선을 수리 및 교체합니다.
시스템 안정화 작업 및 사후 관리
인버터 또는 고전압 배터리를 교체한 후에는 반드시 시스템 안정화 작업을 거쳐야 합니다. 이는 새로 교체된 부품이 차량의 다른 제어 장치들과 정상적으로 통신하고 연동되도록 하는 과정입니다. 스캐너를 통해 다양한 작동 상황에서의 배터리 셀 간 전압 편차와 시스템 작동 수치를 면밀히 확인해야 합니다.
수리 후에도 주기적으로 하이브리드 시스템 전문가에게 점검 및 진단을 받아 고전압 배터리의 셀 및 모듈 간 밸런싱 상태를 관리하는 것이 중요합니다.
그랜저 HG 하이브리드 차량은 2015년식은 이제 하이브리드 시스템 부품의 노화가 시작될 시점입니다. 인버터와 고전압 배터리는 매우 밀접하게 연결되어 있어 한쪽의 고장이 다른 쪽에 영향을 미치는 경우가 많습니다. 따라서 신속하고 정확한 진단을 통해 더 큰 문제로 발전하기 전에 적절한 조치를 취하는 것이 중요합니다.
만약 여러분의 하이브리드 차량 및 전기차 배터리의 문제가 발생했다면 정확한 밸런싱 리빌딩배터리를 원칙으로 하는 전국 수리망을 갖춘 밸런싱 하이브리드 메인배터리 리빌딩 서비스를 이용하시길 권장합니다.
