현대기아차 하이브리드 SOC 30% 미만 시동 불능 현상 수리

K7 하이브리드를 포함한 모든 하이브리드 차량은 고전압 배터리의 SOC State Of Charge 충전 상태가 특정 수준 이하로 떨어지면, 배터리 보호 및 시스템 안전을 위해 시동이 걸리지 않도록 설계되어 있습니다. 이는 배터리의 수명을 연장하고, 극심한 방전으로 인한 손상을 방지하기 위한 중요한 보호 메커니즘입니다. 일반적으로 배터리의 SOC가 30% 미만으로 떨어지면, 차량의 시동이 불가능하거나 주행에 제한이 생길 수 있습니다.

이러한 증상이 발생했을 때 고려할 수 있는 주된 원인

​

1. 고전압 배터리 자체 문제

​

배터리 셀의 노후화, 불균형, 또는 손상으로 인해 실제 SOC가 낮거나, 시스템이 SOC를 잘못 인식할 수 있습니다.

​

2. 배터리 관리 시스템 (BMS) 문제

​

BMS가 고전압 배터리의 상태를 정확하게 모니터링하지 못하거나, 시스템과의 통신에 문제가 생길 경우 오작동으로 인해 시동 불능이 발생할 수 있습니다.

3. 인버터 HPCU Hybrid Power Control Unit 문제

​

인버터는 고전압 배터리를 충전하고, 배터리의 직류 전력을 교류 전력으로 변환하여 모터를 구동하는 핵심 부품입니다. 만약 인버터에 고장이 발생하면 고전압 배터리 충전이 불가능해지거나, 전력 변환이 제대로 이루어지지 않아 SOC가 낮아지고 결국 시동 불능으로 이어질 수 있습니다. 심지어 인버터 고장으로 인해 일시적으로 C1102 배터리 전압 낮음과 같은 에러 코드가 표출될 가능성도 있습니다.

​

따라서 SOC 30% 미만 시동불능 현상은 단순히 배터리가 방전된 것을 넘어 인버터를 포함한 하이브리드 시스템 전반의 정밀 진단이 필요한 심각한 신호라고 할 수 있습니다.

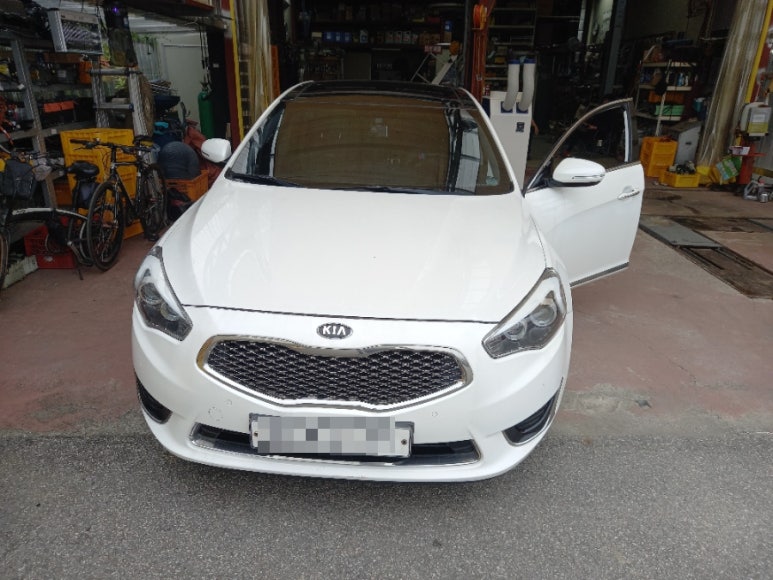

K7 하이브리드 인버터 고장 원인

​

인버터는 하이브리드 차량의 핵심 부품으로, 'HPCU' 또는 'HCU', 'MCU' 등으로도 불리며, 고전압 배터리와 모터 사이에서 전력 변환을 담당합니다. 이 부품이 고장나면 차량 주행이 불가능해지거나 시동 자체가 걸리지 않는 심각한 문제가 발생할 수 있습니다.

​

주요 고장 원인은 다음과 같습니다.

​

1. 과열 (Overheating)

​

인버터는 작동 중에 많은 열을 발생시킵니다. 냉각 시스템(냉각수 펌프, 라디에이터, 팬 등)에 문제가 발생하여 인버터가 과열되면 내부의 민감한 전자 부품들이 손상될 수 있습니다. 과열은 인버터 고장의 가장 흔한 원인 중 하나입니다.

2. 내부 부품 노후화 및 손상

​

인버터 내부에는 IGBT(절연 게이트 양극성 트랜지스터) 모듈, 커패시터, 다이오드 등 고전압 및 고전류를 처리하는 핵심 전자 부품들이 들어 있습니다. 이 부품들은 주행거리나 사용 기간이 늘어남에 따라 자연스럽게 노후화되거나, 전력 서지, 진동, 과부하 등으로 인해 손상될 수 있습니다. 특히 IGBT는 고장률이 높은 부품 중 하나입니다.

​

3. CAN 통신 오류

​

인버터는 차량의 다른 제어 장치(엔진 제어 유닛, 배터리 관리 시스템 등)와 CAN(Controller Area Network) 통신을 통해 정보를 주고받습니다. 만약 'U0110 CAN 통신회로 MCU 응답 지연'과 같은 통신 오류 코드가 발생하면, 인버터가 제대로 작동하지 않아 시동 불능의 원인이 될 수 있습니다. 통신 불량은 시스템 전체의 오작동을 유발합니다.

4. 수분 침투 및 오염

​

인버터 하우징 내부로 수분이나 이물질이 침투할 경우, 내부 회로가 단락되거나 부식되어 고장을 일으킬 수 있습니다. 특히 침수 이력이 있는 차량이나 습기가 많은 환경에 자주 노출된 차량에서 발생할 가능성이 있습니다.

​

5. 제조 결함

​

드물지만, 생산 과정에서의 초기 불량이나 설계 결함으로 인해 인버터 고장이 발생할 수도 있습니다. 이 경우 보증 기간 내에 무상 수리가 가능할 수 있습니다.

​

6. 소프트웨어 오류

​

인버터의 작동을 제어하는 소프트웨어에 문제가 발생하여 고장이 나타날 수도 있습니다. 이는 업데이트나 재프로그래밍을 통해 해결될 수 있는 경우도 있습니다.

인버터 고장이 진단되면, 다음과 같은 방법으로 수리 및 교체가 이루어질 수 있습니다.

​

1. 정밀 진단 Fault Diagnosis

​

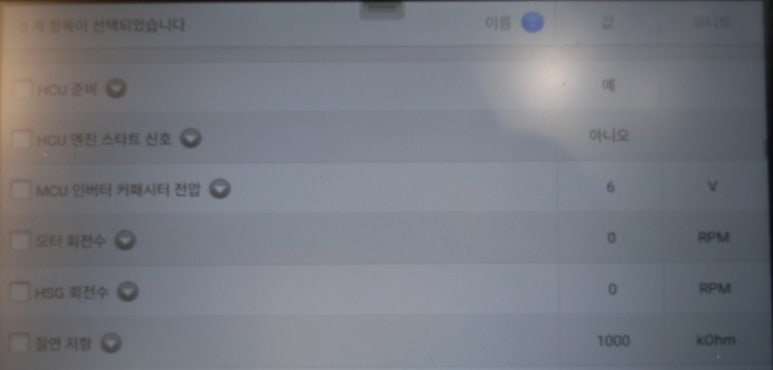

가장 먼저 전용 진단 스캐너를 사용하여 시스템에 저장된 에러 코드를 확인하고, 각 부품의 작동 상태를 면밀히 분석합니다. U0110 과 같은 통신 에러 코드나 다른 고전압 관련 코드가 확인될 수 있습니다.

​

육안 검사를 통해 누액, 부식, 과열 흔적 등을 확인하고, 멀티미터 등으로 전압 및 저항을 측정하여 인버터 내부 회로의 상태를 점검합니다.

​

이 과정은 하이브리드 시스템 전문 지식을 갖춘 기술자가 수행해야 합니다.

​

2. 부품 교체 Replacement

​

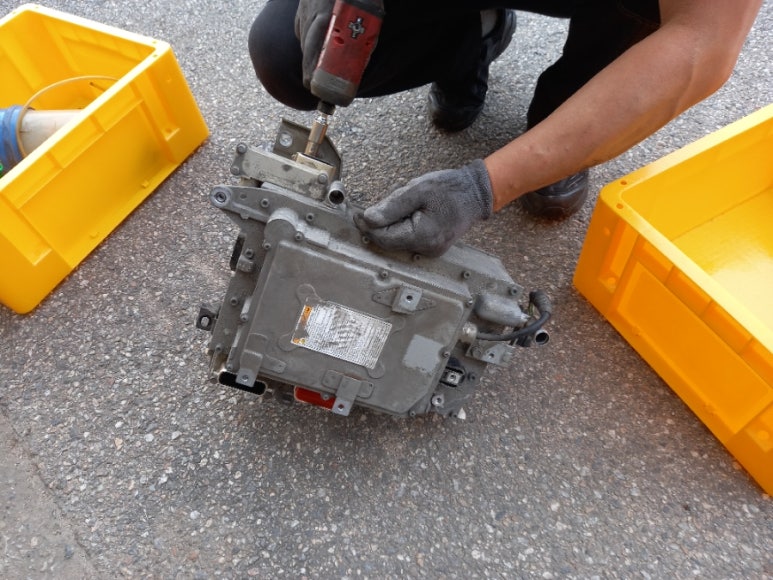

인버터(HPCU) 전체 교체

​

인버터 고장의 가장 확실한 수리 방법입니다. 고장이 심각하거나 내부 부품 수리가 불가능할 정도로 손상된 경우 전체 모듈을 새 부품으로 교체합니다. 이 방법은 비용이 가장 많이 들지만, 수리 후의 안정성과 신뢰성이 가장 높습니다.

​

중고 인버터(HPCU) 교체

​

비용 절감을 위해 중고 부품을 사용하는 경우도 있습니다. 다만, 중고 부품은 품질 보증 기간이나 잔여 수명을 확인하기 어렵고, 다른 잠재적인 문제가 있을 수 있으므로 신중하게 선택해야 합니다. 반드시 전문 업체를 통해 충분한 검수를 거친 중고품을 사용해야 합니다. 그리고 순정 인버터의 취약점을 해결한 인버터를 사용해야 합니다.

​

인버터 내부 특정 부품 수리

​

일부 전문 업체에서는 고장 난 인버터를 통째로 교체하는 대신, 손상된 IGBT 모듈이나 캐패시터 등 내부 특정 부품만을 교체하여 수리하기도 합니다. 이는 전체 교체에 비해 비용을 절감할 수 있으며, 고도로 숙련된 기술과 장비가 필요합니다. 하지만 모든 종류의 고장에 적용할 수 있는 것은 아니며, 수리 후 신뢰성에 대한 확인이 필요합니다.

3. 소프트웨어 업데이트 및 재프로그래밍

​

간혹 인버터의 소프트웨어 오류나 차량 내 다른 시스템과의 통신 불량으로 인해 문제가 발생할 수 있습니다. 이 경우 제조사에서 제공하는 최신 소프트웨어로 업데이트하거나, 시스템을 재프로그래밍하여 문제를 해결할 수 있습니다.

​

4. 관련 시스템 점검 및 수리

​

인버터 고장의 원인이 냉각 시스템 문제였다면, 냉각수 펌프, 냉각 라인, 라디에이터 등 관련 냉각 부품들도 함께 점검하고 필요 시 수리해야 합니다. 그렇지 않으면 새 인버터를 교체해도 동일한 문제가 재발할 수 있습니다.

인버터는 고전압을 다루는 매우 위험한 부품이므로, 반드시 하이브리드 차량 전문 정비소나 기아 서비스 센터를 통해 숙련된 기술자에게 진단 및 수리를 맡기시는 것이 안전하고 정확합니다. 정밀 진단을 통해 문제가 있는 부분을 정확히 파악하고, 최적의 수리 방법을 결정하는 것이 중요합니다.
