보통 현대기아차 하이브리드 시스템에서 인버터 및 EWP모터 문제가 발생할 경우 자주 나타나는 에러코드는 다음과 같습니다.
1. U1116 폴트코드의 일반적인 의미
U1116 코드는 특정 모듈이 다른 모듈과의 통신에 실패했음을 나타낼 수 있으며, 이는 특정 센서의 데이터 누락, 제어 신호 불량, 혹은 모듈 자체의 고장으로 인해 발생할 수 있습니다. 하이브리드 차량은 엔진 제어 장치(ECM), 하이브리드 제어 장치(HCU), 배터리 관리 시스템(BMS), 모터 제어 장치(MCU), 변속기 제어 장치(TCU) 등 수많은 모듈이 긴밀하게 연결되어 있어, 하나의 통신 오류가 전체 시스템에 영향을 줄 수 있습니다.
2. 고장 원인 분석
그랜저 HG 하이브리드 차량의 U1116 코드 발생 원인은 다음과 같은 복합적인 요인들을 고려해볼 수 있습니다.
CAN 통신 라인 불량
차량의 컨트롤러 에어리어 네트워크(CAN) 버스는 여러 모듈이 데이터를 주고받는 핵심 통신 라인입니다. 이 라인에 단선, 단락, 접촉 불량, 또는 저항 이상 등의 문제가 발생하면 U1116과 같은 통신 오류 코드가 발생할 수 있습니다. 특히 배선이 오래되거나 외부 충격, 진동 등으로 인해 손상될 수 있습니다.
커넥터 및 배선 접촉 불량/부식
시간이 지남에 따라 차량 내부의 각종 커넥터들이 노후화되거나 습기, 이물질 등으로 인해 접촉 불량이 발생하거나 단자가 부식될 수 있습니다. 하이브리드 시스템 관련 모듈들의 커넥터에 문제가 생기면 통신 장애로 이어집니다.
특정 제어 모듈 고장
하이브리드 제어 장치(HCU), 배터리 관리 시스템(BMS), 모터 제어 장치(MCU) 등 특정 모듈 자체가 내부적인 문제로 인해 정상적인 통신을 수행하지 못할 수 있습니다. 이는 모듈 내부 부품의 수명 문제, 소프트웨어 오류, 또는 전원 공급 불안정 등 여러 요인에 의해 발생합니다. 간혹 스캐너 자체의 오류로 인해 진단이 불분명한 경우도 있을 수 있습니다.
전원 및 접지 문제
통신 모듈에 안정적인 전원이 공급되지 않거나 접지가 불량하면, 모듈이 제대로 작동하지 못하고 통신 오류를 일으킬 수 있습니다. 이는 배터리 전압 불안정, 퓨즈 끊김, 접지선의 부식 등으로 나타날 수 있습니다.
소프트웨어 또는 펌웨어 오류
드물게 제어 모듈의 소프트웨어 또는 펌웨어에 일시적인 오류가 발생하여 통신 문제가 발생할 수 있습니다. 이는 시스템 재부팅(배터리 단자 분리 후 재연결)으로 해결되기도 하지만, 근본적인 해결을 위해서는 소프트웨어 업데이트가 필요할 수 있습니다.
하이브리드 파워 컨트롤 유닛(HPCU) 문제
하이브리드 시스템의 핵심 부품인 HPCU(혹은 HPU)는 전력 변환과 제어를 담당하며, 다른 모듈과의 통신에도 중요한 역할을 합니다. HPCU에 문제가 생기면 광범위한 하이브리드 시스템 관련 폴트코드가 나타날 수 있습니다.
3. 수리 방법 및 진단 과정
U1116 코드의 정확한 원인을 파악하고 수리하기 위해서는 전문적인 진단 장비와 기술이 필수적입니다.
전문 진단기 데이터를 이용한 상세 진단
하이브리드 차량 전문 수리점에 방문하여 전용 진단 스캐너를 사용하여 시스템 전반을 점검해야 합니다. 일반 범용 스캐너로는 확인하기 어려운 세부적인 통신 오류 기록이나 모듈별 데이터 스트림을 확인할 수 있습니다. 특히 하이브리드 시스템 경고등이 점등되는 경우, 주행 중 시동이 꺼지는 등의 불상사가 발생할 수도 있으므로 즉각적인 점검이 필요합니다.

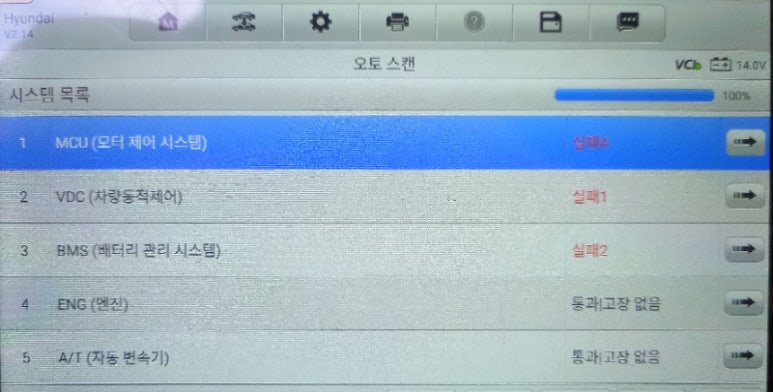

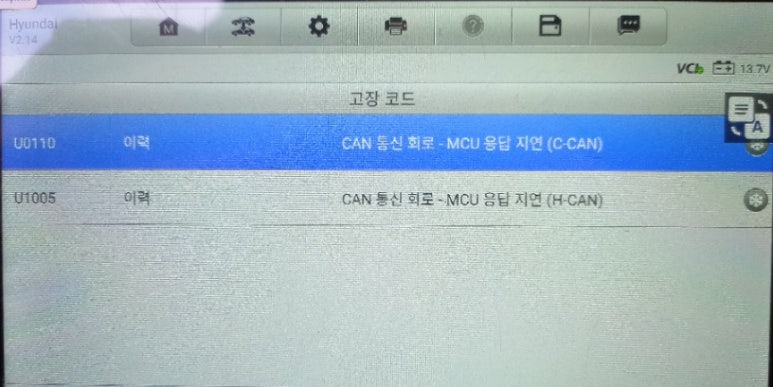

진단 스캐너를 통해 U1116 코드 외에 추가적인 관련 코드가 있는지 확인하고, 각 모듈의 실시간 데이터(데이터 스트림)를 분석하여 특정 모듈의 응답 지연이나 이상 신호를 포착합니다. HCU, BMS, LDC 등 하이브리드 관련 카테고리 전반에 걸친 수치 점검이 필요합니다.
배선 및 커넥터 육안 검사 및 점검
관련 모듈(HCU, BMS, ECM 등) 주변의 배선 하니스와 커넥터를 면밀히 육안으로 검사합니다. 단선, 피복 손상, 찍힘, 부식, 느슨해진 연결 등이 있는지 확인합니다. 특히 습기에 취약한 위치나 엔진룸 내 고온에 노출될 수 있는 부분들을 주의 깊게 살펴봅니다.
각 커넥터를 분리하여 단자 상태를 확인하고, 접점 부활제를 사용하여 청소한 후 단단히 재연결합니다.
CAN 통신 라인 저항 및 연속성 테스트
멀티미터나 오실로스코프와 같은 전문 장비를 사용하여 CAN 통신 라인의 종단 저항(60옴)이 정상적으로 측정되는지 확인하고, 라인의 단선이나 단락 여부를 테스트합니다. 불규칙한 저항 값은 통신 장애의 직접적인 원인이 됩니다.
전원 및 접지선 점검
관련 모듈로 인가되는 전원 전압이 정상 범위에 있는지 확인하고, 접지 포인트가 견고하게 연결되어 있는지, 부식 없이 깨끗한 상태인지 점검합니다. 전압 강하나 불안정한 접지는 모듈의 오작동을 유발합니다.
모듈 소프트웨어 업데이트/교체
만약 소프트웨어 버그가 의심된다면, 최신 버전으로 모듈 소프트웨어를 업데이트하는 것을 고려할 수 있습니다. 업데이트 후에도 문제가 지속되면 해당 모듈(HCU, BMS 등) 자체의 고장 가능성이 높으므로, 교체 여부를 결정해야 합니다.
하이브리드 메인 배터리 점검
배터리 관리 시스템(BMS)에서 문제가 발생할 경우, 배터리 팩 자체의 이상 신호가 통신 오류로 이어질 수 있습니다. 배터리 셀 밸런싱이 불량하거나 노후화된 배터리 셀이 있다면, BMS가 정상적인 데이터를 주고받지 못해 통신 오류를 유발할 수 있습니다. 이때는 배터리 리빌딩 또는 교체를 고려해야 합니다. 특히 전국 수리망을 갖춘 밸런싱 하이브리드 메인 배터리 리빌딩 서비스와 같은 전문 업체의 도움을 받는 것이 좋습니다.
오토 텐셔너 등 관련 부품 점검
하이브리드 차량은 엔진 구동 시 작동과 멈춤을 반복하는 과부하 상황이 많아 오토 텐셔너와 같은 엔진 구동 부품의 중요성이 더욱 커집니다. 비록 직접적인 통신 코드와는 무관할 수 있으나, 엔진 구동에 문제가 생기면 전반적인 시스템에 영향을 줄 수 있으므로 관련 부품의 점검도 함께 고려할 필요가 있습니다.
4. 결론 및 주의사항
U1116 코드는 비교적 복잡한 원인을 가질 수 있는 통신 오류 코드입니다. 현대기아차 하이브리드 차량이라면 노후화로 인한 배선 및 커넥터 문제, 혹은 하이브리드 시스템 관련 모듈 자체의 고장 가능성을 염두에 두어야 합니다. 단순한 초기화만으로는 해결되지 않는 경우가 많으므로, 반드시 하이브리드 차량 전문 지식을 갖춘 정비사의 도움을 받아 정확한 진단과 수리를 진행하시길 권장합니다. 잘못된 오진 수리는 더 큰 고장으로 이어질 수 있으니 주의해야 합니다. 차량에 발생한 이상 징후는 조기에 진단하고 수리하는 것이 장기적인 차량 관리에 매우 중요합니다.
만약 여러분의 하이브리드 차량 및 전기차 배터리의 문제가 발생했다면 정확한 밸런싱 리빌딩배터리를 원칙으로 하는 전국 수리망을 갖춘 밸런싱 하이브리드 메인배터리 리빌딩 서비스를 이용하시길 권장합니다.
아래 네이버톡톡으로 차종 및 연락처와 지역을 알려주시면 담당자를 배정하여 연락드리도록 하겠습니다.
테헤란로 - 네이버톡톡
차종 연식 주행거리 사시는 지역 연락처를 주셔야 상담가능합니다.
talk.naver.com
자동차전문에디터 테헤란로
문의는 차종 연식 주행거리 지역 연락처를 주셔야 상담 가능합니다.
open.kakao.com
현대 기아차 하이브리드 제어 시스템 및 고전압 배터리 전문성있는 작업이란?
일론 머스크의 AI 그록 GROK beta3 에 하이브리드 수리업체를 물어봤습니다. 수많은 현대 기아차 하...
blog.naver.com
#U1116 #EWP #CAN응답지연 #EWP모터 #인버터 #HPCU #교체수리
